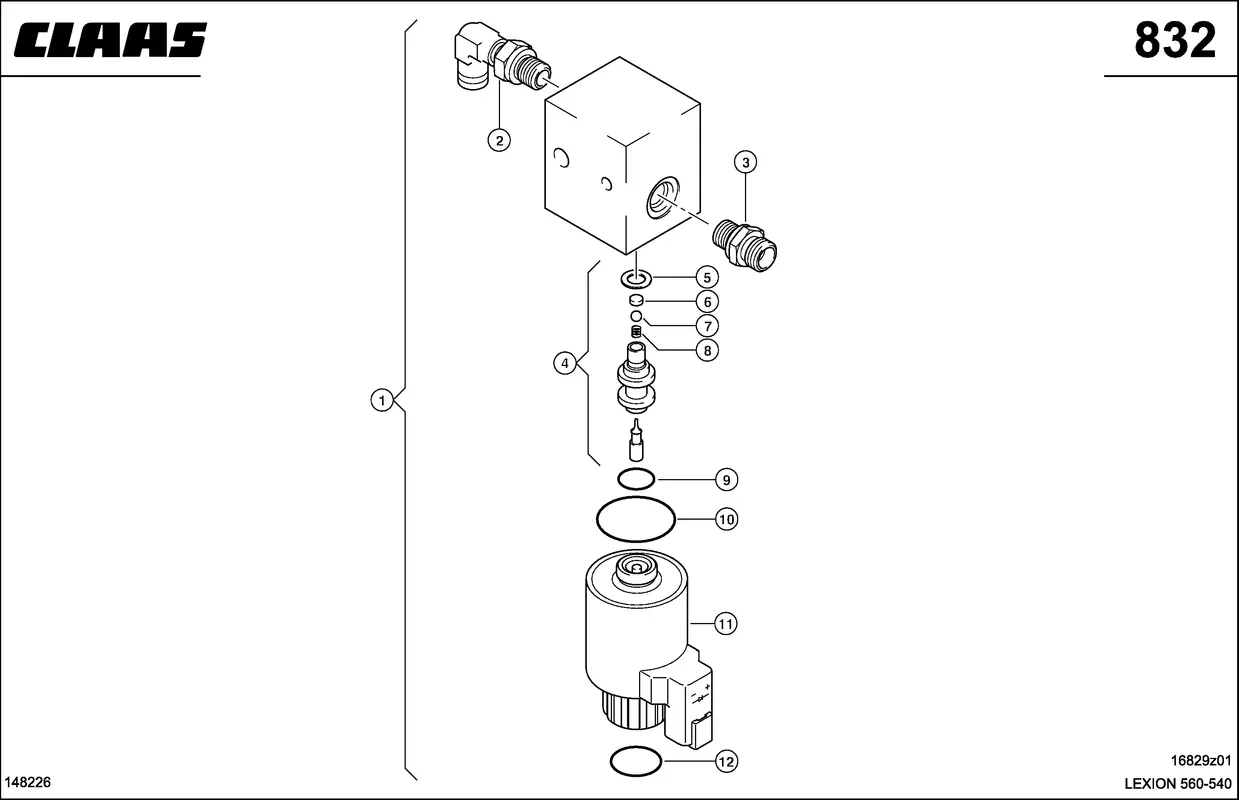

2/2 – Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 58499999
2/2 – Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 166178379 Категории: Запчасти к комбайнам Claas Lexion, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Распределитель 0000552020 |
Ссылка на деталь | 0000552020 |
Номер на схеме | 2 |
Название детали | Соединение М-Обр. 0002180360 |
Ссылка на деталь | 0002180360 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002159210 |
Ссылка на деталь | 0002159210 |
Номер на схеме | 3 |
Название детали | Штуцер Резьбовой 0002159160 |
Ссылка на деталь | 0002159160 |
Номер на схеме | 4 |
Название детали | Вставка 0000393900 |
Ссылка на деталь | 0000393900 |
Номер на схеме | 5 |
Название детали | Кольцо Упл.плоск. 0000840760 |
Ссылка на деталь | 0000840760 |
Номер на схеме | 6 |
Название детали | Упор 0000825710 |
Ссылка на деталь | 0000825710 |
Номер на схеме | 7 |
Название детали | Шарик Стальной 0002428130 |
Ссылка на деталь | 0002428130 |
Номер на схеме | 8 |
Название детали | Пружина Сжатия 0006314791 |
Ссылка на деталь | 0006314791 |
Номер на схеме | 9 |
Название детали | Кольцо Уплотнит. 0002158390 |
Ссылка на деталь | 0002158390 |
Номер на схеме | 10 |
Название детали | Кольцо Уплотнит. 0009432290 |
Ссылка на деталь | 0009432290 |
Номер на схеме | 11 |
Название детали | Соленоид 0000393150 |
Ссылка на деталь | 0000393150 |
Номер на схеме | 12 |
Название детали | Кольцо Уплотнит. 0002115070 |
Ссылка на деталь | 0002115070 |
Детали
Производитель | Claas |
---|---|
Узел | 2/2 – Распределитель, Гидравлика, Клапаны |
