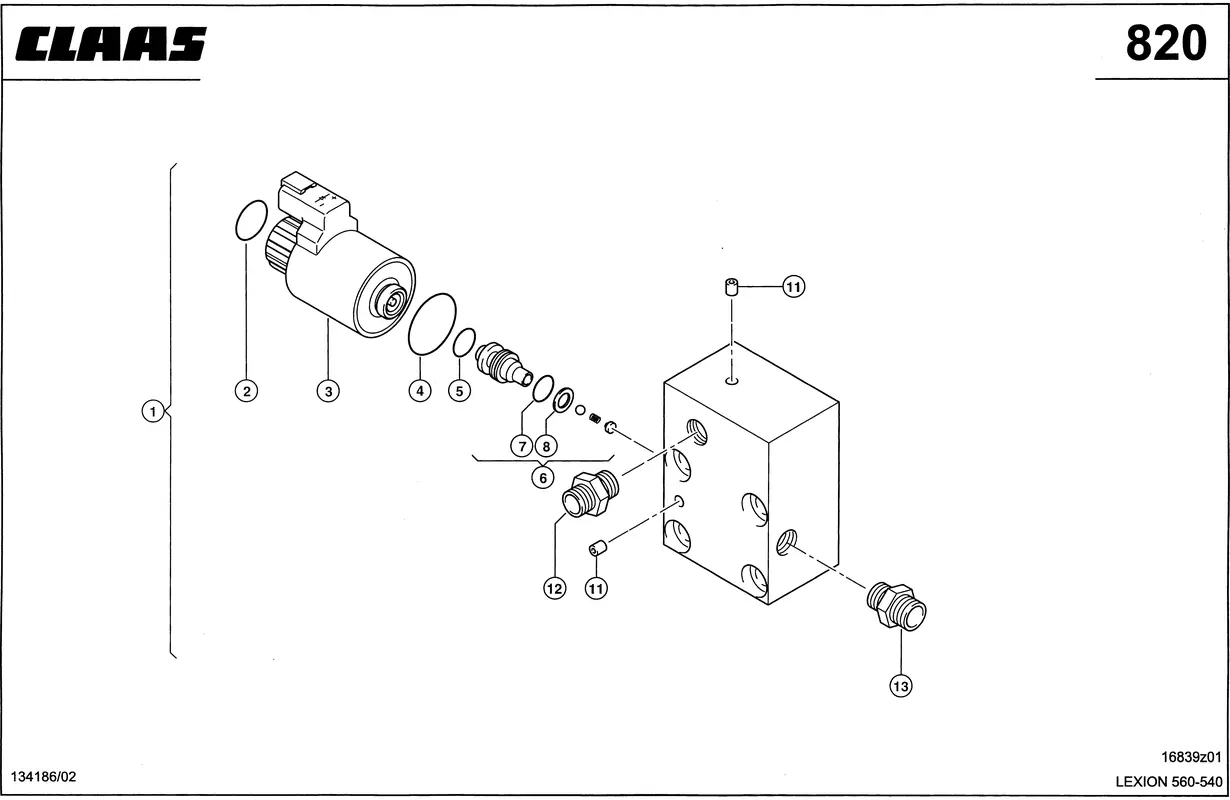

3/2 – Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 58499999
3/2 – Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 138178449 Категории: Запчасти к комбайнам Claas Lexion, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Сегмент Блок Клапанов 0000551492 |
Ссылка на деталь | 0000551492 |
Номер на схеме | 1 |
Название детали | Ограничитель 0000551511 |
Ссылка на деталь | 0000551511 |
Номер на схеме | 1 |
Название детали | Резьбовая Заглушка 0002411311 |
Ссылка на деталь | 0002411311 |
Номер на схеме | 1 |
Название детали | Колпак Резьбовой 0002392871 |
Ссылка на деталь | 0002392871 |
Номер на схеме | 1 |
Название детали | Колпак Резьбовой 0002411431 |
Ссылка на деталь | 0002411431 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002115070 |
Ссылка на деталь | 0002115070 |
Номер на схеме | 3 |
Название детали | Соленоид 0000393150 |
Ссылка на деталь | 0000393150 |
Номер на схеме | 3 |
Название детали | Соленоид 0002132081 |
Ссылка на деталь | 0002132081 |
Номер на схеме | 4 |
Название детали | Кольцо Уплотнит. 0009432290 |
Ссылка на деталь | 0009432290 |
Номер на схеме | 5 |
Название детали | Кольцо Уплотнит. 0002158390 |
Ссылка на деталь | 0002158390 |
Номер на схеме | 6 |
Название детали | Вставка 0000394840 |
Ссылка на деталь | 0000394840 |
Номер на схеме | 7 |
Название детали | Кольцо Уплотнит. 0002119200 |
Ссылка на деталь | 0002119200 |
Номер на схеме | 8 |
Название детали | Кольцо Упл.плоск. 0000840760 |
Ссылка на деталь | 0000840760 |
Номер на схеме | 11 |
Название детали | Пробка Резьбов. 0002189640 |
Ссылка на деталь | 0002189640 |
Номер на схеме | 11 |
Название детали | Пробка Уплотн. 0002188730 |
Ссылка на деталь | 0002188730 |
Номер на схеме | 12 |
Название детали | Штуцер Резьбовой 0002131960 |
Ссылка на деталь | 0002131960 |
Номер на схеме | 12 |
Название детали | Штуцер Резьбовой 0000404020 |
Ссылка на деталь | 0000404020 |
Номер на схеме | 13 |
Название детали | Штуцер Резьбовой 0002159170 |
Ссылка на деталь | 0002159170 |
Номер на схеме | 13 |
Название детали | Кольцо Уплотнит. 0002158380 |
Ссылка на деталь | 0002158380 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Lexion-540, Lexion-560 |
Узел | 3/2 – Распределитель, Гидравлика, Клапаны |
