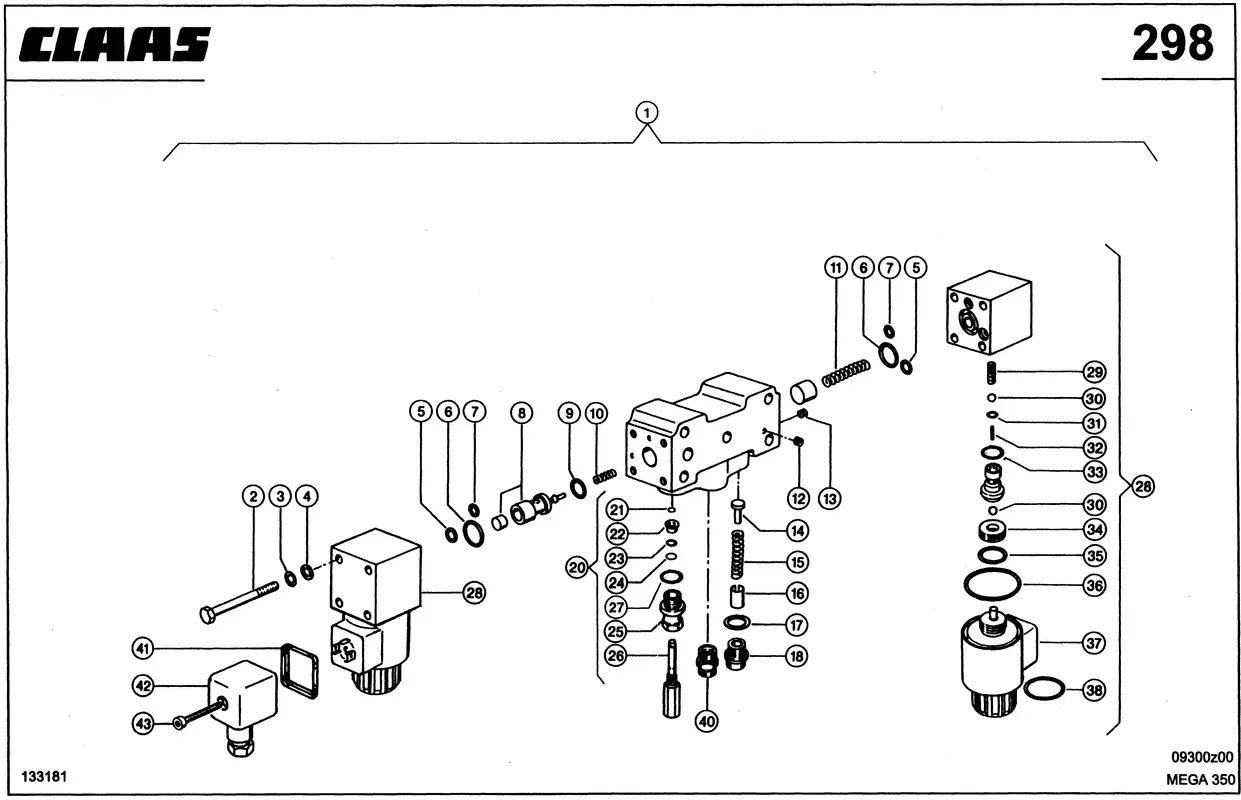

3/3 – Распределитель с электромагнитным. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 83699999
3/3 – Распределитель с электромагнитным. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | 3/3 Распределит. 0000841300 |
| Ссылка на деталь | 0000841300 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002352431 |
| Ссылка на деталь | 0002352431 |
| Номер на схеме | 3 |
| Название детали | Кольцо Пружинное 0002351311 |
| Ссылка на деталь | 0002351311 |
| Номер на схеме | 4 |
| Название детали | Плоская Шайба 0002369112 |
| Ссылка на деталь | 0002369112 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002390280 |
| Ссылка на деталь | 0002390280 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002386771 |
| Ссылка на деталь | 0002386771 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002384480 |
| Ссылка на деталь | 0002384480 |
| Номер на схеме | 8 |
| Название детали | Клапан обратный 0006561040 |
| Ссылка на деталь | 0006561040 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0002134640 |
| Ссылка на деталь | 0002134640 |
| Номер на схеме | 10 |
| Название детали | Пружина Сжатия 0006892300 |
| Ссылка на деталь | 0006892300 |
| Номер на схеме | 11 |
| Название детали | Пружина Сжатия 0007671250 |
| Ссылка на деталь | 0007671250 |
| Номер на схеме | 12 |
| Название детали | Пробка Уплотн. 0002130840 |
| Ссылка на деталь | 0002130840 |
| Номер на схеме | 13 |
| Название детали | Заглушка 0006070340 |
| Ссылка на деталь | 0006070340 |
| Номер на схеме | 14 |
| Название детали | Клапан Впускной 0006725892 |
| Ссылка на деталь | 0006725892 |
| Номер на схеме | 15 |
| Название детали | Пружина Сжатия 0006560420 |
| Ссылка на деталь | 0006560420 |
| Номер на схеме | 16 |
| Название детали | Опора Сцепного Устройства 0021535400 |
| Ссылка на деталь | 0021535400 |
| Номер на схеме | 17 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 18 |
| Название детали | Пробка Резьбов. 0000841260 |
| Ссылка на деталь | 0000841260 |
| Номер на схеме | 20 |
| Название детали | Вставка Дроссел. 0000841250 |
| Ссылка на деталь | 0000841250 |
| Номер на схеме | 21 |
| Название детали | Кольцо Стопорное 0002157790 |
| Ссылка на деталь | 0002157790 |
| Номер на схеме | 22 |
| Название детали | Втулка 0006336430 |
| Ссылка на деталь | 0006336430 |
| Номер на схеме | 23 |
| Название детали | Кольцо Уплотнит. 0002153170 |
| Ссылка на деталь | 0002153170 |
| Номер на схеме | 24 |
| Название детали | Кольцо Опорное 0002157800 |
| Ссылка на деталь | 0002157800 |
| Номер на схеме | 25 |
| Название детали | Муфта Резьбовая 0000841240 |
| Ссылка на деталь | 0000841240 |
| Номер на схеме | 26 |
| Название детали | Шпиндель Дроссельный 0006336420 |
| Ссылка на деталь | 0006336420 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 28 |
| Название детали | Клапан Управления 000656964 |
| Ссылка на деталь | 000656964 |
| Номер на схеме | 29 |
| Название детали | Пружина Сжатия 0000793040 |
| Ссылка на деталь | 0000793040 |
| Номер на схеме | 30 |
| Название детали | Шарик Стальной 0002428130 |
| Ссылка на деталь | 0002428130 |
| Номер на схеме | 31 |
| Название детали | Кольцо Уплотнит. 0002121400 |
| Ссылка на деталь | 0002121400 |
| Номер на схеме | 32 |
| Название детали | Игла 0006027290 |
| Ссылка на деталь | 0006027290 |
| Номер на схеме | 33 |
| Название детали | Кольцо Уплотнит. 0002112570 |
| Ссылка на деталь | 0002112570 |
| Номер на схеме | 34 |
| Название детали | Винт Нажимной 0006569670 |
| Ссылка на деталь | 0006569670 |
| Номер на схеме | 35 |
| Название детали | Кольцо Уплотнит. 0002116910 |
| Ссылка на деталь | 0002116910 |
| Номер на схеме | 36 |
| Название детали | Кольцо Уплотнит. 0009432290 |
| Ссылка на деталь | 0009432290 |
| Номер на схеме | 37 |
| Название детали | Магнит 0006569682 |
| Ссылка на деталь | 0006569682 |
| Номер на схеме | 37 |
| Название детали | Катушка 0002134450 |
| Ссылка на деталь | 0002134450 |
| Номер на схеме | 37 |
| Название детали | Гайка Накидная 0002134550 |
| Ссылка на деталь | 0002134550 |
| Номер на схеме | 38 |
| Название детали | Кольцо Уплотнит. 0002115070 |
| Ссылка на деталь | 0002115070 |
| Номер на схеме | 40 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 40 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 41 |
| Название детали | Уплотнение 0001774601 |
| Ссылка на деталь | 0001774601 |
| Номер на схеме | 42 |
| Название детали | Штепсель Приборный 0006281990 |
| Ссылка на деталь | 0006281990 |
| Номер на схеме | 42 |
| Название детали | Диод 0000507240 |
| Ссылка на деталь | 0000507240 |
| Номер на схеме | 43 |
| Название детали | Винт С Цил.Гол. 0002114940 |
| Ссылка на деталь | 0002114940 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел | 3/3 – Распределитель с электромагнитным, Гидравлика, Клапаны |
