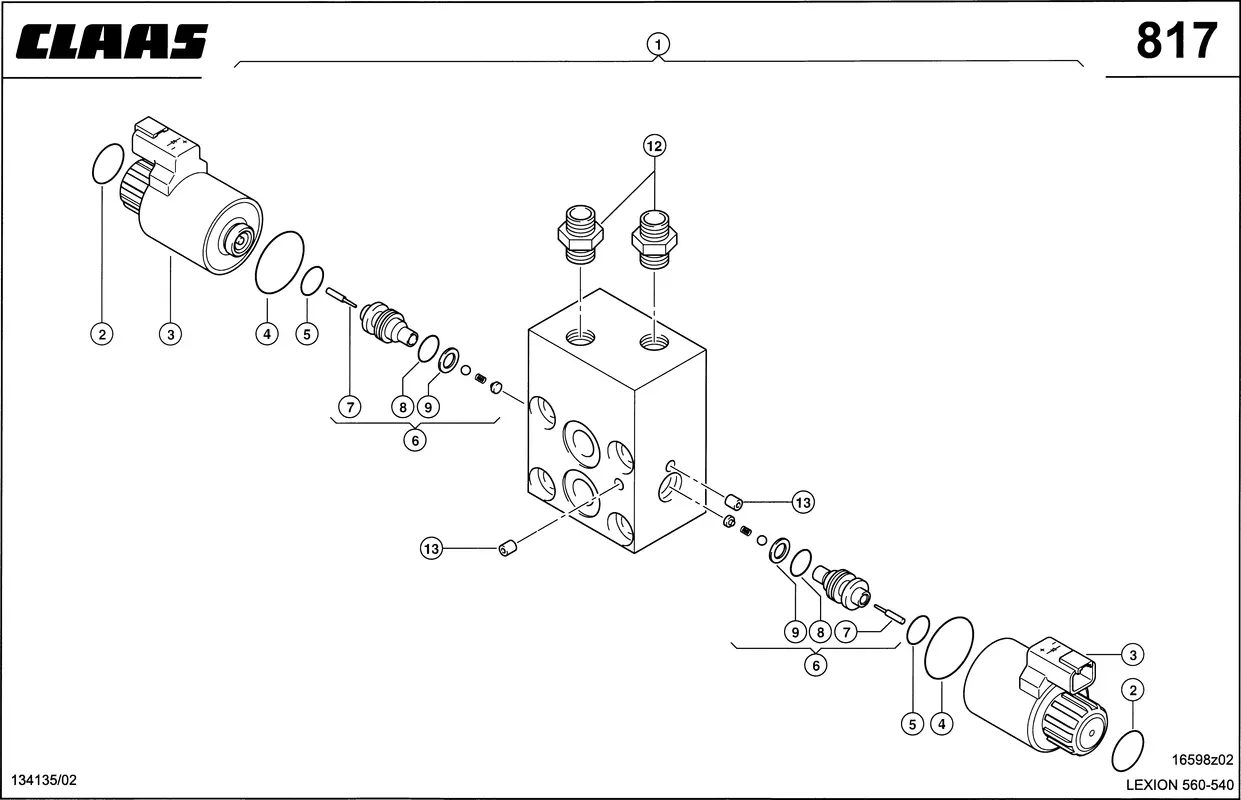

4/3-Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
4/3-Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 126878443 Категории: Запчасти к комбайнам Claas Lexion, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Ограничитель 0000395171 |
Ссылка на деталь | 0000395171 |
Номер на схеме | 1 |
Название детали | Ограничитель 0000404131 |
Ссылка на деталь | 0000404131 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002115070 |
Ссылка на деталь | 0002115070 |
Номер на схеме | 3 |
Название детали | Соленоид 0000404430 |
Ссылка на деталь | 0000404430 |
Номер на схеме | 3 |
Название детали | Электромагнит 0002130301 |
Ссылка на деталь | 0002130301 |
Номер на схеме | 4 |
Название детали | Кольцо Уплотнит. 0009432290 |
Ссылка на деталь | 0009432290 |
Номер на схеме | 5 |
Название детали | Кольцо Уплотнит. 0002158390 |
Ссылка на деталь | 0002158390 |
Номер на схеме | 6 |
Название детали | Вставка 0000394440 |
Ссылка на деталь | 0000394440 |
Номер на схеме | 7 |
Название детали | Ползун 0006314390 |
Ссылка на деталь | 0006314390 |
Номер на схеме | 8 |
Название детали | Кольцо Уплотнит. 0002119200 |
Ссылка на деталь | 0002119200 |
Номер на схеме | 9 |
Название детали | Кольцо Упл.плоск. 0000840760 |
Ссылка на деталь | 0000840760 |
Номер на схеме | 12 |
Название детали | Штуцер Резьбовой 0002159170 |
Ссылка на деталь | 0002159170 |
Номер на схеме | 12 |
Название детали | Кольцо Уплотнит. 0002158380 |
Ссылка на деталь | 0002158380 |
Номер на схеме | 13 |
Название детали | Пробка Уплотн. 0002182860 |
Ссылка на деталь | 0002182860 |
Номер на схеме | 13 |
Название детали | Пробка Уплотн. 0002188720 |
Ссылка на деталь | 0002188720 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Lexion-540, Lexion-560 |
Узел | 4/3-Распределитель, Гидравлика, Клапаны |
