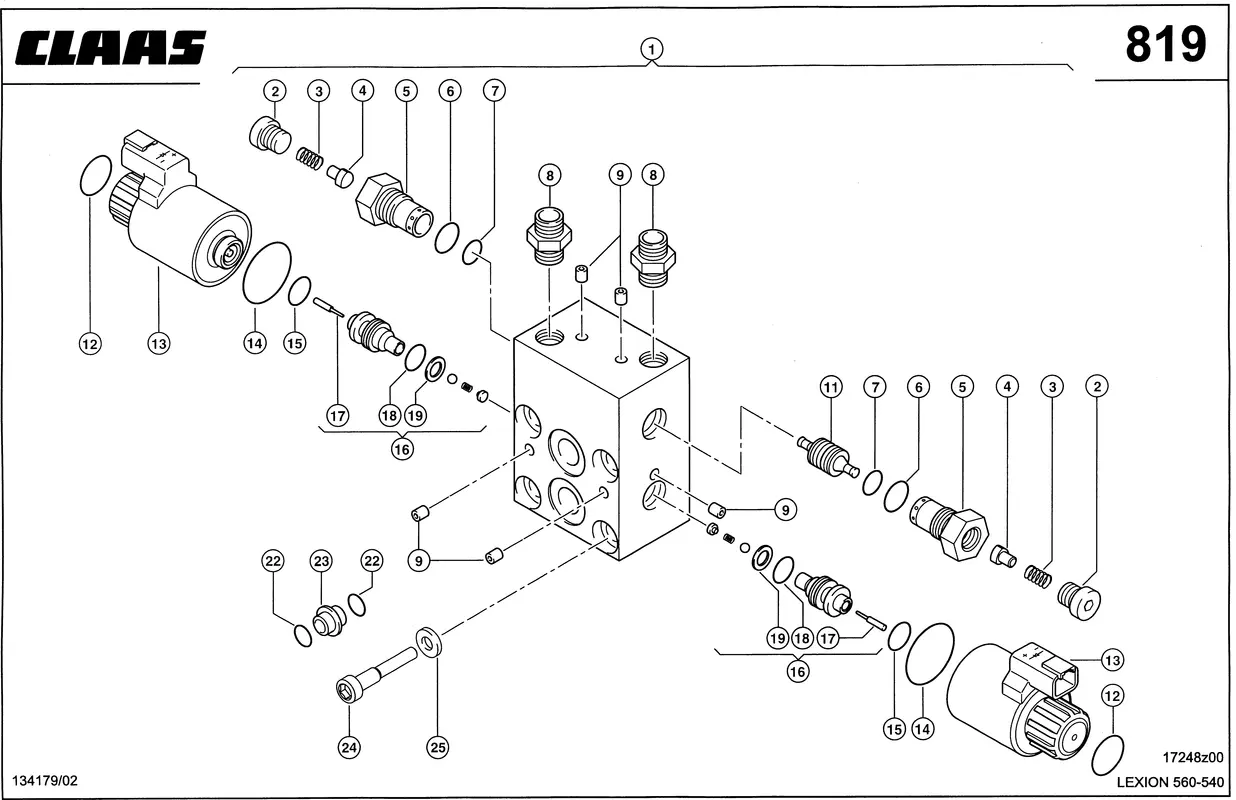

4/3-Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
4/3-Распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Артикул: 156878317 Категории: Запчасти к комбайнам Claas Lexion, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Сегмент Блок Клапанов 0000394501 |
Ссылка на деталь | 0000394501 |
Номер на схеме | 1 |
Название детали | Блок Распределит. 0000401041 |
Ссылка на деталь | 0000401041 |
Номер на схеме | 2 |
Название детали | Заглушка 0000404160 |
Ссылка на деталь | 0000404160 |
Номер на схеме | 3 |
Название детали | Пружина Сжатия 0006437050 |
Ссылка на деталь | 0006437050 |
Номер на схеме | 4 |
Название детали | Клапан Обратный 0000401941 |
Ссылка на деталь | 0000401941 |
Номер на схеме | 5 |
Название детали | Патрон Клапана 0000401921 |
Ссылка на деталь | 0000401921 |
Номер на схеме | 6 |
Название детали | Кольцо Уплотнит. 0002158390 |
Ссылка на деталь | 0002158390 |
Номер на схеме | 7 |
Название детали | Кольцо Уплотнит. 0002189040 |
Ссылка на деталь | 0002189040 |
Номер на схеме | 8 |
Название детали | Штуцер Резьбовой 0002131960 |
Ссылка на деталь | 0002131960 |
Номер на схеме | 9 |
Название детали | Пробка Резьбов. 0002189640 |
Ссылка на деталь | 0002189640 |
Номер на схеме | 9 |
Название детали | Пробка Уплотн. 0002182860 |
Ссылка на деталь | 0002182860 |
Номер на схеме | 9 |
Название детали | Пробка Уплотн. 0002188720 |
Ссылка на деталь | 0002188720 |
Номер на схеме | 11 |
Название детали | Поршень 0000401910 |
Ссылка на деталь | 0000401910 |
Номер на схеме | 12 |
Название детали | Кольцо Уплотнит. 0002115070 |
Ссылка на деталь | 0002115070 |
Номер на схеме | 13 |
Название детали | Соленоид 0000404430 |
Ссылка на деталь | 0000404430 |
Номер на схеме | 13 |
Название детали | Электромагнит 0002130301 |
Ссылка на деталь | 0002130301 |
Номер на схеме | 14 |
Название детали | Кольцо Уплотнит. 0009432290 |
Ссылка на деталь | 0009432290 |
Номер на схеме | 15 |
Название детали | Кольцо Уплотнит. 0002158390 |
Ссылка на деталь | 0002158390 |
Номер на схеме | 16 |
Название детали | Вставка 0000394440 |
Ссылка на деталь | 0000394440 |
Номер на схеме | 17 |
Название детали | Ползун 0006314390 |
Ссылка на деталь | 0006314390 |
Номер на схеме | 18 |
Название детали | Кольцо Уплотнит. 0002119200 |
Ссылка на деталь | 0002119200 |
Номер на схеме | 19 |
Название детали | Кольцо Упл.плоск. 0000840760 |
Ссылка на деталь | 0000840760 |
Номер на схеме | 22 |
Название детали | Кольцо Уплотнит. 0002187870 |
Ссылка на деталь | 0002187870 |
Номер на схеме | 23 |
Название детали | Элемент Соединит. 0000401260 |
Ссылка на деталь | 0000401260 |
Номер на схеме | 24 |
Название детали | Болт 0000401141 |
Ссылка на деталь | 0000401141 |
Номер на схеме | 25 |
Название детали | Шайба 0002379900 |
Ссылка на деталь | 0002379900 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Lexion-540, Lexion-560 |
Узел | 4/3-Распределитель, Гидравлика, Клапаны |
