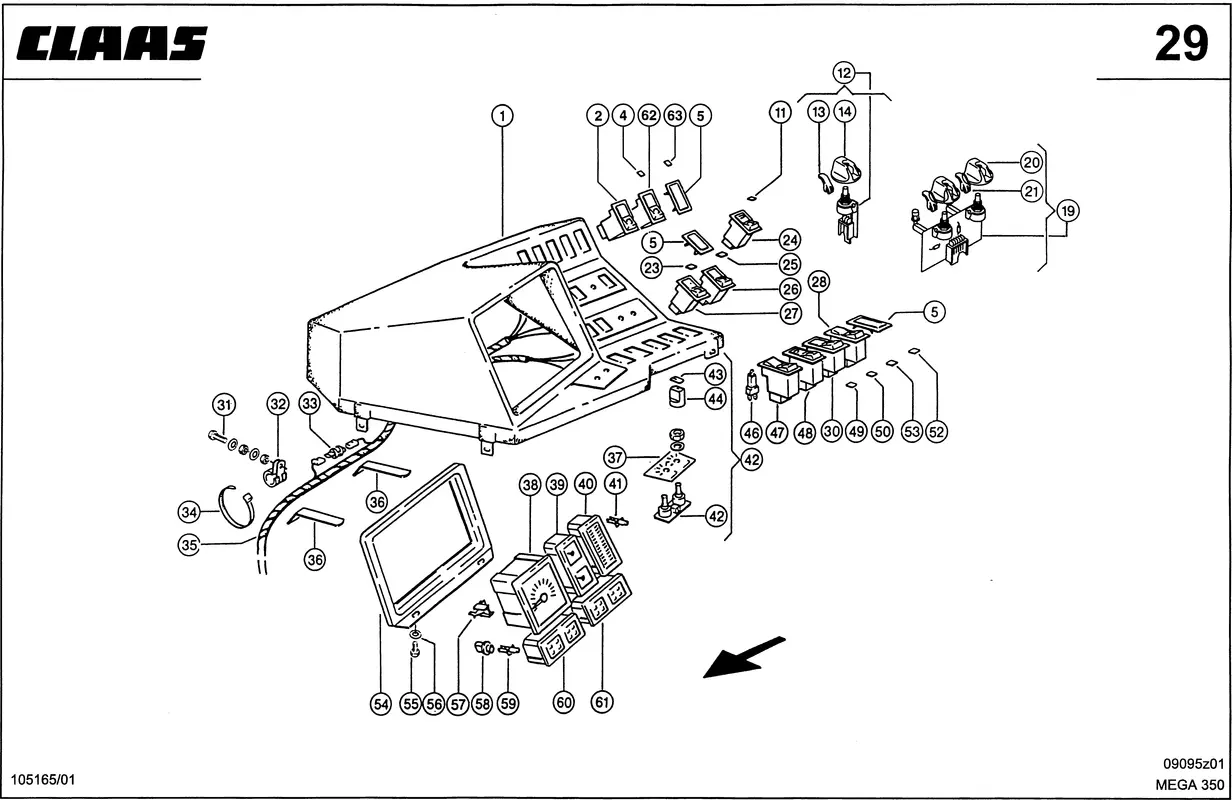

Арматура, передн. Управление / мультифункциональный рычаг. Электрика электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Арматура, передн. Управление / мультифункциональный рычаг. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Описание
| Номер на схеме | 1 |
| Название детали | Крышка Щитка Пр. 0005463100 |
| Ссылка на деталь | 0005463100 |
| Номер на схеме | 2 |
| Название детали | Выкл.Складн.Кук.Приставка 0000714361 |
| Ссылка на деталь | 0000714361 |
| Номер на схеме | 4 |
| Название детали | Вставка Выключат. 0000714411 |
| Ссылка на деталь | 0000714411 |
| Номер на схеме | 5 |
| Название детали | Заглушка 0000714452 |
| Ссылка на деталь | 0000714452 |
| Номер на схеме | 5 |
| Название детали | Выкл.Складн.Кук.Приставка 0000101510 |
| Ссылка на деталь | 0000101510 |
| Номер на схеме | 5 |
| Название детали | Вставка 0000126260 |
| Ссылка на деталь | 0000126260 |
| Номер на схеме | 11 |
| Название детали | Вставка Выключат. 0000108620 |
| Ссылка на деталь | 0000108620 |
| Номер на схеме | 12 |
| Название детали | Датчик 0000128770 |
| Ссылка на деталь | 0000128770 |
| Номер на схеме | 13 |
| Название детали | Вставка 0007621860 |
| Ссылка на деталь | 0007621860 |
| Номер на схеме | 14 |
| Название детали | Ручка Поворотная 0007621950 |
| Ссылка на деталь | 0007621950 |
| Номер на схеме | 14 |
| Название детали | Наклейка 0005154690 |
| Ссылка на деталь | 0005154690 |
| Номер на схеме | 19 |
| Название детали | Датчик 0000113460 |
| Ссылка на деталь | 0000113460 |
| Номер на схеме | 19 |
| Название детали | Датчик 0000113440 |
| Ссылка на деталь | 0000113440 |
| Номер на схеме | 19 |
| Название детали | Наклейка 0005154680 |
| Ссылка на деталь | 0005154680 |
| Номер на схеме | 19 |
| Название детали | Наклейка 0005154760 |
| Ссылка на деталь | 0005154760 |
| Номер на схеме | 20 |
| Название детали | Вставка 0007621860 |
| Ссылка на деталь | 0007621860 |
| Номер на схеме | 21 |
| Название детали | Ручка Поворотная 0007621950 |
| Ссылка на деталь | 0007621950 |
| Номер на схеме | 23 |
| Название детали | Вставка Выключат. 0000100361 |
| Ссылка на деталь | 0000100361 |
| Номер на схеме | 24 |
| Название детали | Выкл.Складн.Кук.Приставка 0000714570 |
| Ссылка на деталь | 0000714570 |
| Номер на схеме | 25 |
| Название детали | Вставка Выключат. 0000108631 |
| Ссылка на деталь | 0000108631 |
| Номер на схеме | 26 |
| Название детали | Шпонка С Головкой 0001015200 |
| Ссылка на деталь | 0001015200 |
| Номер на схеме | 27 |
| Название детали | Выкл.Складн.Кук.Приставка 0000123381 |
| Ссылка на деталь | 0000123381 |
| Номер на схеме | 28 |
| Название детали | Шпонка С Головкой 0001015200 |
| Ссылка на деталь | 0001015200 |
| Номер на схеме | 30 |
| Название детали | Шпонка С Головкой 0001015200 |
| Ссылка на деталь | 0001015200 |
| Номер на схеме | 31 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 31 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 32 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 32 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 33 |
| Название детали | Диод 0007417940 |
| Ссылка на деталь | 0007417940 |
| Номер на схеме | 34 |
| Название детали | Стяжка Кабельная 0007556460 |
| Ссылка на деталь | 0007556460 |
| Номер на схеме | 35 |
| Название детали | Провод 0000160381 |
| Ссылка на деталь | 0000160381 |
| Номер на схеме | 35 |
| Название детали | Провод 0000129801 |
| Ссылка на деталь | 0000129801 |
| Номер на схеме | 36 |
| Название детали | Держатель Монитора 0000109170 |
| Ссылка на деталь | 0000109170 |
| Номер на схеме | 37 |
| Название детали | Наклейка 0005154670 |
| Ссылка на деталь | 0005154670 |
| Номер на схеме | 38 |
| Название детали | Тахометр 0000108132 |
| Ссылка на деталь | 0000108132 |
| Номер на схеме | 39 |
| Название детали | Инструмент Комб. 0000108151 |
| Ссылка на деталь | 0000108151 |
| Номер на схеме | 40 |
| Название детали | Указатель В Сб. 0000108401 |
| Ссылка на деталь | 0000108401 |
| Номер на схеме | 41 |
| Название детали | Лампочка 0000108070 |
| Ссылка на деталь | 0000108070 |
| Номер на схеме | 41 |
| Название детали | Лампочка 0000108080 |
| Ссылка на деталь | 0000108080 |
| Номер на схеме | 42 |
| Название детали | Датчик 0000160330 |
| Ссылка на деталь | 0000160330 |
| Номер на схеме | 42 |
| Название детали | Датчик 0000113470 |
| Ссылка на деталь | 0000113470 |
| Номер на схеме | 43 |
| Название детали | Вставка 0007621860 |
| Ссылка на деталь | 0007621860 |
| Номер на схеме | 44 |
| Название детали | Ручка Поворотная 0007621950 |
| Ссылка на деталь | 0007621950 |
| Номер на схеме | 46 |
| Название детали | Лампа Стеклянная 0000754160 |
| Ссылка на деталь | 0000754160 |
| Номер на схеме | 46 |
| Название детали | Лампа Накаливания 0002392150 |
| Ссылка на деталь | 0002392150 |
| Номер на схеме | 47 |
| Название детали | Шпонка С Головкой 0001015200 |
| Ссылка на деталь | 0001015200 |
| Номер на схеме | 48 |
| Название детали | Выкл.Складн.Кук.Приставка 0000101530 |
| Ссылка на деталь | 0000101530 |
| Номер на схеме | 49 |
| Название детали | Вставка Выключат. 0000108640 |
| Ссылка на деталь | 0000108640 |
| Номер на схеме | 50 |
| Название детали | Вставка Выключат. 0000114760 |
| Ссылка на деталь | 0000114760 |
| Номер на схеме | 52 |
| Название детали | Вставка Выключат. 0000100332 |
| Ссылка на деталь | 0000100332 |
| Номер на схеме | 53 |
| Название детали | Вставка Выключат. 0000114740 |
| Ссылка на деталь | 0000114740 |
| Номер на схеме | 54 |
| Название детали | Рама Монитора 0000109161 |
| Ссылка на деталь | 0000109161 |
| Номер на схеме | 55 |
| Название детали | Болт 6-Гр. 0002373581 |
| Ссылка на деталь | 0002373581 |
| Номер на схеме | 56 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 57 |
| Название детали | Клипса 0000108460 |
| Ссылка на деталь | 0000108460 |
| Номер на схеме | 58 |
| Название детали | Патрон Лампы 0006040670 |
| Ссылка на деталь | 0006040670 |
| Номер на схеме | 59 |
| Название детали | Лампа Накаливания 0002392150 |
| Ссылка на деталь | 0002392150 |
| Номер на схеме | 60 |
| Название детали | Лампочка Сигн. 0000107071 |
| Ссылка на деталь | 0000107071 |
| Номер на схеме | 61 |
| Название детали | Лампочка Сигн. 0000107081 |
| Ссылка на деталь | 0000107081 |
| Номер на схеме | 62 |
| Название детали | Выкл.Складн.Кук.Приставка 0000123740 |
| Ссылка на деталь | 0000123740 |
| Номер на схеме | 63 |
| Название детали | Наклейка 0001148101 |
| Ссылка на деталь | 0001148101 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Арматура, передн., Управление / мультифункциональный рычаг, Электрика / Электроника |
