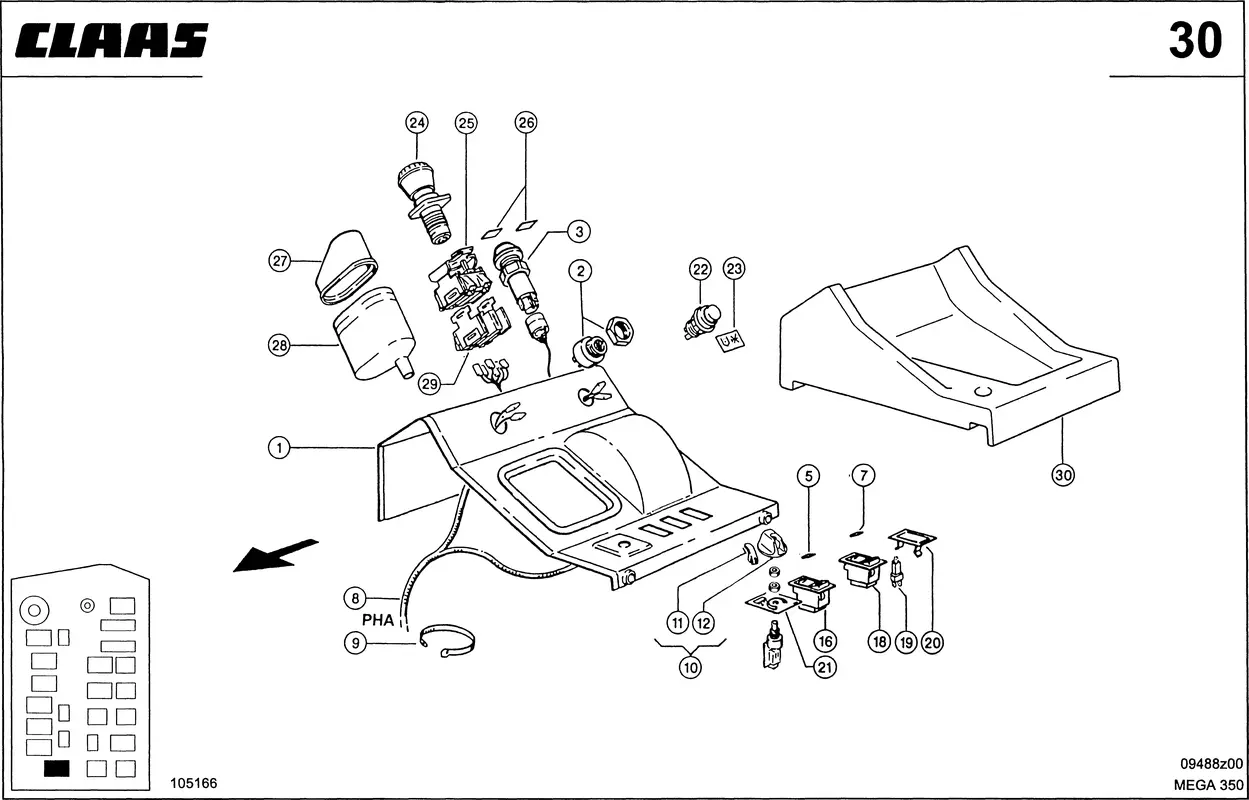

Арматура, задн. Управление / мультифункциональный рычаг. Электрика электроника. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Арматура, задн. Управление / мультифункциональный рычаг. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | Крышка Щитка Пр. 0005463112 |
| Ссылка на деталь | 0005463112 |
| Номер на схеме | 2 |
| Название детали | Зуммер 0000114110 |
| Ссылка на деталь | 0000114110 |
| Номер на схеме | 2 |
| Название детали | Зуммер Электрон. 0000101810 |
| Ссылка на деталь | 0000101810 |
| Номер на схеме | 3 |
| Название детали | Датчик 0000112121 |
| Ссылка на деталь | 0000112121 |
| Номер на схеме | 3 |
| Название детали | Кнопка Нажимная 0000125640 |
| Ссылка на деталь | 0000125640 |
| Номер на схеме | 5 |
| Название детали | Вставка Выключат. 0000100342 |
| Ссылка на деталь | 0000100342 |
| Номер на схеме | 7 |
| Название детали | Вставка Выключат. 0000147900 |
| Ссылка на деталь | 0000147900 |
| Номер на схеме | 8 |
| Название детали | Провод 0000114790 |
| Ссылка на деталь | 0000114790 |
| Номер на схеме | 8 |
| Название детали | Провод 0000129051 |
| Ссылка на деталь | 0000129051 |
| Номер на схеме | 8 |
| Название детали | Провод 0000129210 |
| Ссылка на деталь | 0000129210 |
| Номер на схеме | 9 |
| Название детали | Стяжка Кабельная 0007556460 |
| Ссылка на деталь | 0007556460 |
| Номер на схеме | 10 |
| Название детали | Датчик 0000128770 |
| Ссылка на деталь | 0000128770 |
| Номер на схеме | 11 |
| Название детали | Вставка 0007621860 |
| Ссылка на деталь | 0007621860 |
| Номер на схеме | 12 |
| Название детали | Ручка Поворотная 0007621950 |
| Ссылка на деталь | 0007621950 |
| Номер на схеме | 16 |
| Название детали | Выкл.Складн.Кук.Приставка 0000101540 |
| Ссылка на деталь | 0000101540 |
| Номер на схеме | 18 |
| Название детали | Выкл.Складн.Кук.Приставка 0000714570 |
| Ссылка на деталь | 0000714570 |
| Номер на схеме | 19 |
| Название детали | Лампа Стеклянная 0000754160 |
| Ссылка на деталь | 0000754160 |
| Номер на схеме | 19 |
| Название детали | Лампа Накаливания 0002392150 |
| Ссылка на деталь | 0002392150 |
| Номер на схеме | 20 |
| Название детали | Заглушка 0000714452 |
| Ссылка на деталь | 0000714452 |
| Номер на схеме | 21 |
| Название детали | Наклейка 0005154790 |
| Ссылка на деталь | 0005154790 |
| Номер на схеме | 22 |
| Название детали | Кнопка Нажимная 0000124660 |
| Ссылка на деталь | 0000124660 |
| Номер на схеме | 23 |
| Название детали | Наклейка 0005147970 |
| Ссылка на деталь | 0005147970 |
| Номер на схеме | 24 |
| Название детали | Выключатель Нажимной 0000146591 |
| Ссылка на деталь | 0000146591 |
| Номер на схеме | 24 |
| Название детали | Прерыватель 0000120260 |
| Ссылка на деталь | 0000120260 |
| Номер на схеме | 25 |
| Название детали | Вставка Выключат. 0000120270 |
| Ссылка на деталь | 0000120270 |
| Номер на схеме | 26 |
| Название детали | Наклейка 0005149410 |
| Ссылка на деталь | 0005149410 |
| Номер на схеме | 27 |
| Название детали | Крепление 0000109870 |
| Ссылка на деталь | 0000109870 |
| Номер на схеме | 28 |
| Название детали | Манжет 0000120130 |
| Ссылка на деталь | 0000120130 |
| Номер на схеме | 29 |
| Название детали | Выключатель 0000120280 |
| Ссылка на деталь | 0000120280 |
| Номер на схеме | 29 |
| Название детали | Провод 0000113111 |
| Ссылка на деталь | 0000113111 |
| Номер на схеме | 30 |
| Название детали | Карман Д/Мелочей 0005463311 |
| Ссылка на деталь | 0005463311 |
| Номер на схеме | 30 |
| Название детали | Наклейка 0005154201 |
| Ссылка на деталь | 0005154201 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Арматура, задн., Управление / мультифункциональный рычаг, Электрика / Электроника |
