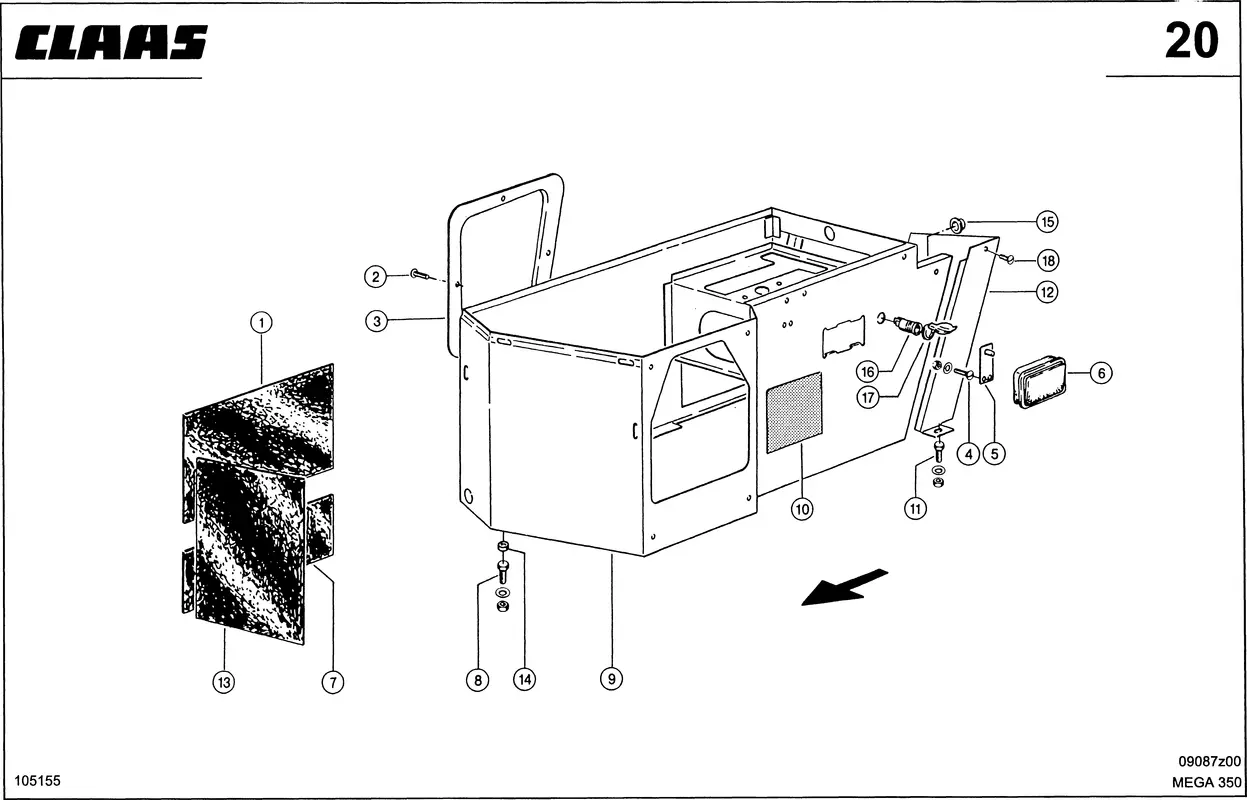

Арматурный ящик. Площадка водителя. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999

Арматурный ящик. Площадка водителя. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999

Артикул: 145376223 Категории: ,

Описание

Номер на схеме 1
Название детали Пластина Изоляц. 0006010770
Ссылка на деталь 0006010770
Номер на схеме 2
Название детали Винт Полупотайной 0006367921
Ссылка на деталь 0006367921
Номер на схеме 3
Название детали Крышка 0005463231
Ссылка на деталь 0005463231
Номер на схеме 4
Название детали Винт Полупотайной 0006367921
Ссылка на деталь 0006367921
Номер на схеме 4
Название детали Гайка 6-Гр. 0002361690
Ссылка на деталь 0002361690
Номер на схеме 4
Название детали Шайба Контактная 0002393860
Ссылка на деталь 0002393860
Номер на схеме 5
Название детали Зажим Пружинный 0006238181
Ссылка на деталь 0006238181
Номер на схеме 6
Название детали Пепельница 0006236210
Ссылка на деталь 0006236210
Номер на схеме 7
Название детали Пластина Изоляц. 0006010790
Ссылка на деталь 0006010790
Номер на схеме 8
Название детали Болт 6-Гр. 0002362000
Ссылка на деталь 0002362000
Номер на схеме 8
Название детали Гайка 6-Гр. 0002361700
Ссылка на деталь 0002361700
Номер на схеме 8
Название детали Шайба Контактная 0002393870
Ссылка на деталь 0002393870
Номер на схеме 9
Название детали Ящик Инструмент. 0005462690
Ссылка на деталь 0005462690
Номер на схеме 10
Название детали Наклейка 0005147850
Ссылка на деталь 0005147850
Номер на схеме 11
Название детали Болт 6-Гр. 0002374390
Ссылка на деталь 0002374390
Номер на схеме 11
Название детали Гайка 6-Гр. 0002361700
Ссылка на деталь 0002361700
Номер на схеме 11
Название детали Шайба Контактная 0002393931
Ссылка на деталь 0002393931
Номер на схеме 12
Название детали Боковина 0005462700
Ссылка на деталь 0005462700
Номер на схеме 13
Название детали Пластина Изоляц. 0006010781
Ссылка на деталь 0006010781
Номер на схеме 14
Название детали Кольцо Распорное 0006239880
Ссылка на деталь 0006239880
Номер на схеме 15
Название детали Втулка 0000085040
Ссылка на деталь 0000085040
Номер на схеме 16
Название детали Розетка 0000147980
Ссылка на деталь 0000147980
Номер на схеме 16
Название детали Розетка 0006585231
Ссылка на деталь 0006585231
Номер на схеме 16
Название детали Прикуриватель 0000714460
Ссылка на деталь 0000714460
Номер на схеме 17
Название детали Крышка 0006585240
Ссылка на деталь 0006585240
Номер на схеме 18
Название детали Винт Для Жести 0002157200
Ссылка на деталь 0002157200
