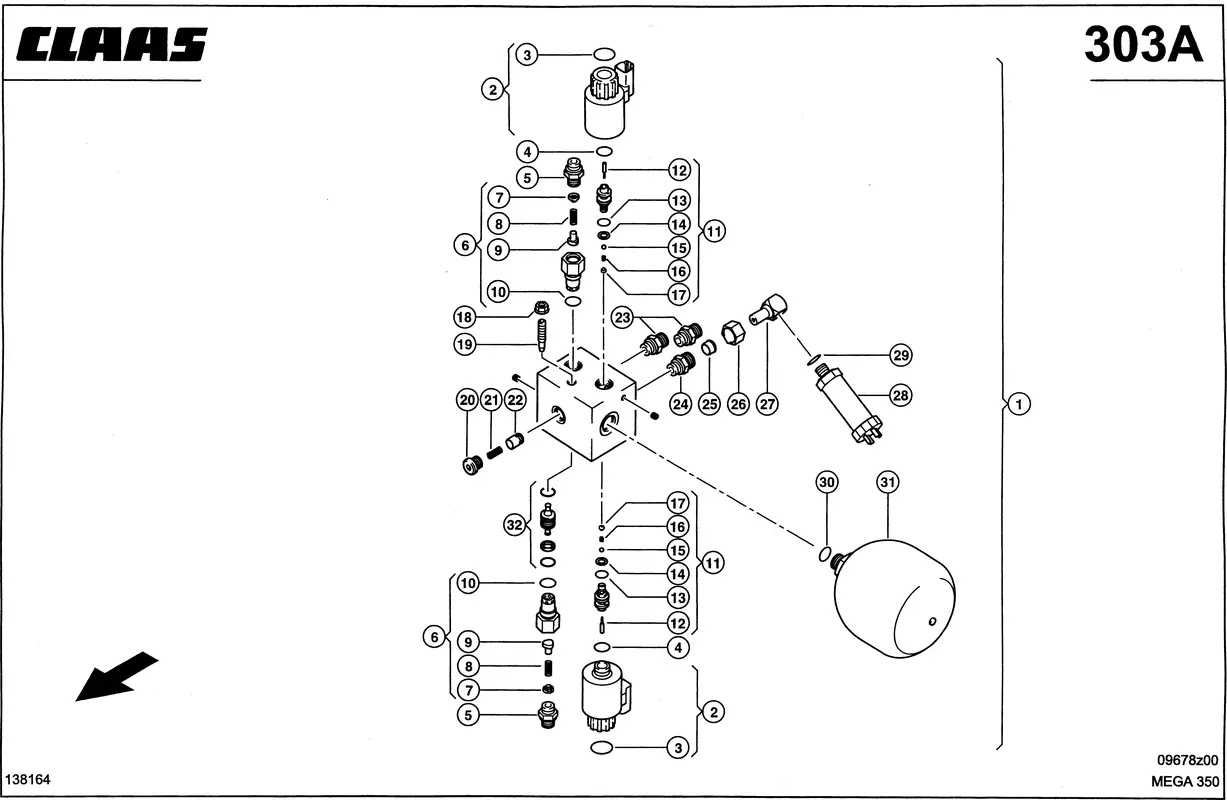

Autopilot, электромагнитный клапан. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Autopilot, электромагнитный клапан. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Распределитель 0000397970 |
| Ссылка на деталь | 0000397970 |
| Номер на схеме | 2 |
| Название детали | Соленоид 0000395560 |
| Ссылка на деталь | 0000395560 |
| Номер на схеме | 2 |
| Название детали | Реле 0000395571 |
| Ссылка на деталь | 0000395571 |
| Номер на схеме | 2 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002115070 |
| Ссылка на деталь | 0002115070 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 5 |
| Название детали | Штуцер Резьбовой 0000403240 |
| Ссылка на деталь | 0000403240 |
| Номер на схеме | 6 |
| Название детали | Патрон Клапана 0000550880 |
| Ссылка на деталь | 0000550880 |
| Номер на схеме | 7 |
| Название детали | Направляющая Пруж 0006437040 |
| Ссылка на деталь | 0006437040 |
| Номер на схеме | 8 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 9 |
| Название детали | Клапан Обратный 0000401941 |
| Ссылка на деталь | 0000401941 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 11 |
| Название детали | Вставка Клапана 0000394470 |
| Ссылка на деталь | 0000394470 |
| Номер на схеме | 12 |
| Название детали | Ползун 0006314480 |
| Ссылка на деталь | 0006314480 |
| Номер на схеме | 13 |
| Название детали | Кольцо Уплотнит. 0002119200 |
| Ссылка на деталь | 0002119200 |
| Номер на схеме | 14 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 15 |
| Название детали | Шарик Стальной 0002428130 |
| Ссылка на деталь | 0002428130 |
| Номер на схеме | 16 |
| Название детали | Пружина Сжатия 0006314791 |
| Ссылка на деталь | 0006314791 |
| Номер на схеме | 17 |
| Название детали | Упор 0000825710 |
| Ссылка на деталь | 0000825710 |
| Номер на схеме | 18 |
| Название детали | Гайка С Шайбой 0002394501 |
| Ссылка на деталь | 0002394501 |
| Номер на схеме | 19 |
| Название детали | Винт-Регулятор 0006027394 |
| Ссылка на деталь | 0006027394 |
| Номер на схеме | 20 |
| Название детали | Пробка Резьбов. 0002130990 |
| Ссылка на деталь | 0002130990 |
| Номер на схеме | 21 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 22 |
| Название детали | Клапан Обратный 0006315680 |
| Ссылка на деталь | 0006315680 |
| Номер на схеме | 23 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 23 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 24 |
| Название детали | Штуцер Резьбовой 0002183370 |
| Ссылка на деталь | 0002183370 |
| Номер на схеме | 24 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 25 |
| Название детали | Кольцо Профильное 0002440601 |
| Ссылка на деталь | 0002440601 |
| Номер на схеме | 26 |
| Название детали | Гайка Накидная 0002345141 |
| Ссылка на деталь | 0002345141 |
| Номер на схеме | 27 |
| Название детали | Адаптер 0000881030 |
| Ссылка на деталь | 0000881030 |
| Номер на схеме | 28 |
| Название детали | Выключатель Кноп. 0000127491 |
| Ссылка на деталь | 0000127491 |
| Номер на схеме | 29 |
| Название детали | Кольцо Уплотнительное 0002161710 |
| Ссылка на деталь | 0002161710 |
| Номер на схеме | 30 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 31 |
| Название детали | Гидроаккумулятор 0000397460 |
| Ссылка на деталь | 0000397460 |
