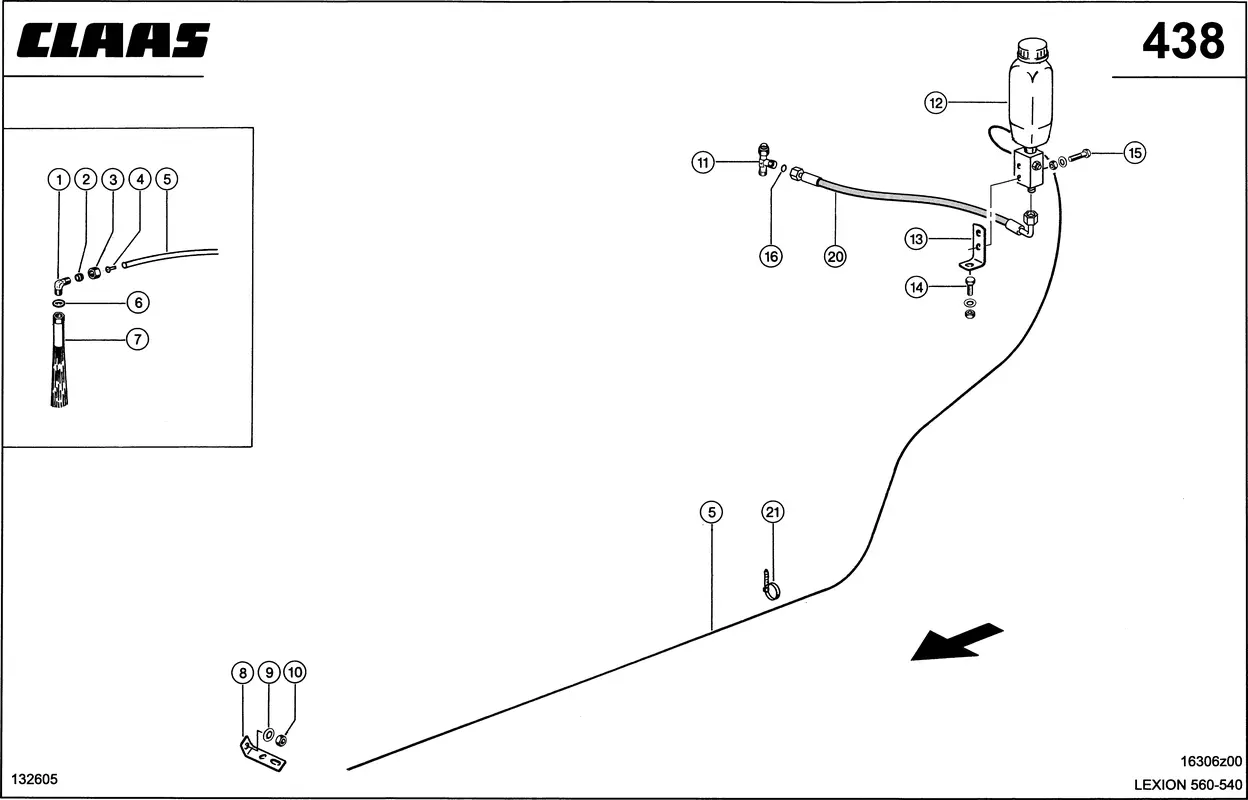

Автомат. Смазка цепей. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Автомат. Смазка цепей. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 169175531 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Штуцер Резьбовой 0002111840 |
Ссылка на деталь | 0002111840 |
Номер на схеме | 2 |
Название детали | Кольцо Ножевое 0004086130 |
Ссылка на деталь | 0004086130 |
Номер на схеме | 3 |
Название детали | Гайка Накидная 0002333310 |
Ссылка на деталь | 0002333310 |
Номер на схеме | 4 |
Название детали | Втулка Вставная 0002394290 |
Ссылка на деталь | 0002394290 |
Номер на схеме | 5 |
Название детали | Трубопровод 0008189290 |
Ссылка на деталь | 0008189290 |
Номер на схеме | 6 |
Название детали | Плоская Шайба 0002369122 |
Ссылка на деталь | 0002369122 |
Номер на схеме | 7 |
Название детали | Щетка Смазочная 0008189440 |
Ссылка на деталь | 0008189440 |
Номер на схеме | 8 |
Название детали | Уголок 0006833540 |
Ссылка на деталь | 0006833540 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002393941 |
Ссылка на деталь | 0002393941 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002361710 |
Ссылка на деталь | 0002361710 |
Номер на схеме | 11 |
Название детали | Тройник 0002392800 |
Ссылка на деталь | 0002392800 |
Номер на схеме | 12 |
Название детали | Насос Масляный 0000898946 |
Ссылка на деталь | 0000898946 |
Номер на схеме | 13 |
Название детали | Уголок 0006546430 |
Ссылка на деталь | 0006546430 |
Номер на схеме | 14 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 14 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 14 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 15 |
Название детали | Болт 6-Гр. 0002355080 |
Ссылка на деталь | 0002355080 |
Номер на схеме | 15 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 15 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 16 |
Название детали | Кольцо Уплотнит. 0002114890 |
Ссылка на деталь | 0002114890 |
Номер на схеме | 20 |
Название детали | Шланг Соединит. 0007384601 |
Ссылка на деталь | 0007384601 |
Номер на схеме | 21 |
Название детали | Стяжка Кабельная 0006977980 |
Ссылка на деталь | 0006977980 |
