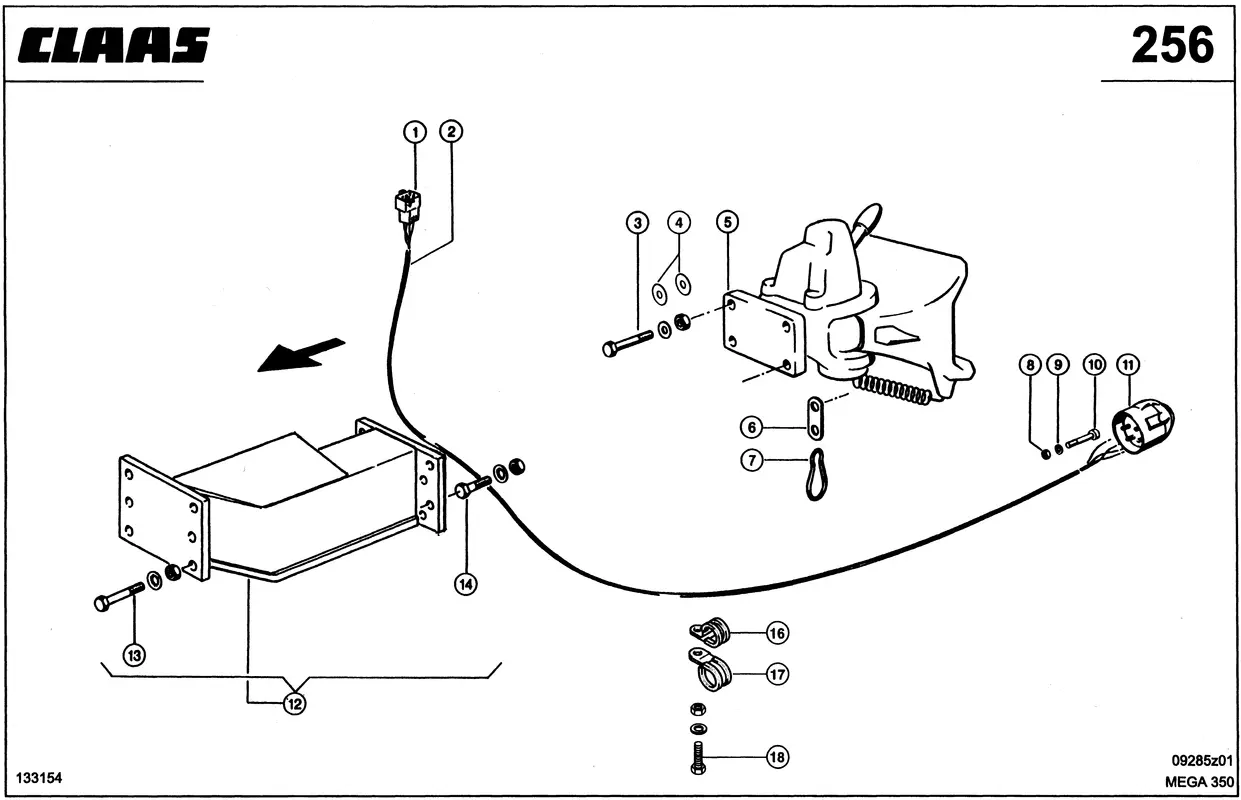

Автоматическое сцепное устройство. Сцепной блок. Прицепное Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Автоматическое сцепное устройство. Сцепной блок. Прицепное устройство. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | Корпус Штепселя 0002117870 |
| Ссылка на деталь | 0002117870 |
| Номер на схеме | 2 |
| Название детали | Провод 0000112860 |
| Ссылка на деталь | 0000112860 |
| Номер на схеме | 3 |
| Название детали | Винт 6-Гр. 0002164640 |
| Ссылка на деталь | 0002164640 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002335870 |
| Ссылка на деталь | 0002335870 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393900 |
| Ссылка на деталь | 0002393900 |
| Номер на схеме | 4 |
| Название детали | Диск 0002426650 |
| Ссылка на деталь | 0002426650 |
| Номер на схеме | 5 |
| Название детали | Устройство Букс. 0007658740 |
| Ссылка на деталь | 0007658740 |
| Номер на схеме | 6 |
| Название детали | Пластина 0006460061 |
| Ссылка на деталь | 0006460061 |
| Номер на схеме | 7 |
| Название детали | Крюк С Карабином 0004104830 |
| Ссылка на деталь | 0004104830 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002372160 |
| Ссылка на деталь | 0002372160 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002170140 |
| Ссылка на деталь | 0002170140 |
| Номер на схеме | 10 |
| Название детали | Винт С Цил.Гол. 0002428880 |
| Ссылка на деталь | 0002428880 |
| Номер на схеме | 11 |
| Название детали | Розетка 0006583601 |
| Ссылка на деталь | 0006583601 |
| Номер на схеме | 12 |
| Название детали | Кронштейн Букс. 0006408922 |
| Ссылка на деталь | 0006408922 |
| Номер на схеме | 13 |
| Название детали | Винт 6-Гр. 0002424620 |
| Ссылка на деталь | 0002424620 |
| Номер на схеме | 13 |
| Название детали | Гайка Стопорная 0002335870 |
| Ссылка на деталь | 0002335870 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393900 |
| Ссылка на деталь | 0002393900 |
| Номер на схеме | 14 |
| Название детали | Винт 6-Гр. 0002443930 |
| Ссылка на деталь | 0002443930 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002335870 |
| Ссылка на деталь | 0002335870 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393900 |
| Ссылка на деталь | 0002393900 |
| Номер на схеме | 16 |
| Название детали | Крепежный Хомут 0002154110 |
| Ссылка на деталь | 0002154110 |
| Номер на схеме | 17 |
| Название детали | Хомут 0002154030 |
| Ссылка на деталь | 0002154030 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Автоматическое сцепное устройство, Прицепное устройство, Сцепной Блок |
