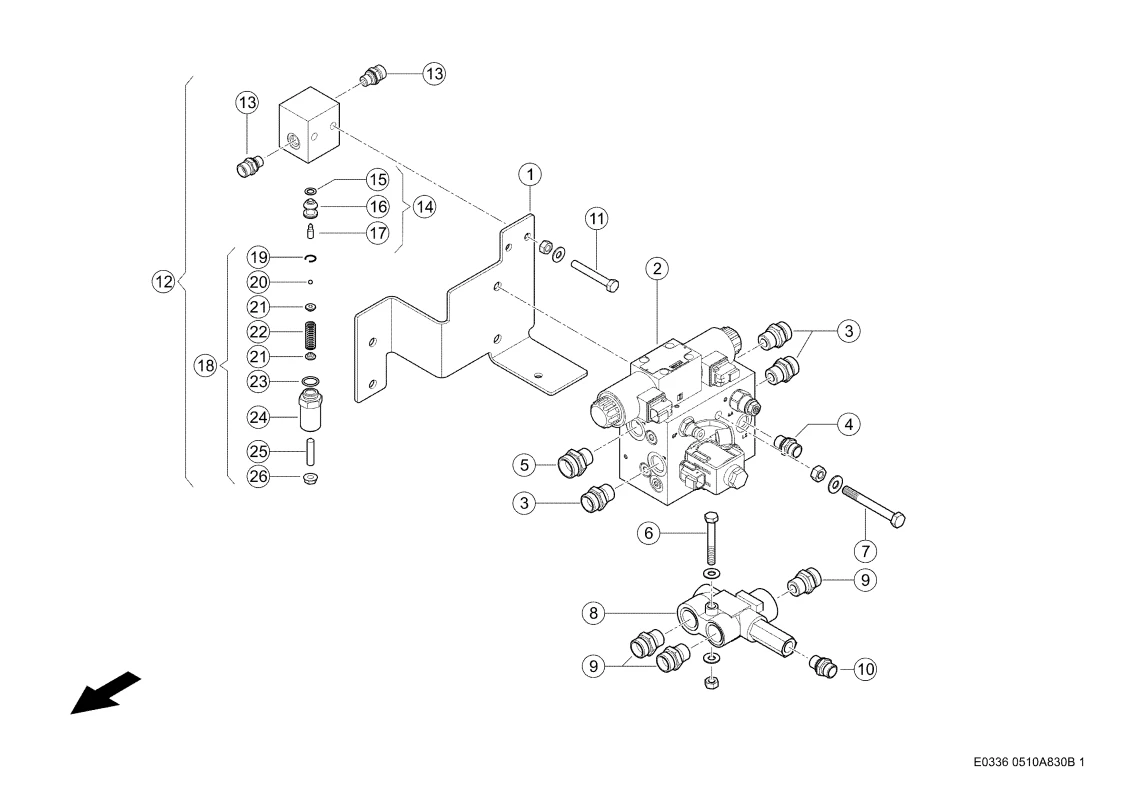

Автопилот, клапан рулевого управления. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Автопилот, клапан рулевого управления. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Держатель 0023124531 |
| Ссылка на деталь | 0023124531 |
| Номер на схеме | 2 |
| Название детали | Блок Распределит. 0014010260 |
| Ссылка на деталь | 0014010260 |
| Номер на схеме | 3 |
| Название детали | Соединение Резьб. 0002390370 |
| Ссылка на деталь | 0002390370 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0003101900 |
| Ссылка на деталь | 0003101900 |
| Номер на схеме | 4 |
| Название детали | Штуцер Резьбовой 0002156390 |
| Ссылка на деталь | 0002156390 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0003600970 |
| Ссылка на деталь | 0003600970 |
| Номер на схеме | 5 |
| Название детали | Штуцер Резьбовой 0004619310 |
| Ссылка на деталь | 0004619310 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002444150 |
| Ссылка на деталь | 0002444150 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002380150 |
| Ссылка на деталь | 0002380150 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 8 |
| Название детали | Ограничитель 0014026891 |
| Ссылка на деталь | 0014026891 |
| Номер на схеме | 9 |
| Название детали | Соединение Резьб. 0002497790 |
| Ссылка на деталь | 0002497790 |
| Номер на схеме | 10 |
| Название детали | Штуцер Резьбовой 0002497740 |
| Ссылка на деталь | 0002497740 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002355210 |
| Ссылка на деталь | 0002355210 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 12 |
| Название детали | Ограничитель 0017997530 |
| Ссылка на деталь | 0017997530 |
| Номер на схеме | 13 |
| Название детали | Штуцер Резьбовой 0002133580 |
| Ссылка на деталь | 0002133580 |
| Номер на схеме | 13 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 14 |
| Название детали | Клапан Db 0000395580 |
| Ссылка на деталь | 0000395580 |
| Номер на схеме | 15 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 16 |
| Название детали | Вставка 0006315591 |
| Ссылка на деталь | 0006315591 |
| Номер на схеме | 17 |
| Название детали | Толкатель 0000888931 |
| Ссылка на деталь | 0000888931 |
| Номер на схеме | 18 |
| Название детали | Клапан Db 0006315271 |
| Ссылка на деталь | 0006315271 |
| Номер на схеме | 19 |
| Название детали | Кольцо Стопорное 0002333480 |
| Ссылка на деталь | 0002333480 |
| Номер на схеме | 20 |
| Название детали | Шарик Стальной 0002428130 |
| Ссылка на деталь | 0002428130 |
| Номер на схеме | 21 |
| Название детали | Тарелка Пружины 0006315291 |
| Ссылка на деталь | 0006315291 |
| Номер на схеме | 22 |
| Название детали | Пружина Сжатия 0006315371 |
| Ссылка на деталь | 0006315371 |
| Номер на схеме | 23 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 24 |
| Название детали | Колпачок 0006315492 |
| Ссылка на деталь | 0006315492 |
| Номер на схеме | 25 |
| Название детали | Шпилька 0002134692 |
| Ссылка на деталь | 0002134692 |
| Номер на схеме | 26 |
| Название детали | Гайка С Шайбой 0002394501 |
| Ссылка на деталь | 0002394501 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Автоматическое Рулевое Управление, Автопилот, клапан рулевого управления, Рулевое Управление |
