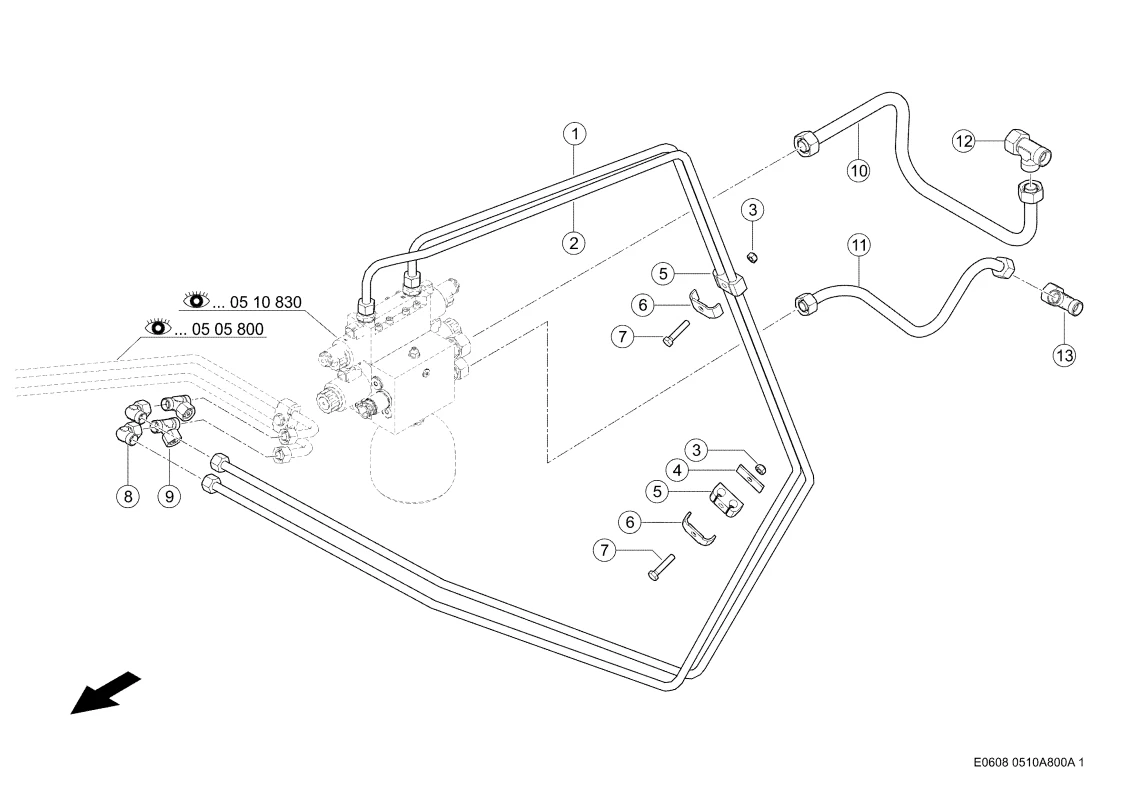

Автопилот, линии. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Автопилот, линии. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод. 0023117402 |
| Ссылка на деталь | 0023117402 |
| Номер на схеме | 2 |
| Название детали | Трубопровод. 0023117382 |
| Ссылка на деталь | 0023117382 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 4 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 6 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 8 |
| Название детали | Соединение М-Обр. 0002498350 |
| Ссылка на деталь | 0002498350 |
| Номер на схеме | 9 |
| Название детали | Патрубок 0003164090 |
| Ссылка на деталь | 0003164090 |
| Номер на схеме | 9 |
| Название детали | Штуцер 0002498510 |
| Ссылка на деталь | 0002498510 |
| Номер на схеме | 10 |
| Название детали | Труба 0023117360 |
| Ссылка на деталь | 0023117360 |
| Номер на схеме | 11 |
| Название детали | Труба 0023117340 |
| Ссылка на деталь | 0023117340 |
| Номер на схеме | 12 |
| Название детали | Вкручиваемый Штуцер 0002498690 |
| Ссылка на деталь | 0002498690 |
| Номер на схеме | 13 |
| Название детали | Штуцер 0002498680 |
| Ссылка на деталь | 0002498680 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Автоматическое Рулевое Управление, Автопилот, линии, Рулевое Управление |
