Автопилот, линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Автопилот, линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 113975998
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

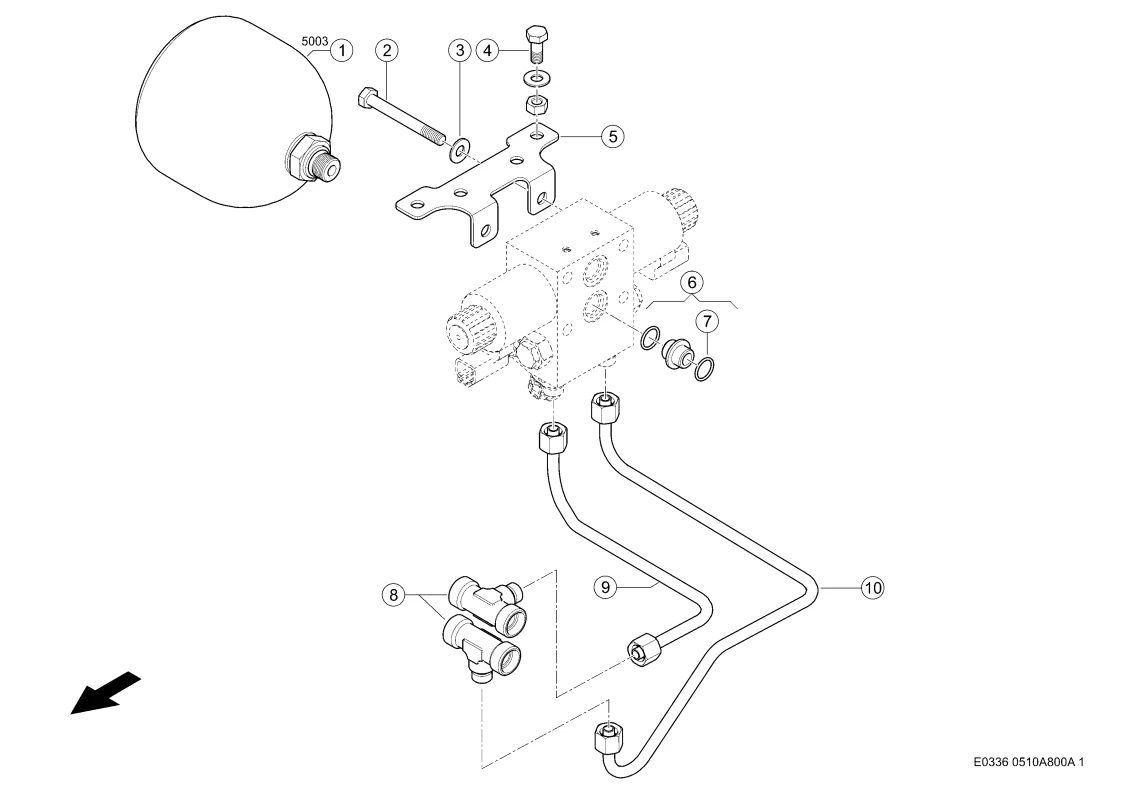

Номер на схеме | 1 |
Название детали | Гидроаккумулятор 0000775912 |
Ссылка на деталь | 0000775912 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002380920 |
Ссылка на деталь | 0002380920 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 4 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 5 |
Название детали | Уголок 0007477220 |
Ссылка на деталь | 0007477220 |
Номер на схеме | 6 |
Название детали | Элемент Соединит. 0000401260 |
Ссылка на деталь | 0000401260 |
Номер на схеме | 7 |
Название детали | Кольцо Уплотнит. 0002187870 |
Ссылка на деталь | 0002187870 |
Номер на схеме | 8 |
Название детали | Штуцер Редукц. 0002177500 |
Ссылка на деталь | 0002177500 |
Номер на схеме | 8 |
Название детали | Штуцер Редукц. 0002142240 |
Ссылка на деталь | 0002142240 |
Номер на схеме | 9 |
Название детали | Труба 0023117220 |
Ссылка на деталь | 0023117220 |
Номер на схеме | 9 |
Название детали | Труба 0023124960 |
Ссылка на деталь | 0023124960 |
Номер на схеме | 10 |
Название детали | Труба 0023117240 |
Ссылка на деталь | 0023117240 |
Номер на схеме | 10 |
Название детали | Труба 0023124980 |
Ссылка на деталь | 0023124980 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Автоматическое Рулевое Управление, Автопилот, линии, Рулевое Управление |
