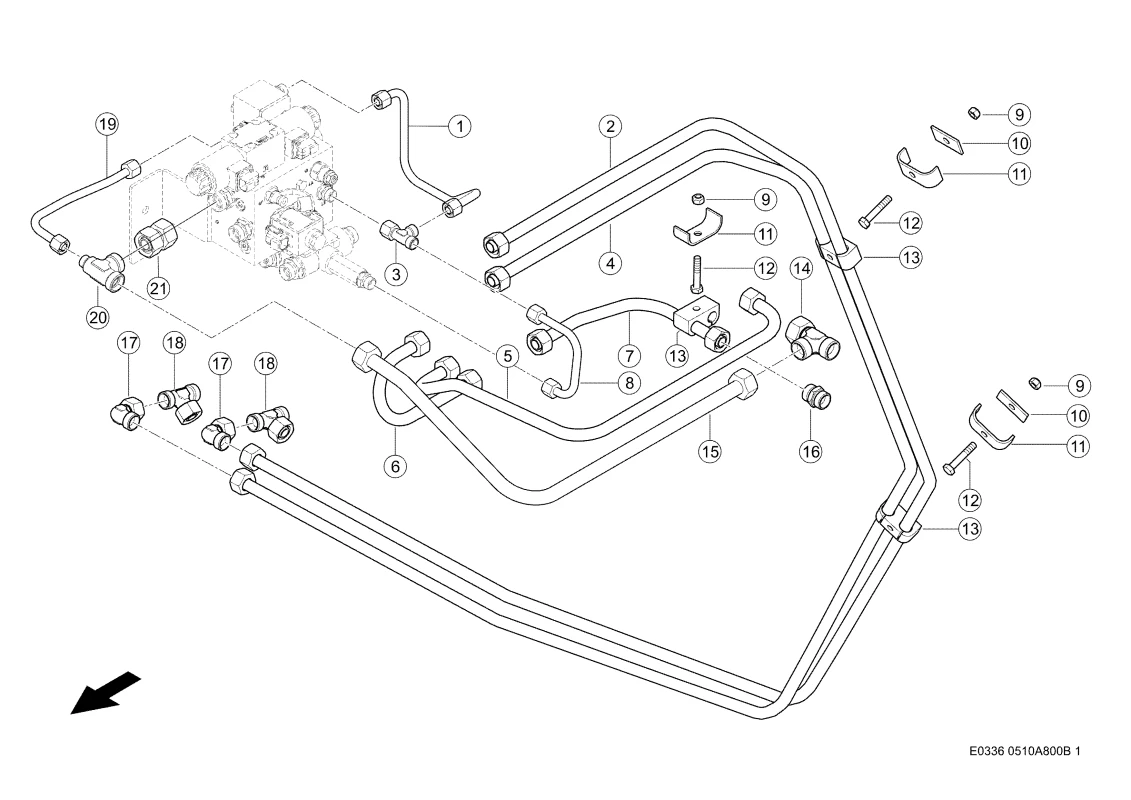

Автопилот, линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Автопилот, линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Труба 0006690400 |
| Ссылка на деталь | 0006690400 |
| Номер на схеме | 2 |
| Название детали | Труба 0023124660 |
| Ссылка на деталь | 0023124660 |
| Номер на схеме | 3 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 4 |
| Название детали | Труба 0023124640 |
| Ссылка на деталь | 0023124640 |
| Номер на схеме | 5 |
| Название детали | Труба 0023124620 |
| Ссылка на деталь | 0023124620 |
| Номер на схеме | 6 |
| Название детали | Труба 0023124600 |
| Ссылка на деталь | 0023124600 |
| Номер на схеме | 7 |
| Название детали | Труба 0023124540 |
| Ссылка на деталь | 0023124540 |
| Номер на схеме | 8 |
| Название детали | Труба 0023124581 |
| Ссылка на деталь | 0023124581 |
| Номер на схеме | 9 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 10 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 11 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002374440 |
| Ссылка на деталь | 0002374440 |
| Номер на схеме | 13 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 14 |
| Название детали | Вкручиваемый Штуцер 0002498690 |
| Ссылка на деталь | 0002498690 |
| Номер на схеме | 15 |
| Название детали | Труба 0023124561 |
| Ссылка на деталь | 0023124561 |
| Номер на схеме | 16 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 17 |
| Название детали | Угл. Штутцер 0002498360 |
| Ссылка на деталь | 0002498360 |
| Номер на схеме | 18 |
| Название детали | Тройник 0002498520 |
| Ссылка на деталь | 0002498520 |
| Номер на схеме | 19 |
| Название детали | Труба 0006690420 |
| Ссылка на деталь | 0006690420 |
| Номер на схеме | 20 |
| Название детали | Штуцер Редукц. 0002173970 |
| Ссылка на деталь | 0002173970 |
| Номер на схеме | 21 |
| Название детали | Соединение Резьб. 0002161150 |
| Ссылка на деталь | 0002161150 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Автоматическое Рулевое Управление, Автопилот, линии, Рулевое Управление |
