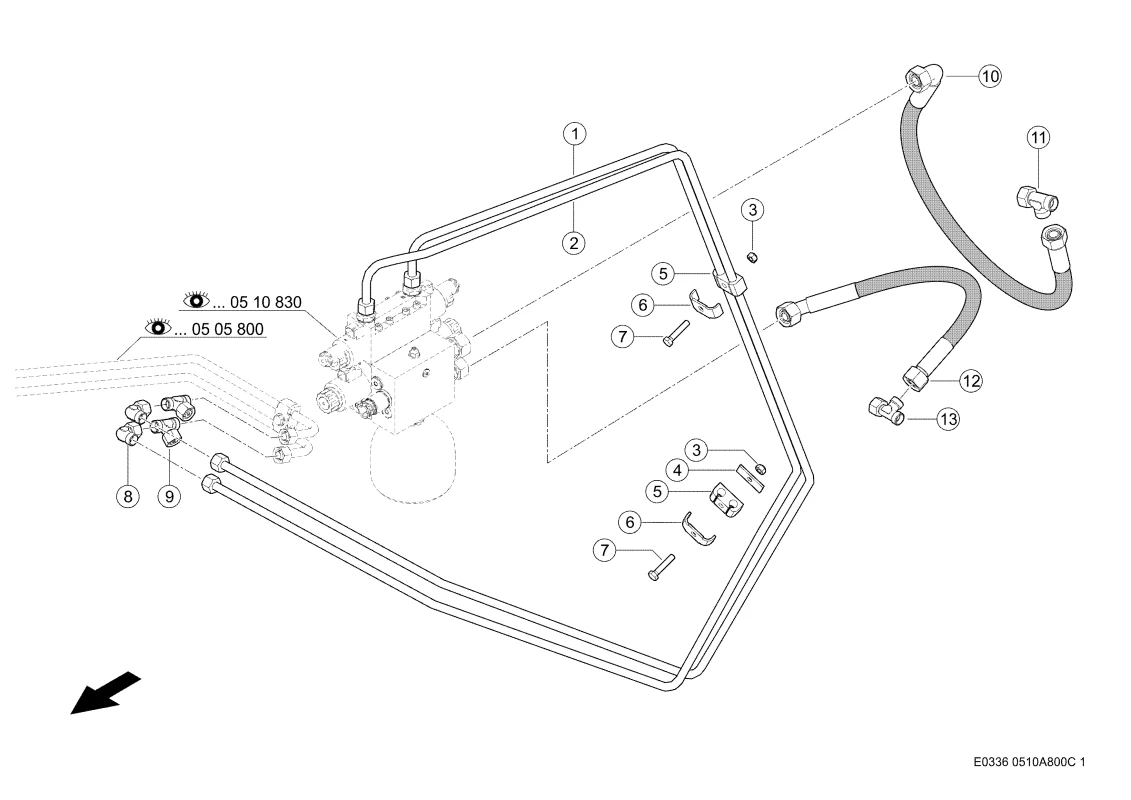

Автопилот, линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 2
Автопилот, линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Труба 0023116620 |
| Ссылка на деталь | 0023116620 |
| Номер на схеме | 2 |
| Название детали | Труба 0023116600 |
| Ссылка на деталь | 0023116600 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 4 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 6 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 8 |
| Название детали | Соединение М-Обр. 0002498350 |
| Ссылка на деталь | 0002498350 |
| Номер на схеме | 9 |
| Название детали | Штуцер 0002498510 |
| Ссылка на деталь | 0002498510 |
| Номер на схеме | 10 |
| Название детали | Шланг 0002338060 |
| Ссылка на деталь | 0002338060 |
| Номер на схеме | 11 |
| Название детали | Вкручиваемый Штуцер 0002498690 |
| Ссылка на деталь | 0002498690 |
| Номер на схеме | 12 |
| Название детали | Шланг Соединит. 0004809310 |
| Ссылка на деталь | 0004809310 |
| Номер на схеме | 13 |
| Название детали | Штуцер 0002498680 |
| Ссылка на деталь | 0002498680 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Автоматическое Рулевое Управление, Автопилот, линии, Рулевое Управление |
