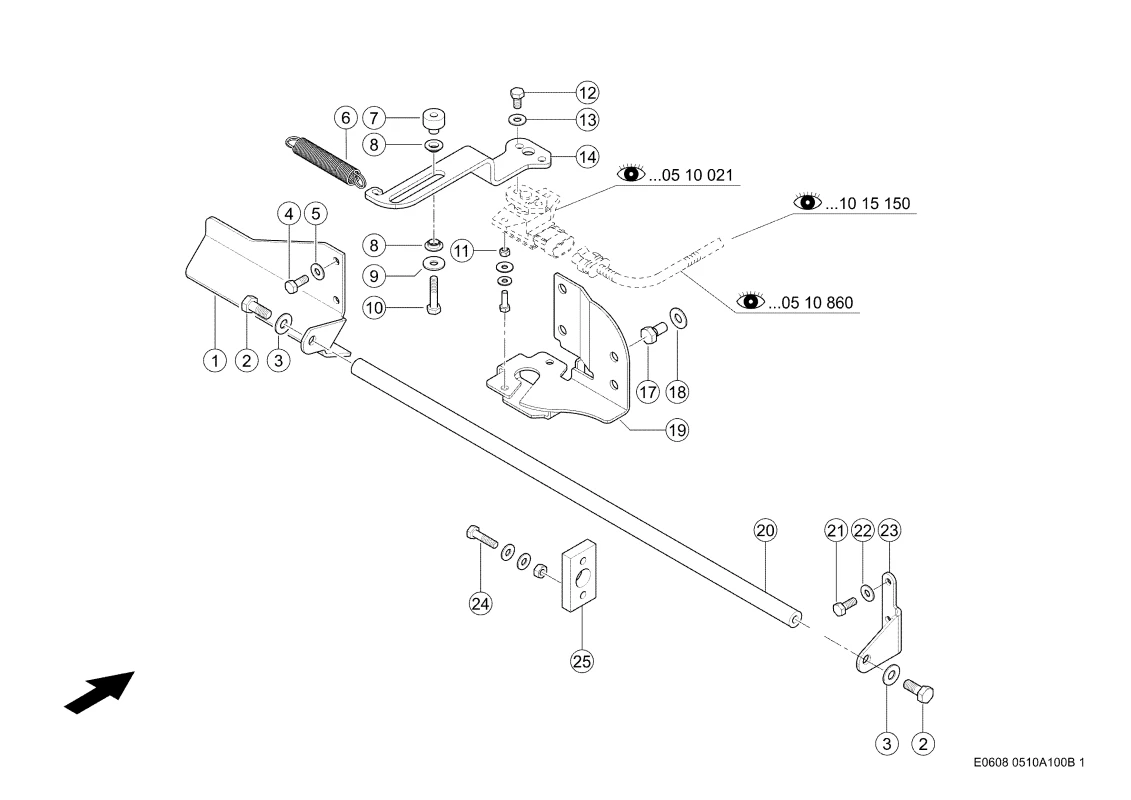

Автопилот. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Автопилот. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Крышка 0006277352 |
| Ссылка на деталь | 0006277352 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 6 |
| Название детали | Пружина Растяжен. 0000130040 |
| Ссылка на деталь | 0000130040 |
| Номер на схеме | 7 |
| Название детали | Палец 0006277341 |
| Ссылка на деталь | 0006277341 |
| Номер на схеме | 8 |
| Название детали | Подшипник Скольж. 0007986720 |
| Ссылка на деталь | 0007986720 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002339180 |
| Ссылка на деталь | 0002339180 |
| Номер на схеме | 11 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002170140 |
| Ссылка на деталь | 0002170140 |
| Номер на схеме | 11 |
| Название детали | Гайка Стопорная 0002335990 |
| Ссылка на деталь | 0002335990 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 14 |
| Название детали | Рычаг 0015042230 |
| Ссылка на деталь | 0015042230 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 19 |
| Название детали | Щиток Опорный 0015042241 |
| Ссылка на деталь | 0015042241 |
| Номер на схеме | 20 |
| Название детали | Вал 0014992871 |
| Ссылка на деталь | 0014992871 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 23 |
| Название детали | Крепление 0014992880 |
| Ссылка на деталь | 0014992880 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 25 |
| Название детали | Подшипник 0000670790 |
| Ссылка на деталь | 0000670790 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Автоматическое Рулевое Управление, Автопилот, Рулевое Управление |
