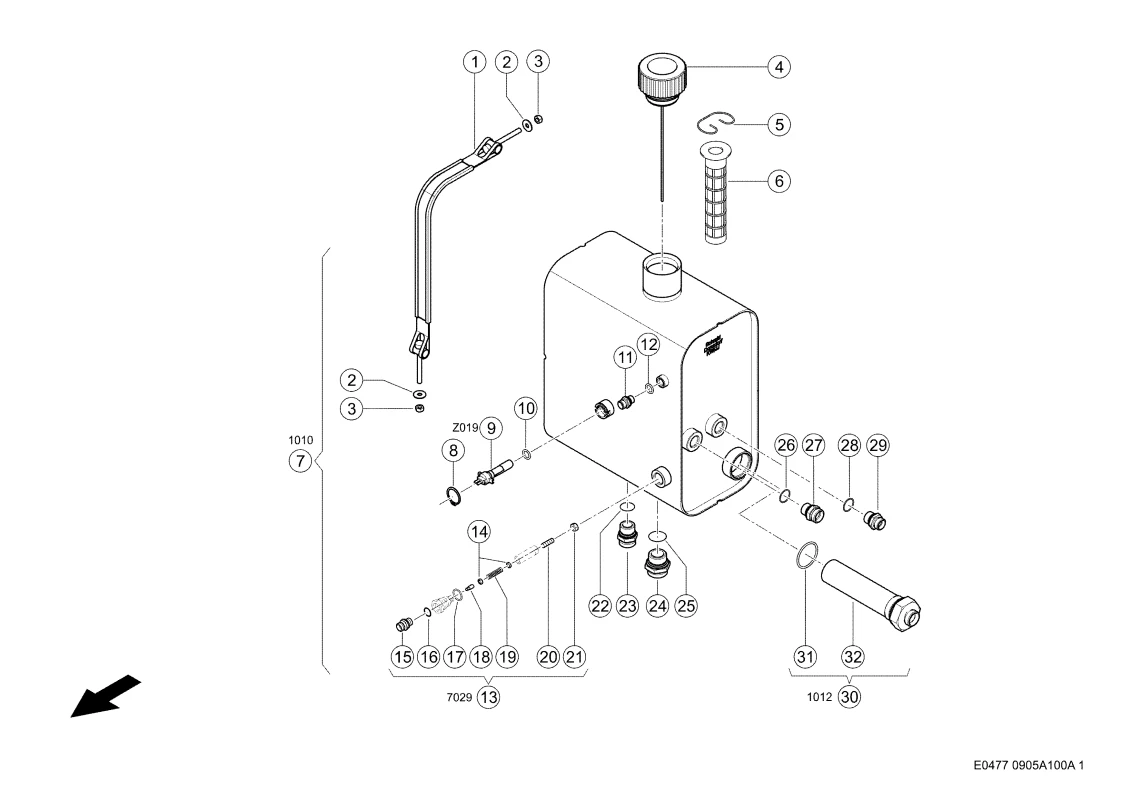

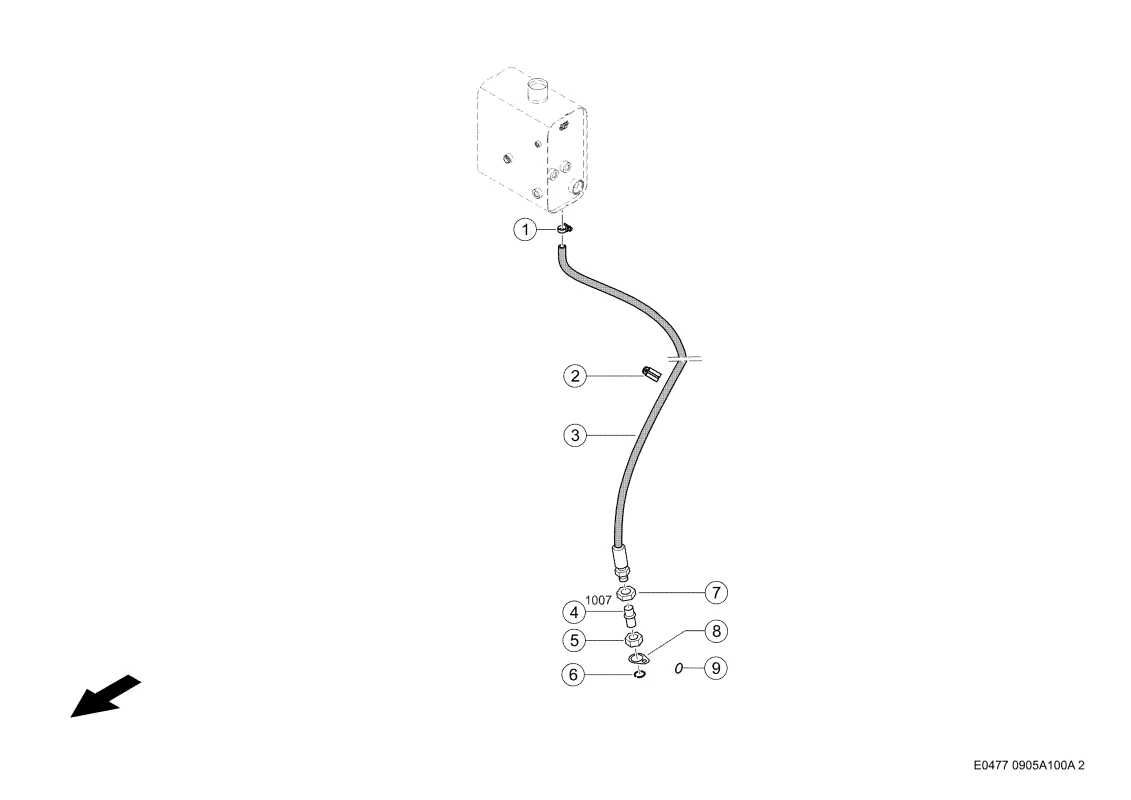

Бак с гидравлическим маслом. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Бак с гидравлическим маслом. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Описание
| Номер на схеме | 1 |
| Название детали | Полотно С Символ.claas 0007473070 |
| Ссылка на деталь | 0007473070 |
| Номер на схеме | 1 |
| Название детали | Зажим Шланговый 0004085543 |
| Ссылка на деталь | 0004085543 |
| Номер на схеме | 2 |
| Название детали | Крепежный Хомут 0002150830 |
| Ссылка на деталь | 0002150830 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 3 |
| Название детали | Шланг Сливной 0007805070 |
| Ссылка на деталь | 0007805070 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 4 |
| Название детали | Фильтр Вентиляц. 0007477881 |
| Ссылка на деталь | 0007477881 |
| Номер на схеме | 4 |
| Название детали | Ниппель Запорный 0000775282 |
| Ссылка на деталь | 0000775282 |
| Номер на схеме | 5 |
| Название детали | Скоба Зажимная 0005100200 |
| Ссылка на деталь | 0005100200 |
| Номер на схеме | 5 |
| Название детали | Гайка Накидная 0006335891 |
| Ссылка на деталь | 0006335891 |
| Номер на схеме | 6 |
| Название детали | Кольцо Стопорное 0002150800 |
| Ссылка на деталь | 0002150800 |
| Номер на схеме | 6 |
| Название детали | Фильтр Заливной 0007442491 |
| Ссылка на деталь | 0007442491 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002363270 |
| Ссылка на деталь | 0002363270 |
| Номер на схеме | 7 |
| Название детали | Бак Гидравлич. 0007473773 |
| Ссылка на деталь | 0007473773 |
| Номер на схеме | 8 |
| Название детали | Пластина 0000775290 |
| Ссылка на деталь | 0000775290 |
| Номер на схеме | 8 |
| Название детали | Кольцо Стопорное 0002351630 |
| Ссылка на деталь | 0002351630 |
| Номер на схеме | 9 |
| Название детали | Кольцо 0000028460 |
| Ссылка на деталь | 0000028460 |
| Номер на схеме | 9 |
| Название детали | Выключатель Попл. 0000135370 |
| Ссылка на деталь | 0000135370 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0002386340 |
| Ссылка на деталь | 0002386340 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 13 |
| Название детали | Клапан 0000400403 |
| Ссылка на деталь | 0000400403 |
| Номер на схеме | 14 |
| Название детали | Тарелка Пружины 0000833251 |
| Ссылка на деталь | 0000833251 |
| Номер на схеме | 15 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 16 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 17 |
| Название детали | Кольцо Уплотнит. 0002159220 |
| Ссылка на деталь | 0002159220 |
| Номер на схеме | 18 |
| Название детали | Толкатель 0000400590 |
| Ссылка на деталь | 0000400590 |
| Номер на схеме | 19 |
| Название детали | Пружина Сжатия 0000833400 |
| Ссылка на деталь | 0000833400 |
| Номер на схеме | 20 |
| Название детали | Шпилька 0002131920 |
| Ссылка на деталь | 0002131920 |
| Номер на схеме | 21 |
| Название детали | Гайка 6-Гр. 0002444260 |
| Ссылка на деталь | 0002444260 |
| Номер на схеме | 22 |
| Название детали | Кольцо Уплотнит. 0003132210 |
| Ссылка на деталь | 0003132210 |
| Номер на схеме | 23 |
| Название детали | Штуцер Резьбовой 0002162370 |
| Ссылка на деталь | 0002162370 |
| Номер на схеме | 24 |
| Название детали | Штуцер Резьбовой 0002161160 |
| Ссылка на деталь | 0002161160 |
| Номер на схеме | 25 |
| Название детали | Кольцо Уплотнит. 0002158370 |
| Ссылка на деталь | 0002158370 |
| Номер на схеме | 26 |
| Название детали | Кольцо Уплотнит. 0002159220 |
| Ссылка на деталь | 0002159220 |
| Номер на схеме | 27 |
| Название детали | Штуцер Резьбовой 0002159200 |
| Ссылка на деталь | 0002159200 |
| Номер на схеме | 28 |
| Название детали | Кольцо Уплотнит. 0002159220 |
| Ссылка на деталь | 0002159220 |
| Номер на схеме | 29 |
| Название детали | Соединение Резьб. 0002181490 |
| Ссылка на деталь | 0002181490 |
| Номер на схеме | 30 |
| Название детали | Фильтр Перепускн. 0007719540 |
| Ссылка на деталь | 0007719540 |
| Номер на схеме | 31 |
| Название детали | Кольцо Уплотнит. 0002387740 |
| Ссылка на деталь | 0002387740 |
| Номер на схеме | 32 |
| Название детали | Фильтр Воздушный 0007719570 |
| Ссылка на деталь | 0007719570 |
