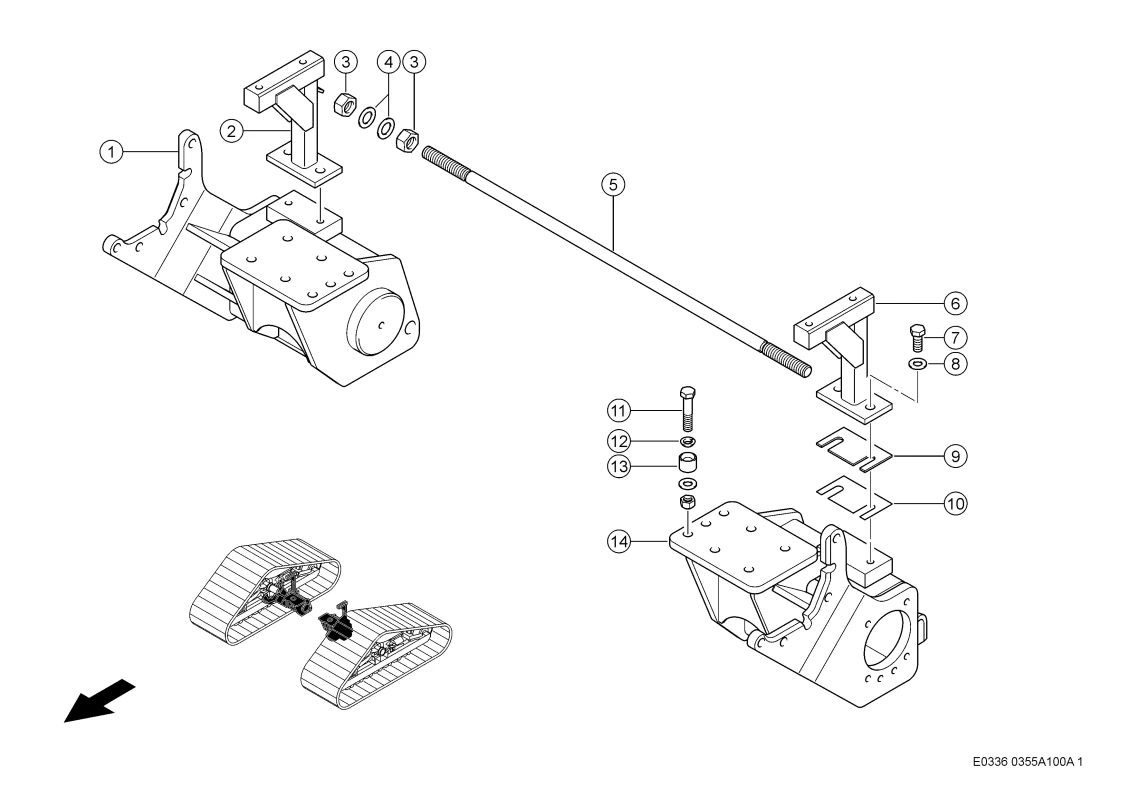

Балка моста, стальной полугусеничный движитель. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999

Артикул: 196978735 Категории: Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Консоль Правая 0005510070
Ссылка на деталь	0005510070

Номер на схеме	2
Название детали	Опора Правая 0005511220
Ссылка на деталь	0005511220

Номер на схеме	3
Название детали	Гайка 6-Гр. 0002112420
Ссылка на деталь	0002112420

Номер на схеме	4
Название детали	Шайба 0002343500
Ссылка на деталь	0002343500

Номер на схеме	5
Название детали	Балка Рамы Нижняя 0005511140
Ссылка на деталь	0005511140

Номер на схеме	6
Название детали	Опора Левая 0005510110
Ссылка на деталь	0005510110

Номер на схеме	7
Название детали	Болт 6-Гр. 0002424780
Ссылка на деталь	0002424780

Номер на схеме	8
Название детали	Шайба Контактная 0002121910
Ссылка на деталь	0002121910

Номер на схеме	9
Название детали	Пластина Распорн. 0007562060
Ссылка на деталь	0007562060

Номер на схеме	10
Название детали	Пластина Распорн. 0007562070
Ссылка на деталь	0007562070

Номер на схеме	11
Название детали	Болт 6-Гр. 0002172670
Ссылка на деталь	0002172670

Номер на схеме	11
Название детали	Гайка Стопорная 0002127360
Ссылка на деталь	0002127360

Номер на схеме	11
Название детали	Шайба Контактная 0002121910
Ссылка на деталь	0002121910

Номер на схеме	12
Название детали	Кольцо Пружинное 0006344710
Ссылка на деталь	0006344710

Номер на схеме	13
Название детали	Втулка 0007932590
Ссылка на деталь	0007932590

Номер на схеме	14
Название детали	Консоль Левая 0005510090
Ссылка на деталь	0005510090

Детали

Совместимая модель	Tucano, Tucano-570, Tucano-580
Производитель	Claas
Узел	Балка моста, стальной полугусеничный движитель, Гусеничный Движитель, Ходовая Часть
