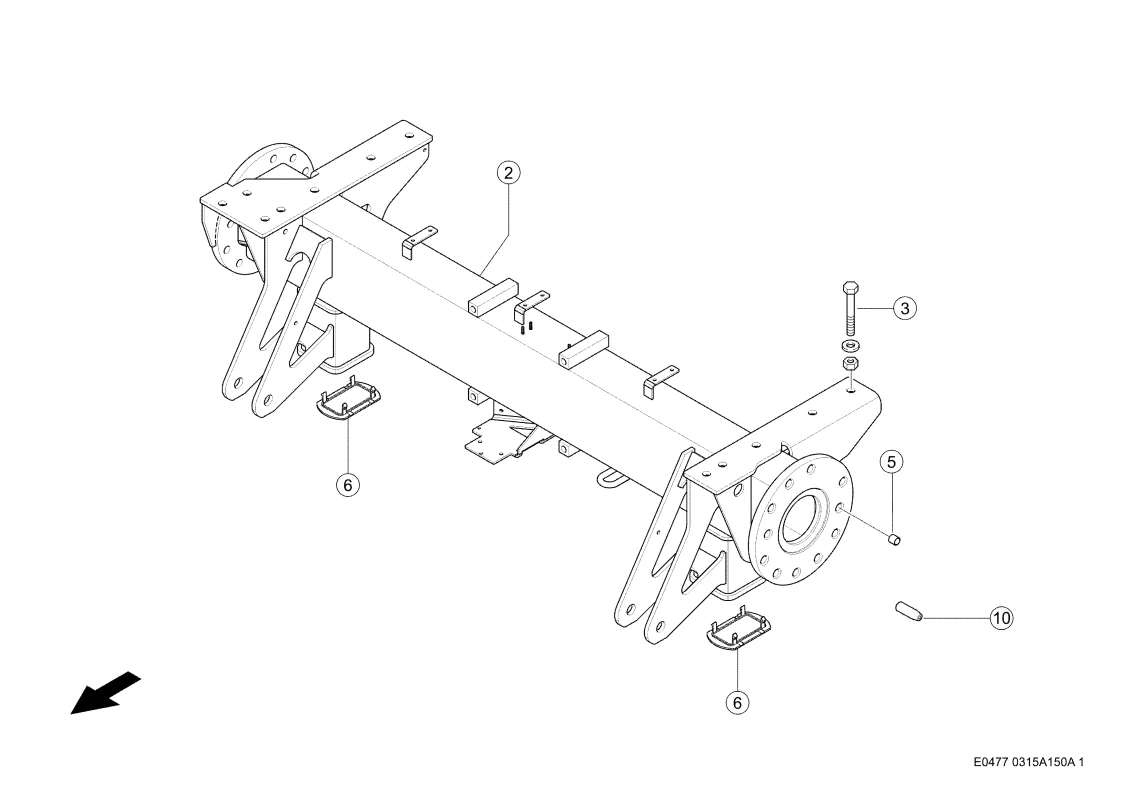

Балка моста. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Балка моста. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 177277722 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 2 |
Название детали | Мост Ведущий 0017032891 |
Ссылка на деталь | 0017032891 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002172610 |
Ссылка на деталь | 0002172610 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002121910 |
Ссылка на деталь | 0002121910 |
Номер на схеме | 3 |
Название детали | Гайка Стопорная 0002335510 |
Ссылка на деталь | 0002335510 |
Номер на схеме | 5 |
Название детали | Втулка 0006377530 |
Ссылка на деталь | 0006377530 |
Номер на схеме | 6 |
Название детали | Защита 0014993131 |
Ссылка на деталь | 0014993131 |
Номер на схеме | 10 |
Название детали | Палец 0006140750 |
Ссылка на деталь | 0006140750 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел |
