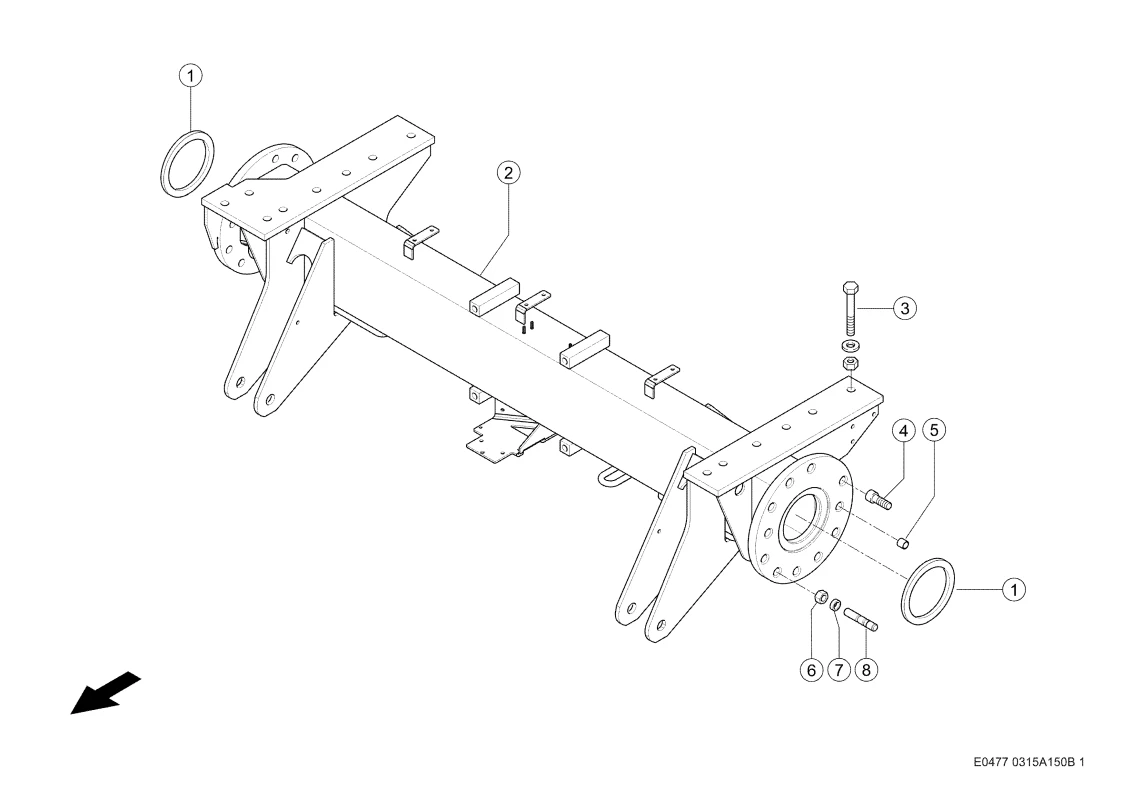

Балка моста. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Балка моста. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Центрир. 0006790220 |
| Ссылка на деталь | 0006790220 |
| Номер на схеме | 2 |
| Название детали | Мост Ведущий 0007764550 |
| Ссылка на деталь | 0007764550 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002172610 |
| Ссылка на деталь | 0002172610 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002121910 |
| Ссылка на деталь | 0002121910 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002335510 |
| Ссылка на деталь | 0002335510 |
| Номер на схеме | 4 |
| Название детали | Винт С Цил.гол. 0002192150 |
| Ссылка на деталь | 0002192150 |
| Номер на схеме | 5 |
| Название детали | Втулка 0006377530 |
| Ссылка на деталь | 0006377530 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002192660 |
| Ссылка на деталь | 0002192660 |
| Номер на схеме | 7 |
| Название детали | Кольцо Распорное 0007708530 |
| Ссылка на деталь | 0007708530 |
| Номер на схеме | 8 |
| Название детали | Шпилька 0002193690 |
| Ссылка на деталь | 0002193690 |
