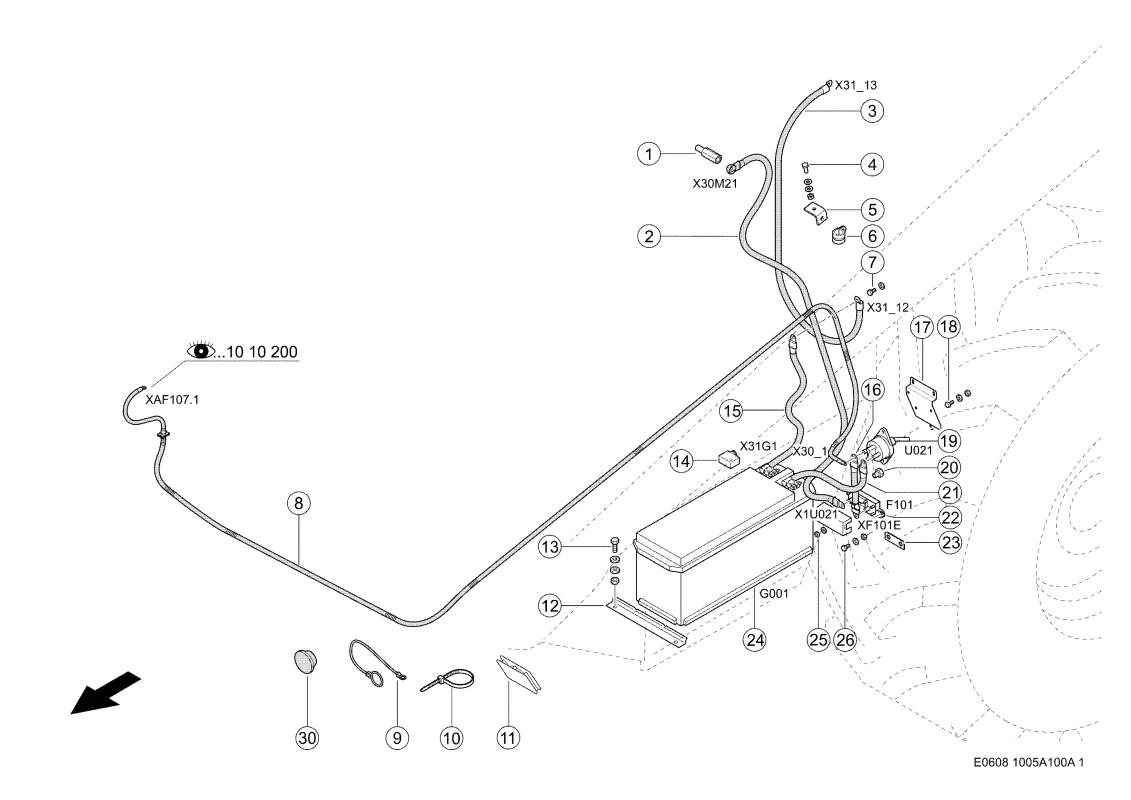

Батарея с принадлежностями. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Батарея с принадлежностями. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Описание
| Номер на схеме | 1 |
| Название детали | Изделие Резьбов. 0007818951 |
| Ссылка на деталь | 0007818951 |
| Номер на схеме | 1 |
| Название детали | Изделие Резьбов. 0026720010 |
| Ссылка на деталь | 0026720010 |
| Номер на схеме | 2 |
| Название детали | Кабель Батареи 0000177670 |
| Ссылка на деталь | 0000177670 |
| Номер на схеме | 2 |
| Название детали | Кабель 0018124991 |
| Ссылка на деталь | 0018124991 |
| Номер на схеме | 3 |
| Название детали | Кабель Заземления 0000172160 |
| Ссылка на деталь | 0000172160 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Уголок 0007504381 |
| Ссылка на деталь | 0007504381 |
| Номер на схеме | 6 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002173630 |
| Ссылка на деталь | 0002173630 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0000325551 |
| Ссылка на деталь | 0000325551 |
| Номер на схеме | 8 |
| Название детали | Кабель Батареи 0018108734 |
| Ссылка на деталь | 0018108734 |
| Номер на схеме | 9 |
| Название детали | Шнур 0009194460 |
| Ссылка на деталь | 0009194460 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 11 |
| Название детали | Держатель 0000148780 |
| Ссылка на деталь | 0000148780 |
| Номер на схеме | 12 |
| Название детали | Держатель Батареи 0007543183 |
| Ссылка на деталь | 0007543183 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 14 |
| Название детали | Защита Левая 0000158470 |
| Ссылка на деталь | 0000158470 |
| Номер на схеме | 15 |
| Название детали | Кабель Батареи 0018119000 |
| Ссылка на деталь | 0018119000 |
| Номер на схеме | 16 |
| Название детали | Кабель 0000165400 |
| Ссылка на деталь | 0000165400 |
| Номер на схеме | 17 |
| Название детали | Держатель 0018124970 |
| Ссылка на деталь | 0018124970 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 19 |
| Название детали | Выкл.разъединит. 0000146752 |
| Ссылка на деталь | 0000146752 |
| Номер на схеме | 19 |
| Название детали | Ключ Включ. 0000146760 |
| Ссылка на деталь | 0000146760 |
| Номер на схеме | 20 |
| Название детали | Колпачок 0001428781 |
| Ссылка на деталь | 0001428781 |
| Номер на схеме | 21 |
| Название детали | Кабель Батареи 0000148471 |
| Ссылка на деталь | 0000148471 |
| Номер на схеме | 22 |
| Название детали | Коробка Предохр. 0018120720 |
| Ссылка на деталь | 0018120720 |
| Номер на схеме | 22 |
| Название детали | Предохр.плоский 0000161490 |
| Ссылка на деталь | 0000161490 |
| Номер на схеме | 22 |
| Название детали | Предохр.плоский 0000172170 |
| Ссылка на деталь | 0000172170 |
| Номер на схеме | 22 |
| Название детали | Коробка Предохр. 0018120711 |
| Ссылка на деталь | 0018120711 |
| Номер на схеме | 22 |
| Название детали | Предохр.плоский 0000161490 |
| Ссылка на деталь | 0000161490 |
| Номер на схеме | 23 |
| Название детали | Соединитель 0018120730 |
| Ссылка на деталь | 0018120730 |
| Номер на схеме | 24 |
| Название детали | Батарея Аккум. 0000165990 |
| Ссылка на деталь | 0000165990 |
| Номер на схеме | 24 |
| Название детали | Батарея Аккум. 0000165980 |
| Ссылка на деталь | 0000165980 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002169640 |
| Ссылка на деталь | 0002169640 |
| Номер на схеме | 25 |
| Название детали | Диск 0002137170 |
| Ссылка на деталь | 0002137170 |
| Номер на схеме | 26 |
| Название детали | Винт С Цил.гол. 0003287200 |
| Ссылка на деталь | 0003287200 |
| Номер на схеме | 26 |
| Название детали | Шайба Контактная 0002170140 |
| Ссылка на деталь | 0002170140 |
| Номер на схеме | 26 |
| Название детали | Гайка Стопорная 0002335990 |
| Ссылка на деталь | 0002335990 |
| Номер на схеме | 30 |
| Название детали | Заглушка 7700633536 |
| Ссылка на деталь | 7700633536 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Батарея с принадлежностями, Электрика / Электроника, Электропитание |
