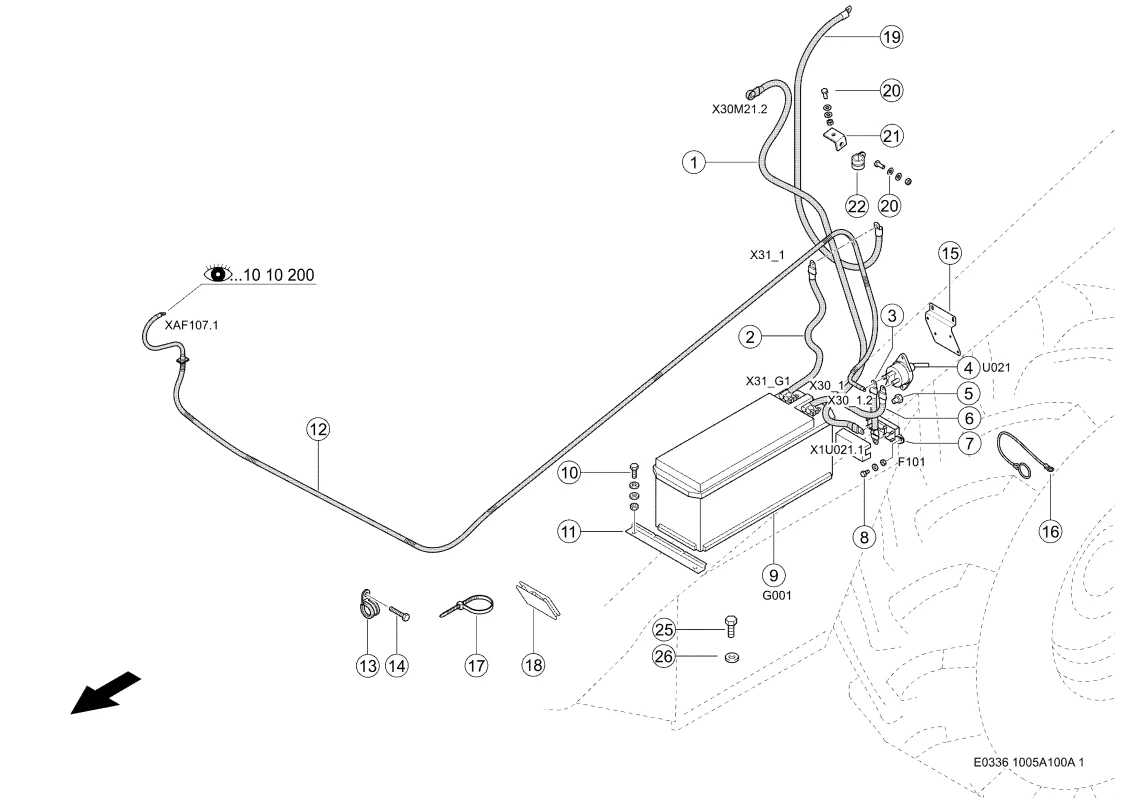

Батарея с принадлежностями. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Батарея с принадлежностями. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Кабель 0018108572 |
| Ссылка на деталь | 0018108572 |
| Номер на схеме | 1 |
| Название детали | Кабель Батареи 0018108551 |
| Ссылка на деталь | 0018108551 |
| Номер на схеме | 2 |
| Название детали | Кабель Батареи 0018119000 |
| Ссылка на деталь | 0018119000 |
| Номер на схеме | 3 |
| Название детали | Кабель Батареи 0000161590 |
| Ссылка на деталь | 0000161590 |
| Номер на схеме | 4 |
| Название детали | Выкл.разъединит. 0000146752 |
| Ссылка на деталь | 0000146752 |
| Номер на схеме | 4 |
| Название детали | Ключ Включ. 0000146760 |
| Ссылка на деталь | 0000146760 |
| Номер на схеме | 5 |
| Название детали | Колпачок 0001428781 |
| Ссылка на деталь | 0001428781 |
| Номер на схеме | 6 |
| Название детали | Кабель Батареи 0000148471 |
| Ссылка на деталь | 0000148471 |
| Номер на схеме | 7 |
| Название детали | Коробка Предохр. 0000161500 |
| Ссылка на деталь | 0000161500 |
| Номер на схеме | 7 |
| Название детали | Предохр.плоский 0000161490 |
| Ссылка на деталь | 0000161490 |
| Номер на схеме | 7 |
| Название детали | Диск 0002137170 |
| Ссылка на деталь | 0002137170 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002169640 |
| Ссылка на деталь | 0002169640 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 9 |
| Название детали | Батарея Аккум. 0000165980 |
| Ссылка на деталь | 0000165980 |
| Номер на схеме | 9 |
| Название детали | Батарея Аккум. 0000165990 |
| Ссылка на деталь | 0000165990 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Держатель Батареи 0007543183 |
| Ссылка на деталь | 0007543183 |
| Номер на схеме | 12 |
| Название детали | Кабель Батареи 0018108734 |
| Ссылка на деталь | 0018108734 |
| Номер на схеме | 13 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 15 |
| Название детали | Держатель 0000177290 |
| Ссылка на деталь | 0000177290 |
| Номер на схеме | 16 |
| Название детали | Шнур 0009194460 |
| Ссылка на деталь | 0009194460 |
| Номер на схеме | 17 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 18 |
| Название детали | Держатель 0000148780 |
| Ссылка на деталь | 0000148780 |
| Номер на схеме | 19 |
| Название детали | Кабель Заземления 0000172160 |
| Ссылка на деталь | 0000172160 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 21 |
| Название детали | Уголок 0007504381 |
| Ссылка на деталь | 0007504381 |
| Номер на схеме | 22 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002173630 |
| Ссылка на деталь | 0002173630 |
| Номер на схеме | 26 |
| Название детали | Шайба Контактная 0000325551 |
| Ссылка на деталь | 0000325551 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Батарея с принадлежностями, Электрика / Электроника, Электропитание |
