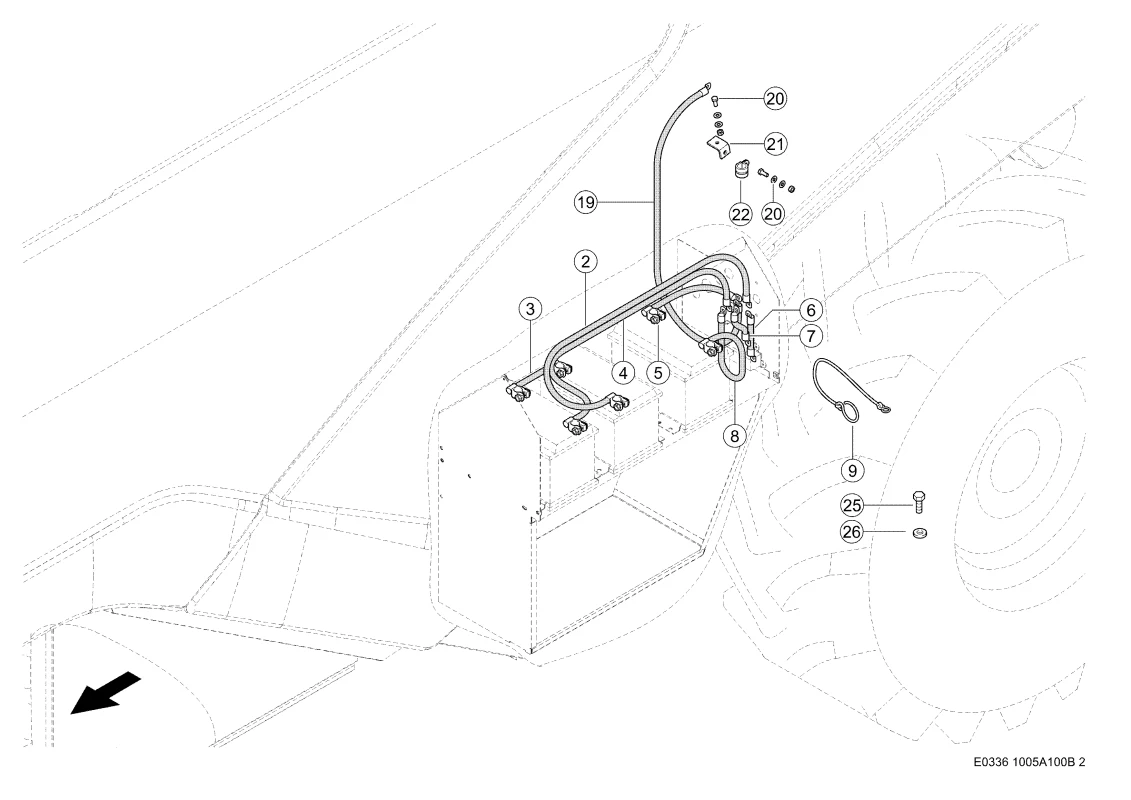

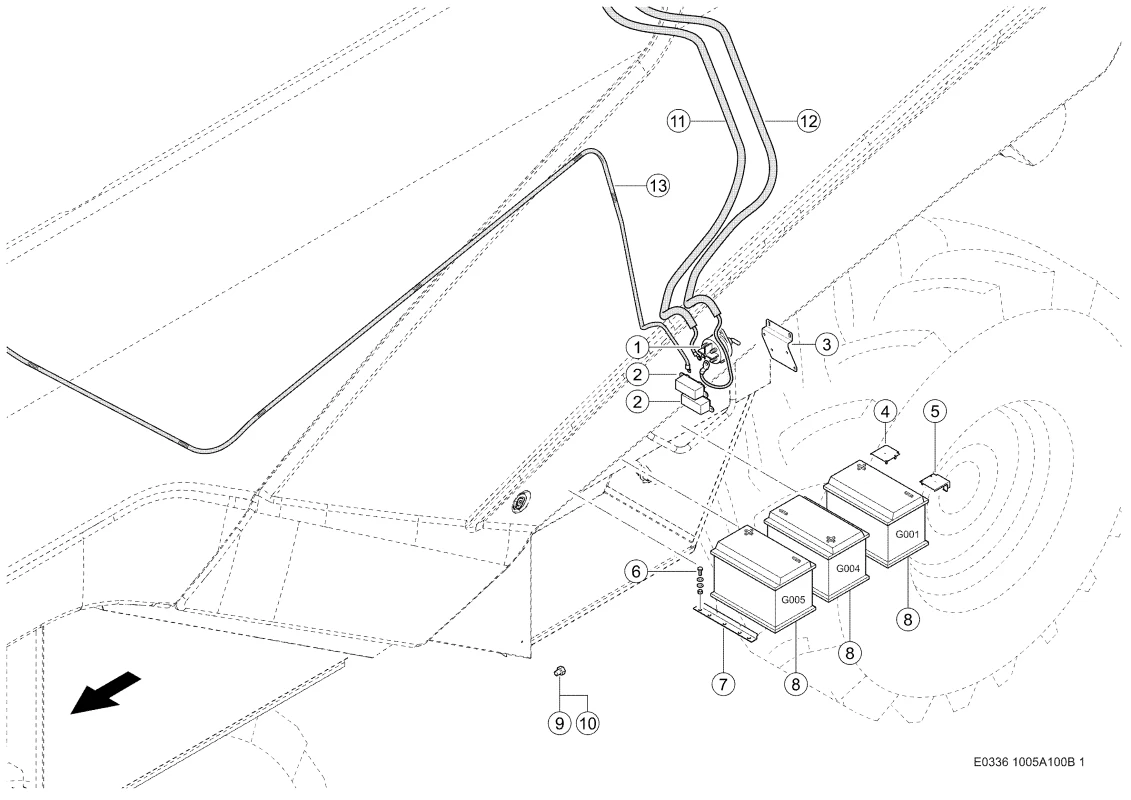

Батарея с принадлежностями. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Батарея с принадлежностями. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Выкл.разъединит. 0000177300 |
| Ссылка на деталь | 0000177300 |
| Номер на схеме | 1 |
| Название детали | Ключ Включ. 0000177310 |
| Ссылка на деталь | 0000177310 |
| Номер на схеме | 1 |
| Название детали | Кабель Заземления 0000172160 |
| Ссылка на деталь | 0000172160 |
| Номер на схеме | 2 |
| Название детали | Предохр.плоский 0000172170 |
| Ссылка на деталь | 0000172170 |
| Номер на схеме | 2 |
| Название детали | Кабель Батареи 0000172430 |
| Ссылка на деталь | 0000172430 |
| Номер на схеме | 2 |
| Название детали | Предохр.плоский 0000161490 |
| Ссылка на деталь | 0000161490 |
| Номер на схеме | 2 |
| Название детали | Коробка Предохр. 0000161500 |
| Ссылка на деталь | 0000161500 |
| Номер на схеме | 3 |
| Название детали | Кабель Батареи 0000163120 |
| Ссылка на деталь | 0000163120 |
| Номер на схеме | 3 |
| Название детали | Держатель 0000177290 |
| Ссылка на деталь | 0000177290 |
| Номер на схеме | 4 |
| Название детали | Кабель Заземления 0000163140 |
| Ссылка на деталь | 0000163140 |
| Номер на схеме | 4 |
| Название детали | Изоляция 0000118930 |
| Ссылка на деталь | 0000118930 |
| Номер на схеме | 5 |
| Название детали | Кабель Батареи 0000163161 |
| Ссылка на деталь | 0000163161 |
| Номер на схеме | 5 |
| Название детали | Изоляция 0000118920 |
| Ссылка на деталь | 0000118920 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Кабель Батареи 0000172441 |
| Ссылка на деталь | 0000172441 |
| Номер на схеме | 7 |
| Название детали | Кабель Батареи 0000163182 |
| Ссылка на деталь | 0000163182 |
| Номер на схеме | 7 |
| Название детали | Держатель Батареи 0007543183 |
| Ссылка на деталь | 0007543183 |
| Номер на схеме | 8 |
| Название детали | Батарея Аккум. 0000172591 |
| Ссылка на деталь | 0000172591 |
| Номер на схеме | 8 |
| Название детали | Батарея Аккум. 0000172591 |
| Ссылка на деталь | 0000172591 |
| Номер на схеме | 8 |
| Название детали | Кабель Заземления 0000163170 |
| Ссылка на деталь | 0000163170 |
| Номер на схеме | 8 |
| Название детали | Батарея Аккум. 0000172591 |
| Ссылка на деталь | 0000172591 |
| Номер на схеме | 9 |
| Название детали | Шнур 0009194460 |
| Ссылка на деталь | 0009194460 |
| Номер на схеме | 9 |
| Название детали | Колпак Защитный 0002166200 |
| Ссылка на деталь | 0002166200 |
| Номер на схеме | 10 |
| Название детали | Колпак Защитный 0000147800 |
| Ссылка на деталь | 0000147800 |
| Номер на схеме | 11 |
| Название детали | Кабель Батареи 0018108723 |
| Ссылка на деталь | 0018108723 |
| Номер на схеме | 12 |
| Название детали | Кабель Батареи 0018108741 |
| Ссылка на деталь | 0018108741 |
| Номер на схеме | 13 |
| Название детали | Кабель Батареи 0018108734 |
| Ссылка на деталь | 0018108734 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 21 |
| Название детали | Уголок 0007504381 |
| Ссылка на деталь | 0007504381 |
| Номер на схеме | 22 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002173630 |
| Ссылка на деталь | 0002173630 |
| Номер на схеме | 26 |
| Название детали | Шайба Контактная 0000325551 |
| Ссылка на деталь | 0000325551 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Батарея с принадлежностями, Электрика / Электроника, Электропитание |
