Боковое капотирование, лев.; Больш. Кры. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Боковое капотирование, лев.; Больш. Кры. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание

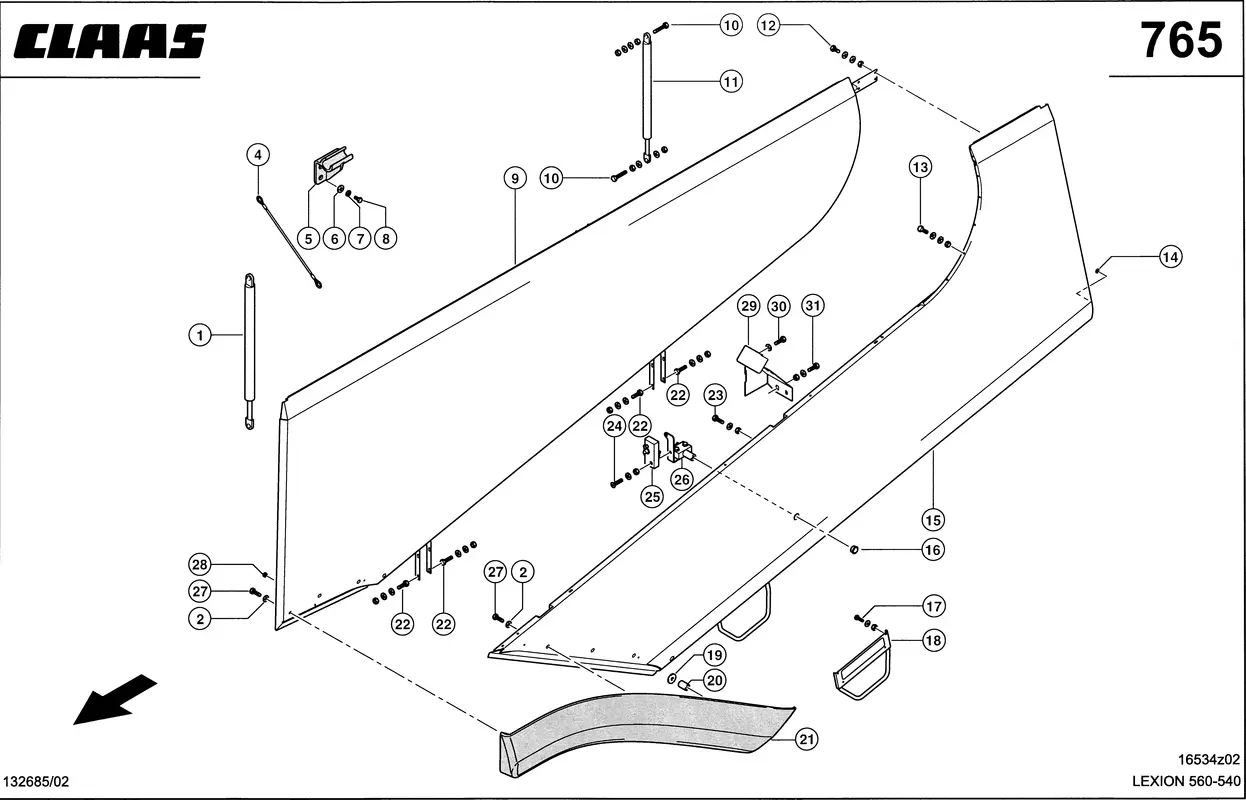

| Номер на схеме | 1 |
| Название детали | Элемент Упругий 0007843360 |
| Ссылка на деталь | 0007843360 |
| Номер на схеме | 2 |
| Название детали | Шайба Подкладная 0002342230 |
| Ссылка на деталь | 0002342230 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Шайба Подкладная 0006658400 |
| Ссылка на деталь | 0006658400 |
| Номер на схеме | 4 |
| Название детали | Трос Стальной 0000724810 |
| Ссылка на деталь | 0000724810 |
| Номер на схеме | 5 |
| Название детали | Кронштейн 0007394372 |
| Ссылка на деталь | 0007394372 |
| Номер на схеме | 6 |
| Название детали | Диск 0002379570 |
| Ссылка на деталь | 0002379570 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 9 |
| Название детали | Дверка Боковая Л. 0007940814 |
| Ссылка на деталь | 0007940814 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Элемент Упругий 0007390071 |
| Ссылка на деталь | 0007390071 |
| Номер на схеме | 11 |
| Название детали | Элемент Упругий 0007390071 |
| Ссылка на деталь | 0007390071 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 14 |
| Название детали | Буфер Рез. 0006877470 |
| Ссылка на деталь | 0006877470 |
| Номер на схеме | 15 |
| Название детали | Дверка Боковая Л. 0007940825 |
| Ссылка на деталь | 0007940825 |
| Номер на схеме | 16 |
| Название детали | Втулка 0007842720 |
| Ссылка на деталь | 0007842720 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 17 |
| Название детали | Заклёпка-Гайка Глухая 0002163400 |
| Ссылка на деталь | 0002163400 |
| Номер на схеме | 18 |
| Название детали | Ручка 0007940451 |
| Ссылка на деталь | 0007940451 |
| Номер на схеме | 19 |
| Название детали | Шайба Подкладная 0002342230 |
| Ссылка на деталь | 0002342230 |
| Номер на схеме | 20 |
| Название детали | Втулка 0007842760 |
| Ссылка на деталь | 0007842760 |
| Номер на схеме | 21 |
| Название детали | Брызговик Левый 0005060600 |
| Ссылка на деталь | 0005060600 |
| Номер на схеме | 21 |
| Название детали | Брызговик Левый 0007940752 |
| Ссылка на деталь | 0007940752 |
| Номер на схеме | 22 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 23 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 23 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 23 |
| Название детали | Заклёпка-Гайка Глухая 0002163400 |
| Ссылка на деталь | 0002163400 |
| Номер на схеме | 24 |
| Название детали | Винт Потайной 0002113080 |
| Ссылка на деталь | 0002113080 |
| Номер на схеме | 24 |
| Название детали | Винт Потайной 0002370700 |
| Ссылка на деталь | 0002370700 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 25 |
| Название детали | Замок 0007940603 |
| Ссылка на деталь | 0007940603 |
| Номер на схеме | 26 |
| Название детали | Замок 0007842433 |
| Ссылка на деталь | 0007842433 |
| Номер на схеме | 27 |
| Название детали | Болт 0002173310 |
| Ссылка на деталь | 0002173310 |
| Номер на схеме | 27 |
| Название детали | Болт 0002174350 |
| Ссылка на деталь | 0002174350 |
| Номер на схеме | 27 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 28 |
| Название детали | Буфер 0008215830 |
| Ссылка на деталь | 0008215830 |
| Номер на схеме | 29 |
| Название детали | Щиток 0007594781 |
| Ссылка на деталь | 0007594781 |
| Номер на схеме | 30 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 30 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 31 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 31 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Боковое капотирование, лев.; Больш. Кры, Навесные Детали, Корпус Машины, Облицовка / кожухи |
