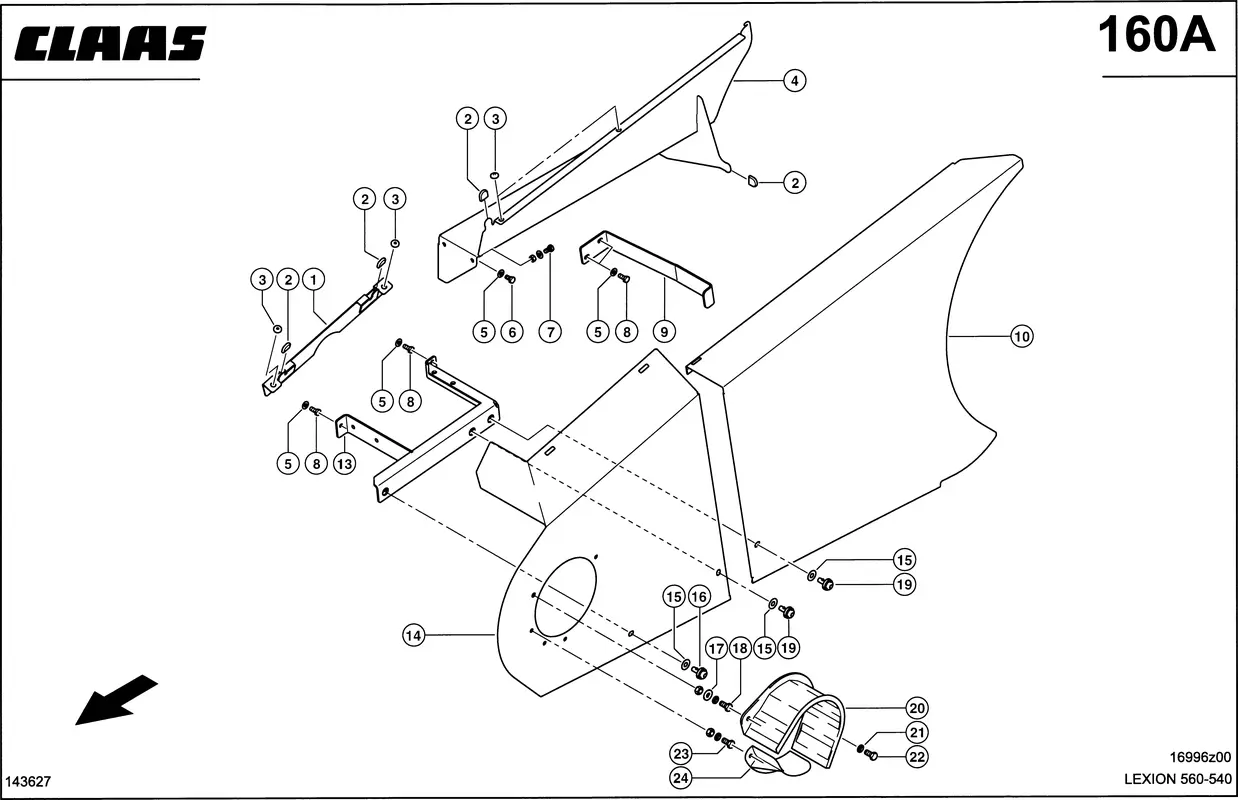

Боковое капотирование лев., Наклонная к. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Боковое капотирование лев., Наклонная к. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Крепление 0005184010 |
| Ссылка на деталь | 0005184010 |
| Номер на схеме | 2 |
| Название детали | Колпак Защитный 0005184000 |
| Ссылка на деталь | 0005184000 |
| Номер на схеме | 3 |
| Название детали | Буфер Рез. 0006877470 |
| Ссылка на деталь | 0006877470 |
| Номер на схеме | 4 |
| Название детали | Защита 0005178280 |
| Ссылка на деталь | 0005178280 |
| Номер на схеме | 4 |
| Название детали | Щиток 0005172720 |
| Ссылка на деталь | 0005172720 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002156930 |
| Ссылка на деталь | 0002156930 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002156930 |
| Ссылка на деталь | 0002156930 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 9 |
| Название детали | Держатель Нижний 0005176260 |
| Ссылка на деталь | 0005176260 |
| Номер на схеме | 10 |
| Название детали | Защита Ремня 0005183520 |
| Ссылка на деталь | 0005183520 |
| Номер на схеме | 13 |
| Название детали | Держатель 0005315110 |
| Ссылка на деталь | 0005315110 |
| Номер на схеме | 13 |
| Название детали | Держатель 0005189311 |
| Ссылка на деталь | 0005189311 |
| Номер на схеме | 13 |
| Название детали | Держатель 0005184631 |
| Ссылка на деталь | 0005184631 |
| Номер на схеме | 14 |
| Название детали | Защита 0005178350 |
| Ссылка на деталь | 0005178350 |
| Номер на схеме | 14 |
| Название детали | Защита 0005188960 |
| Ссылка на деталь | 0005188960 |
| Номер на схеме | 15 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 16 |
| Название детали | Цапфа Запорная 0005171771 |
| Ссылка на деталь | 0005171771 |
| Номер на схеме | 17 |
| Название детали | Диск 0002381661 |
| Ссылка на деталь | 0002381661 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 18 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 19 |
| Название детали | Цапфа Запорная 0005171771 |
| Ссылка на деталь | 0005171771 |
| Номер на схеме | 20 |
| Название детали | Защита 0006305590 |
| Ссылка на деталь | 0006305590 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 22 |
| Название детали | Болт 6-Гр. 0002441380 |
| Ссылка на деталь | 0002441380 |
| Номер на схеме | 23 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 23 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 24 |
| Название детали | Защита 0006305720 |
| Ссылка на деталь | 0006305720 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Боковое капотирование лев., Наклонная к, Наклонная Камера, Подающий Агрегат / Приёмная Камера |
