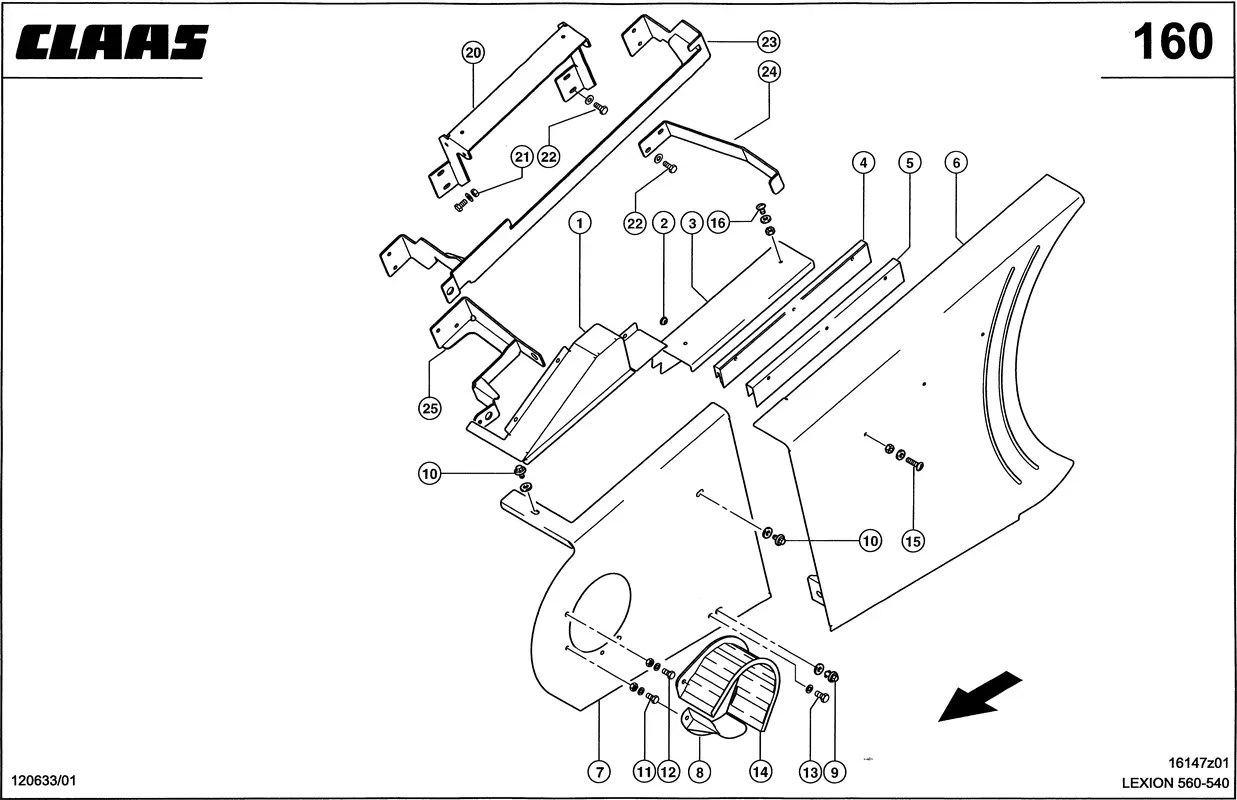

Боковое капотирование лев., Наклонная ка. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Боковое капотирование лев., Наклонная ка. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Защита Ремня 0005177110 |
| Ссылка на деталь | 0005177110 |
| Номер на схеме | 2 |
| Название детали | Буфер Рез. 0006877470 |
| Ссылка на деталь | 0006877470 |
| Номер на схеме | 3 |
| Название детали | Защита 0005177020 |
| Ссылка на деталь | 0005177020 |
| Номер на схеме | 4 |
| Название детали | Защита 0005177040 |
| Ссылка на деталь | 0005177040 |
| Номер на схеме | 5 |
| Название детали | Лист Кожуха 0005177031 |
| Ссылка на деталь | 0005177031 |
| Номер на схеме | 6 |
| Название детали | Защита 0005176200 |
| Ссылка на деталь | 0005176200 |
| Номер на схеме | 7 |
| Название детали | Защита 0005176190 |
| Ссылка на деталь | 0005176190 |
| Номер на схеме | 8 |
| Название детали | Защита 0006305720 |
| Ссылка на деталь | 0006305720 |
| Номер на схеме | 9 |
| Название детали | Цапфа Запорная 0006061630 |
| Ссылка на деталь | 0006061630 |
| Номер на схеме | 9 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 10 |
| Название детали | Цапфа Запорная 0006016080 |
| Ссылка на деталь | 0006016080 |
| Номер на схеме | 10 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 12 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 12 |
| Название детали | Диск 0002381661 |
| Ссылка на деталь | 0002381661 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002441380 |
| Ссылка на деталь | 0002441380 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 14 |
| Название детали | Защита 0006305590 |
| Ссылка на деталь | 0006305590 |
| Номер на схеме | 15 |
| Название детали | Винт Полупотайной 0002159020 |
| Ссылка на деталь | 0002159020 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 16 |
| Название детали | Винт Полупотайной 0006655641 |
| Ссылка на деталь | 0006655641 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 20 |
| Название детали | Держатель Нижний 0005177060 |
| Ссылка на деталь | 0005177060 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002156930 |
| Ссылка на деталь | 0002156930 |
| Номер на схеме | 21 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 22 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 23 |
| Название детали | Halter Gesch 0005176141 |
| Ссылка на деталь | 0005176141 |
| Номер на схеме | 24 |
| Название детали | Держатель Нижний 0005176260 |
| Ссылка на деталь | 0005176260 |
| Номер на схеме | 25 |
| Название детали | Halter Gesch 0005177291 |
| Ссылка на деталь | 0005177291 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Боковое капотирование лев., Наклонная ка, Наклонная Камера, Подающий Агрегат / Приёмная Камера |
