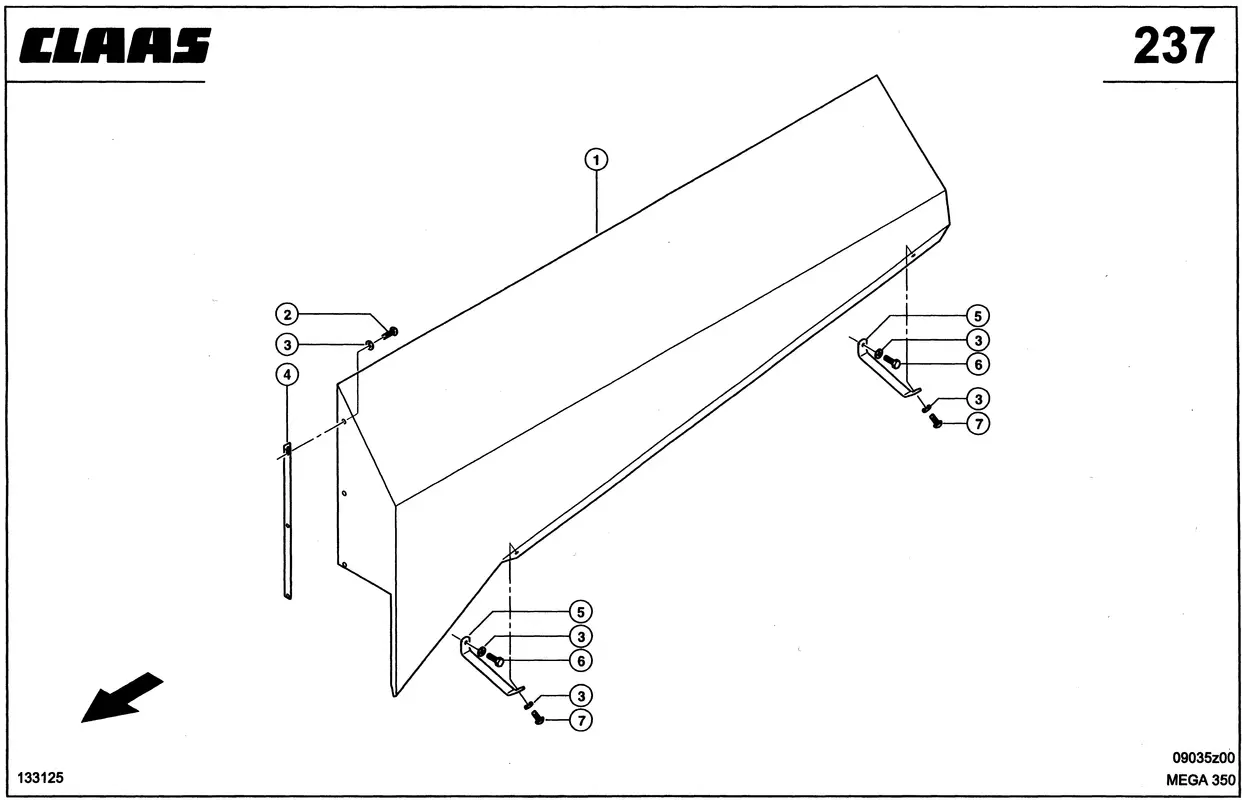

Боковое капотирование, лев. Схема 5. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999. 4
Боковое капотирование, лев. Схема 5. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999. Схема 4
Описание
| Номер на схеме | 1 |
| Название детали | Щиток 0005414210 |
| Ссылка на деталь | 0005414210 |
| Номер на схеме | 2 |
| Название детали | Винт С Плоской Головкой С Внутр. Шестигр 0009636680 |
| Ссылка на деталь | 0009636680 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Уголок 0005434530 |
| Ссылка на деталь | 0005434530 |
| Номер на схеме | 5 |
| Название детали | Опора 0005434390 |
| Ссылка на деталь | 0005434390 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 7 |
| Название детали | Винт Полупотайной 0006100981 |
| Ссылка на деталь | 0006100981 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Боковое капотирование, лев, Навесные детали / пневматика, Облицовка / кожухи |
