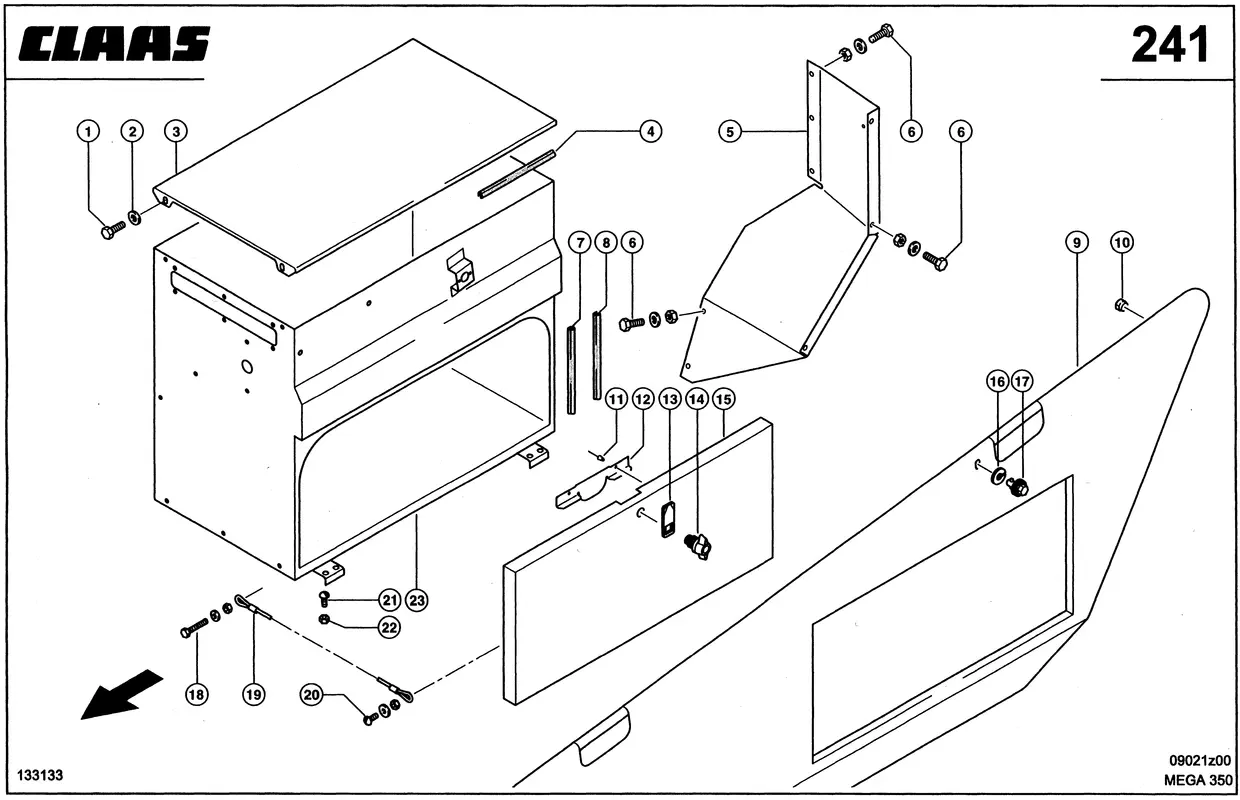

Боковое капотирование, лев. Схема 8. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. 7
Боковое капотирование, лев. Схема 8. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 7
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Крышка 0005414951 |
| Ссылка на деталь | 0005414951 |
| Номер на схеме | 4 |
| Название детали | Полоска Целлюлозн 0002014800 |
| Ссылка на деталь | 0002014800 |
| Номер на схеме | 5 |
| Название детали | Узел 0005434461 |
| Ссылка на деталь | 0005434461 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Профиль Уплотнительный 0002013540 |
| Ссылка на деталь | 0002013540 |
| Номер на схеме | 8 |
| Название детали | Каучук Ячеистый 0002056540 |
| Ссылка на деталь | 0002056540 |
| Номер на схеме | 9 |
| Название детали | Заглушка 0005433223 |
| Ссылка на деталь | 0005433223 |
| Номер на схеме | 10 |
| Название детали | Буфер 0008215830 |
| Ссылка на деталь | 0008215830 |
| Номер на схеме | 11 |
| Название детали | Заклепка Глухая 0002366990 |
| Ссылка на деталь | 0002366990 |
| Номер на схеме | 12 |
| Название детали | Уголок 0005434420 |
| Ссылка на деталь | 0005434420 |
| Номер на схеме | 13 |
| Название детали | Задвижка 0005434750 |
| Ссылка на деталь | 0005434750 |
| Номер на схеме | 14 |
| Название детали | Замок Дверной 0007489840 |
| Ссылка на деталь | 0007489840 |
| Номер на схеме | 15 |
| Название детали | Щиток 0005420621 |
| Ссылка на деталь | 0005420621 |
| Номер на схеме | 16 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 17 |
| Название детали | Цапфа Запорная 0006066740 |
| Ссылка на деталь | 0006066740 |
| Номер на схеме | 17 |
| Название детали | Цапфа Запорная 0006576590 |
| Ссылка на деталь | 0006576590 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 19 |
| Название детали | Трос Стальной 0000724810 |
| Ссылка на деталь | 0000724810 |
| Номер на схеме | 20 |
| Название детали | Винт Полупотайной 0006367921 |
| Ссылка на деталь | 0006367921 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 21 |
| Название детали | Винт Полупотайной 0006367921 |
| Ссылка на деталь | 0006367921 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 23 |
| Название детали | Ящик Инструмент. 0005420651 |
| Ссылка на деталь | 0005420651 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Боковое капотирование, лев, Навесные детали / пневматика, Облицовка / кожухи |
