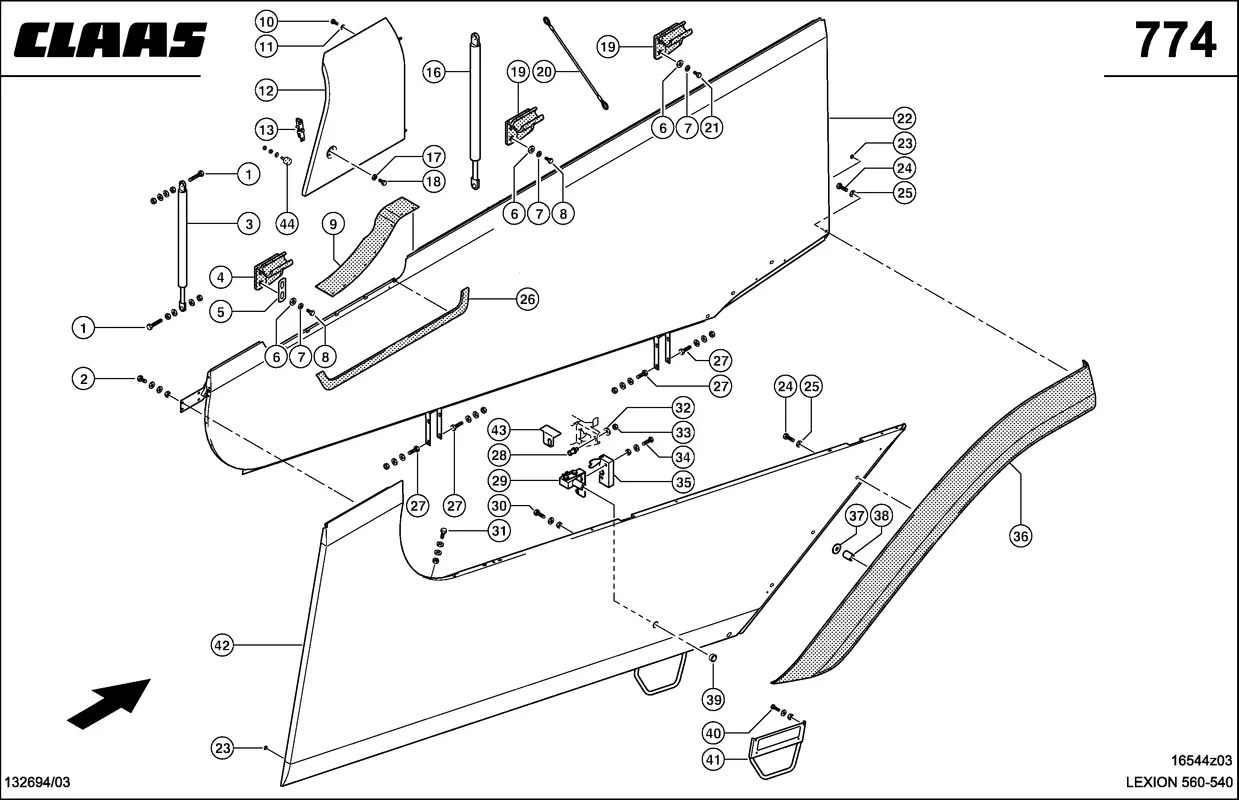

Боковое капотирование, прав.; Больш. Кр. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Боковое капотирование, прав.; Больш. Кр. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 3 |
| Название детали | Элемент Упругий 0007390071 |
| Ссылка на деталь | 0007390071 |
| Номер на схеме | 3 |
| Название детали | Элемент Упругий 0007390071 |
| Ссылка на деталь | 0007390071 |
| Номер на схеме | 4 |
| Название детали | Кронштейн 0007394351 |
| Ссылка на деталь | 0007394351 |
| Номер на схеме | 5 |
| Название детали | Пластина Металл. 0007394340 |
| Ссылка на деталь | 0007394340 |
| Номер на схеме | 6 |
| Название детали | Диск 0002379570 |
| Ссылка на деталь | 0002379570 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 9 |
| Название детали | Полоса 0007842650 |
| Ссылка на деталь | 0007842650 |
| Номер на схеме | 9 |
| Название детали | Полоска Уплотн. 0007938050 |
| Ссылка на деталь | 0007938050 |
| Номер на схеме | 9 |
| Название детали | Заклепка Глухая 0002380181 |
| Ссылка на деталь | 0002380181 |
| Номер на схеме | 9 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 12 |
| Название детали | Защита 0007859310 |
| Ссылка на деталь | 0007859310 |
| Номер на схеме | 12 |
| Название детали | Защита 0007594560 |
| Ссылка на деталь | 0007594560 |
| Номер на схеме | 12 |
| Название детали | Защита 0007941390 |
| Ссылка на деталь | 0007941390 |
| Номер на схеме | 13 |
| Название детали | Заглушка 0000762300 |
| Ссылка на деталь | 0000762300 |
| Номер на схеме | 16 |
| Название детали | Элемент Упругий 0007843360 |
| Ссылка на деталь | 0007843360 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 17 |
| Название детали | Цапфа Запорная 0005171771 |
| Ссылка на деталь | 0005171771 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 18 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 19 |
| Название детали | Кронштейн 0007394372 |
| Ссылка на деталь | 0007394372 |
| Номер на схеме | 20 |
| Название детали | Трос Стальной 0000724810 |
| Ссылка на деталь | 0000724810 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 22 |
| Название детали | Дверка Боковая П. 0007941174 |
| Ссылка на деталь | 0007941174 |
| Номер на схеме | 22 |
| Название детали | Дверка Боковая П. 0007941115 |
| Ссылка на деталь | 0007941115 |
| Номер на схеме | 22 |
| Название детали | Болт 0002165320 |
| Ссылка на деталь | 0002165320 |
| Номер на схеме | 23 |
| Название детали | Буфер Рез. 0006877470 |
| Ссылка на деталь | 0006877470 |
| Номер на схеме | 24 |
| Название детали | Болт 0002173310 |
| Ссылка на деталь | 0002173310 |
| Номер на схеме | 24 |
| Название детали | Болт 0002174350 |
| Ссылка на деталь | 0002174350 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 25 |
| Название детали | Шайба Подкладная 0002342230 |
| Ссылка на деталь | 0002342230 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 25 |
| Название детали | Шайба Подкладная 0006658400 |
| Ссылка на деталь | 0006658400 |
| Номер на схеме | 26 |
| Название детали | Защита Кромок 0007940262 |
| Ссылка на деталь | 0007940262 |
| Номер на схеме | 27 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 27 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 27 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 27 |
| Название детали | Шайба 0002380580 |
| Ссылка на деталь | 0002380580 |
| Номер на схеме | 28 |
| Название детали | Болт Анкерный 0005468071 |
| Ссылка на деталь | 0005468071 |
| Номер на схеме | 29 |
| Название детали | Замок 0007842433 |
| Ссылка на деталь | 0007842433 |
| Номер на схеме | 30 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 30 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 30 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 31 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 31 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 32 |
| Название детали | Шайба Контактная 0002393951 |
| Ссылка на деталь | 0002393951 |
| Номер на схеме | 33 |
| Название детали | Гайка 6-Гр. 0002380670 |
| Ссылка на деталь | 0002380670 |
| Номер на схеме | 34 |
| Название детали | Винт Потайной 0002113080 |
| Ссылка на деталь | 0002113080 |
| Номер на схеме | 34 |
| Название детали | Винт Потайной 0002370700 |
| Ссылка на деталь | 0002370700 |
| Номер на схеме | 34 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 34 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 35 |
| Название детали | Замок 0007940603 |
| Ссылка на деталь | 0007940603 |
| Номер на схеме | 36 |
| Название детали | Брызговик 0005060610 |
| Ссылка на деталь | 0005060610 |
| Номер на схеме | 36 |
| Название детали | Брызговик Правый 0007940252 |
| Ссылка на деталь | 0007940252 |
| Номер на схеме | 37 |
| Название детали | Шайба Подкладная 0002342230 |
| Ссылка на деталь | 0002342230 |
| Номер на схеме | 38 |
| Название детали | Втулка 0007842760 |
| Ссылка на деталь | 0007842760 |
| Номер на схеме | 39 |
| Название детали | Втулка 0007842720 |
| Ссылка на деталь | 0007842720 |
| Номер на схеме | 40 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 40 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 40 |
| Название детали | Заклёпка-Гайка Глухая 0002163400 |
| Ссылка на деталь | 0002163400 |
| Номер на схеме | 41 |
| Название детали | Ручка 0007940451 |
| Ссылка на деталь | 0007940451 |
| Номер на схеме | 42 |
| Название детали | Дверка Боковая П. 0007941125 |
| Ссылка на деталь | 0007941125 |
| Номер на схеме | 43 |
| Название детали | Щиток Защитный 0007939260 |
| Ссылка на деталь | 0007939260 |
| Номер на схеме | 44 |
| Название детали | Буфер Упорный 0008180960 |
| Ссылка на деталь | 0008180960 |
| Номер на схеме | 44 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 44 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Боковое капотирование, прав.; Больш. Кр, Навесные Детали, Корпус Машины, Облицовка / кожухи |
