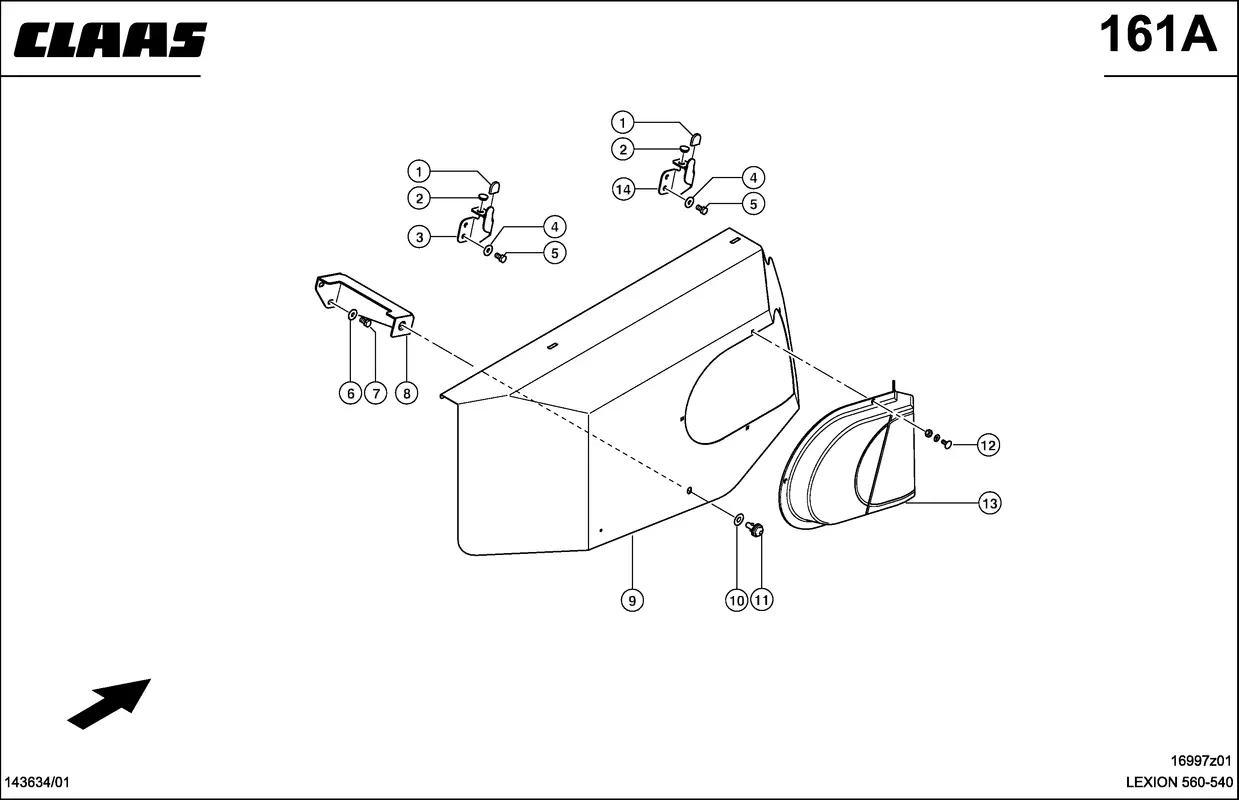

Боковое капотирование прав., Наклонная. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Боковое капотирование прав., Наклонная. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Колпак Защитный 0005184000 |
| Ссылка на деталь | 0005184000 |
| Номер на схеме | 2 |
| Название детали | Буфер Рез. 0006877470 |
| Ссылка на деталь | 0006877470 |
| Номер на схеме | 3 |
| Название детали | Кронштейн 0005180830 |
| Ссылка на деталь | 0005180830 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002333900 |
| Ссылка на деталь | 0002333900 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002333900 |
| Ссылка на деталь | 0002333900 |
| Номер на схеме | 8 |
| Название детали | Держатель 0005177221 |
| Ссылка на деталь | 0005177221 |
| Номер на схеме | 8 |
| Название детали | Держатель 0005314570 |
| Ссылка на деталь | 0005314570 |
| Номер на схеме | 9 |
| Название детали | Щиток 0005183650 |
| Ссылка на деталь | 0005183650 |
| Номер на схеме | 9 |
| Название детали | Защита 0005189481 |
| Ссылка на деталь | 0005189481 |
| Номер на схеме | 10 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 11 |
| Название детали | Цапфа Запорная 0005171771 |
| Ссылка на деталь | 0005171771 |
| Номер на схеме | 12 |
| Название детали | Винт Полупотайной 0002364750 |
| Ссылка на деталь | 0002364750 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 13 |
| Название детали | Кожух Кардан.Вала 0005180842 |
| Ссылка на деталь | 0005180842 |
| Номер на схеме | 14 |
| Название детали | Кронштейн 0005180830 |
| Ссылка на деталь | 0005180830 |
| Номер на схеме | 14 |
| Название детали | Кронштейн 0005314560 |
| Ссылка на деталь | 0005314560 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Боковое капотирование прав., Наклонная, Наклонная Камера, Подающий Агрегат / Приёмная Камера |
