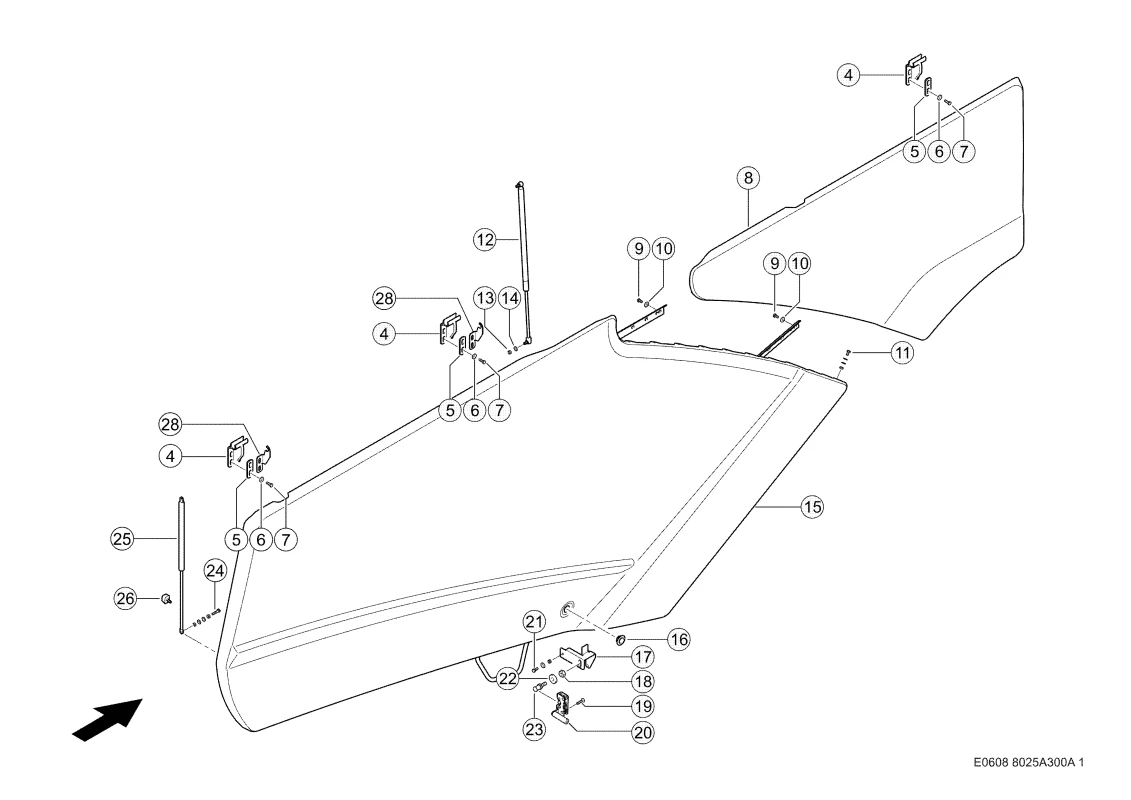

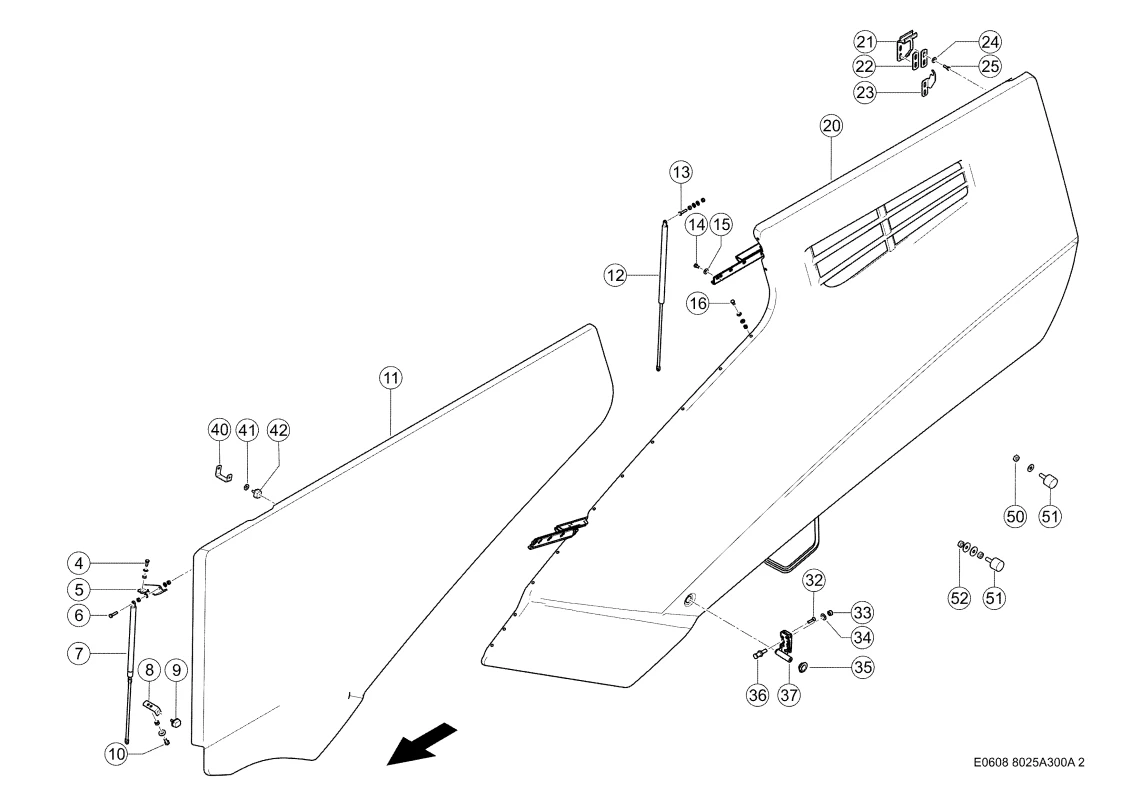

Боковые заслонки. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Боковые заслонки. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Описание
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 4 |
| Название детали | Кронштейн 0007394351 |
| Ссылка на деталь | 0007394351 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Пластина Металл. 0007394340 |
| Ссылка на деталь | 0007394340 |
| Номер на схеме | 5 |
| Название детали | Держатель 0007045041 |
| Ссылка на деталь | 0007045041 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 7 |
| Название детали | Элемент Упругий 0002179250 |
| Ссылка на деталь | 0002179250 |
| Номер на схеме | 8 |
| Название детали | Уголок Опорный 0007138451 |
| Ссылка на деталь | 0007138451 |
| Номер на схеме | 8 |
| Название детали | Дверка Боковая П. 0007045562 |
| Ссылка на деталь | 0007045562 |
| Номер на схеме | 9 |
| Название детали | Буфер Упорный 0009117161 |
| Ссылка на деталь | 0009117161 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 11 |
| Название детали | Дверка Боковая 0007043881 |
| Ссылка на деталь | 0007043881 |
| Номер на схеме | 12 |
| Название детали | Элемент Упругий 0005061202 |
| Ссылка на деталь | 0005061202 |
| Номер на схеме | 12 |
| Название детали | Элемент Упругий 0005061202 |
| Ссылка на деталь | 0005061202 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Дверка Боковая П. 0005488165 |
| Ссылка на деталь | 0005488165 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 16 |
| Название детали | Втулка 0007842720 |
| Ссылка на деталь | 0007842720 |
| Номер на схеме | 17 |
| Название детали | Приемный Элемент Пальца 0007043690 |
| Ссылка на деталь | 0007043690 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002380670 |
| Ссылка на деталь | 0002380670 |
| Номер на схеме | 19 |
| Название детали | Винт Потайной 0002113080 |
| Ссылка на деталь | 0002113080 |
| Номер на схеме | 20 |
| Название детали | Замок 0005061100 |
| Ссылка на деталь | 0005061100 |
| Номер на схеме | 20 |
| Название детали | Дверка Боковая 0026448721 |
| Ссылка на деталь | 0026448721 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 21 |
| Название детали | Кронштейн 0007394351 |
| Ссылка на деталь | 0007394351 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 21 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 22 |
| Название детали | Пластина Металл. 0007394340 |
| Ссылка на деталь | 0007394340 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393890 |
| Ссылка на деталь | 0002393890 |
| Номер на схеме | 23 |
| Название детали | Предохранитель 0007045850 |
| Ссылка на деталь | 0007045850 |
| Номер на схеме | 23 |
| Название детали | Болт Анкерный 0005468071 |
| Ссылка на деталь | 0005468071 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 25 |
| Название детали | Элемент Упругий 0002172550 |
| Ссылка на деталь | 0002172550 |
| Номер на схеме | 26 |
| Название детали | Буфер Упорный 0009117161 |
| Ссылка на деталь | 0009117161 |
| Номер на схеме | 27 |
| Название детали | Защита 0005488680 |
| Ссылка на деталь | 0005488680 |
| Номер на схеме | 28 |
| Название детали | Предохранитель 0007045850 |
| Ссылка на деталь | 0007045850 |
| Номер на схеме | 32 |
| Название детали | Винт Потайной 0002113080 |
| Ссылка на деталь | 0002113080 |
| Номер на схеме | 33 |
| Название детали | Гайка 6-Гр. 0002380670 |
| Ссылка на деталь | 0002380670 |
| Номер на схеме | 34 |
| Название детали | Шайба Контактная 0002393890 |
| Ссылка на деталь | 0002393890 |
| Номер на схеме | 35 |
| Название детали | Втулка 0007842720 |
| Ссылка на деталь | 0007842720 |
| Номер на схеме | 36 |
| Название детали | Болт Анкерный 0005468071 |
| Ссылка на деталь | 0005468071 |
| Номер на схеме | 37 |
| Название детали | Замок 0005061100 |
| Ссылка на деталь | 0005061100 |
| Номер на схеме | 40 |
| Название детали | Элемент Дистанц. 0007045840 |
| Ссылка на деталь | 0007045840 |
| Номер на схеме | 41 |
| Название детали | Шайба 0002343200 |
| Ссылка на деталь | 0002343200 |
| Номер на схеме | 42 |
| Название детали | Буфер Упорный 0009117161 |
| Ссылка на деталь | 0009117161 |
| Номер на схеме | 50 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 50 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 51 |
| Название детали | Буфер Упорный 0008180960 |
| Ссылка на деталь | 0008180960 |
| Номер на схеме | 52 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 52 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Боковые заслонки, Навесные детали / пневматика, Облицовка / кожухи |
