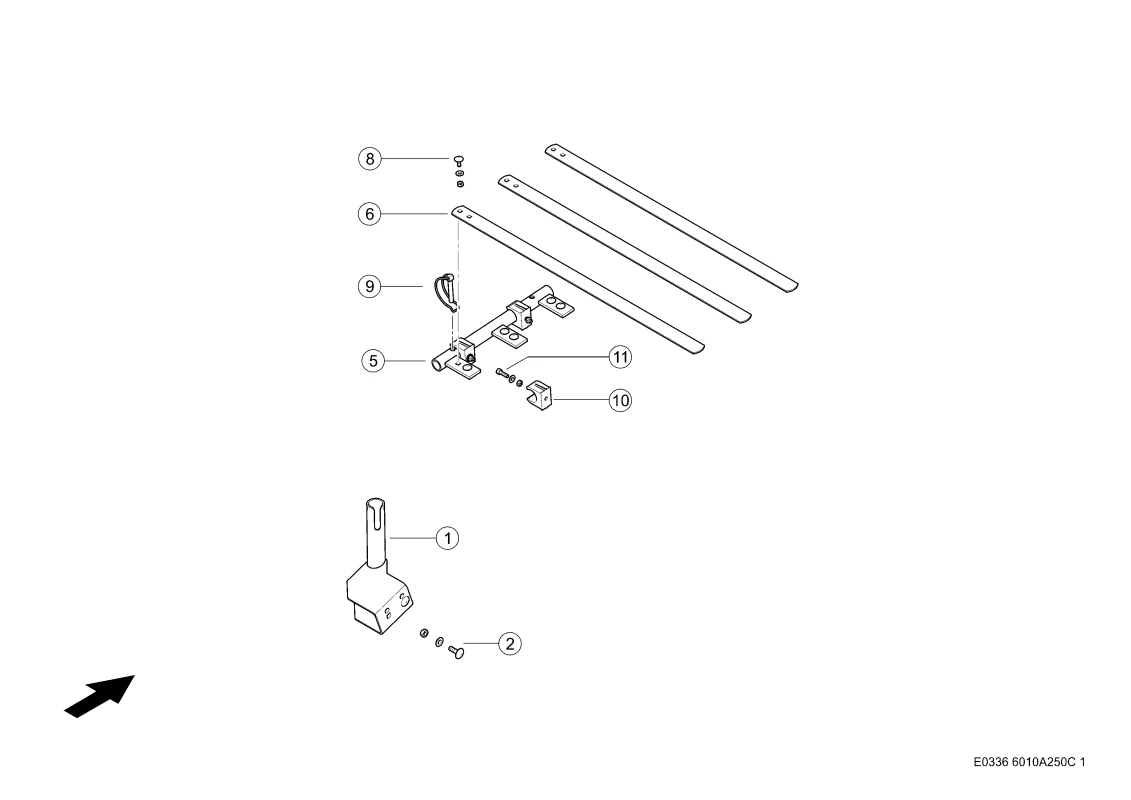

Чистик. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Чистик. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Держатель 0005571673 |
| Ссылка на деталь | 0005571673 |
| Номер на схеме | 2 |
| Название детали | Винт Полупотайной 0002335030 |
| Ссылка на деталь | 0002335030 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Дефлектор 0005571730 |
| Ссылка на деталь | 0005571730 |
| Номер на схеме | 6 |
| Название детали | Зубья Пружинные 0000615901 |
| Ссылка на деталь | 0000615901 |
| Номер на схеме | 8 |
| Название детали | Винт Полупотайной 0002364750 |
| Ссылка на деталь | 0002364750 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 9 |
| Название детали | Вставка Трубная 0009410057 |
| Ссылка на деталь | 0009410057 |
| Номер на схеме | 10 |
| Название детали | Зажим 0005572730 |
| Ссылка на деталь | 0005572730 |
| Номер на схеме | 11 |
| Название детали | Винт С Цил.гол. 0002381991 |
| Ссылка на деталь | 0002381991 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
