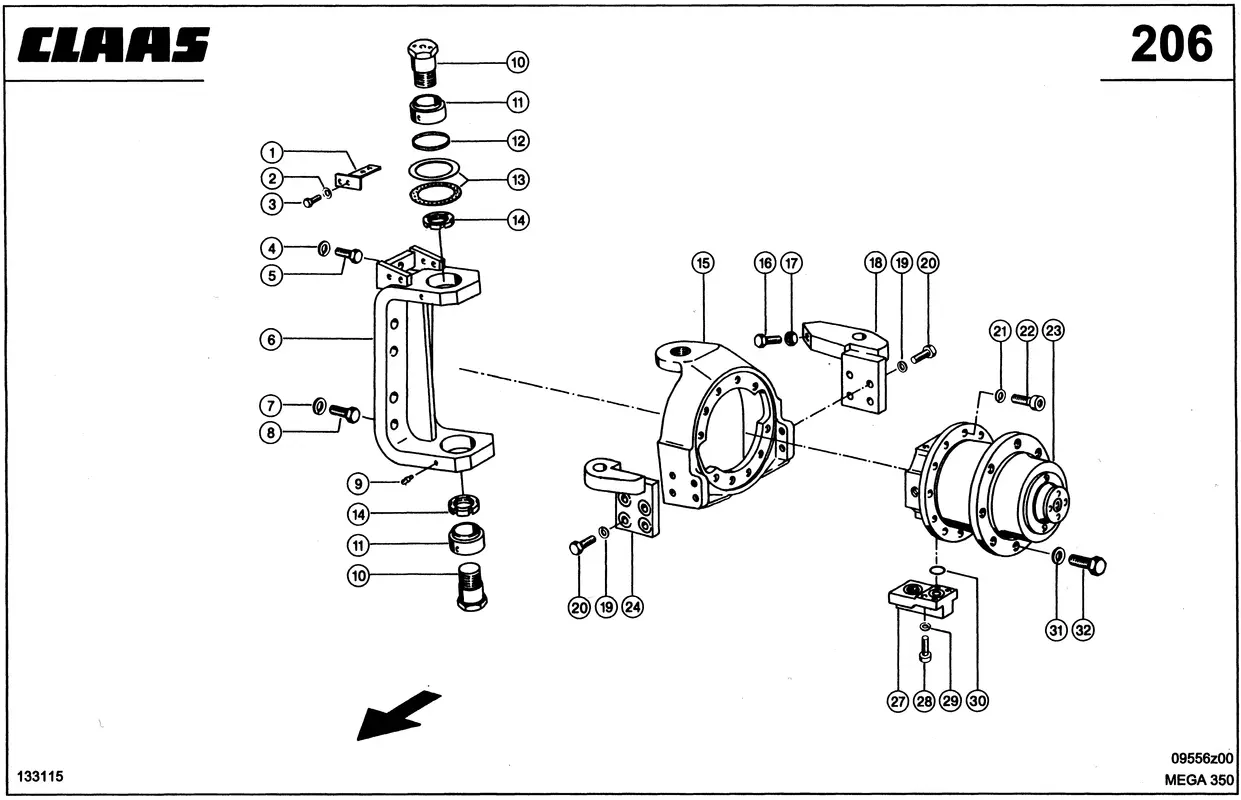

Claas 4-trac-система, n 08 / 70. Управляемый ведущий мост сзади. Ходовая часть. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Claas 4-trac-система, n 08 / 70. Управляемый ведущий мост сзади. Ходовая часть. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Уголок 0006499100 |
| Ссылка на деталь | 0006499100 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 4 |
| Название детали | Кольцо Пружинное 0002351351 |
| Ссылка на деталь | 0002351351 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002355860 |
| Ссылка на деталь | 0002355860 |
| Номер на схеме | 6 |
| Название детали | Ремком. Рамы 0006498930 |
| Ссылка на деталь | 0006498930 |
| Номер на схеме | 7 |
| Название детали | Кольцо Пружинное 0002351371 |
| Ссылка на деталь | 0002351371 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002375910 |
| Ссылка на деталь | 0002375910 |
| Номер на схеме | 9 |
| Название детали | Пресс-Масленка 0002369420 |
| Ссылка на деталь | 0002369420 |
| Номер на схеме | 10 |
| Название детали | Шкворень Пов.Кул. 0006498350 |
| Ссылка на деталь | 0006498350 |
| Номер на схеме | 11 |
| Название детали | Подшипник Шарнир. 0006498390 |
| Ссылка на деталь | 0006498390 |
| Номер на схеме | 12 |
| Название детали | Кольцо Центрир. 0006498370 |
| Ссылка на деталь | 0006498370 |
| Номер на схеме | 13 |
| Название детали | Шайба Осевая 0006499950 |
| Ссылка на деталь | 0006499950 |
| Номер на схеме | 14 |
| Название детали | Гайка Шлицевая 0002358060 |
| Ссылка на деталь | 0002358060 |
| Номер на схеме | 15 |
| Название детали | Кожух Кулака Пов. 0006498990 |
| Ссылка на деталь | 0006498990 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002355880 |
| Ссылка на деталь | 0002355880 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 0002361730 |
| Ссылка на деталь | 0002361730 |
| Номер на схеме | 18 |
| Название детали | Кроншт.Шарн.Лев. 0006499041 |
| Ссылка на деталь | 0006499041 |
| Номер на схеме | 18 |
| Название детали | Кроншт.Шарн.Прав. 0006499071 |
| Ссылка на деталь | 0006499071 |
| Номер на схеме | 19 |
| Название детали | Кольцо Пружинное 0002351351 |
| Ссылка на деталь | 0002351351 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002153520 |
| Ссылка на деталь | 0002153520 |
| Номер на схеме | 21 |
| Название детали | Кольцо Стопорное 0002152911 |
| Ссылка на деталь | 0002152911 |
| Номер на схеме | 22 |
| Название детали | Винт С Цил.Гол. 0002422970 |
| Ссылка на деталь | 0002422970 |
| Номер на схеме | 23 |
| Название детали | Ступица Колеса 0006499061 |
| Ссылка на деталь | 0006499061 |
| Номер на схеме | 23 |
| Название детали | Гидромотор 0006943590 |
| Ссылка на деталь | 0006943590 |
| Номер на схеме | 23 |
| Название детали | Редуктор Планет. 0006943600 |
| Ссылка на деталь | 0006943600 |
| Номер на схеме | 23 |
| Название детали | Кпл.Уплотнений 0006699090 |
| Ссылка на деталь | 0006699090 |
| Номер на схеме | 24 |
| Название детали | Кронштейн Шарнира 0006499031 |
| Ссылка на деталь | 0006499031 |
| Номер на схеме | 27 |
| Название детали | Пластина Переход. 0006499081 |
| Ссылка на деталь | 0006499081 |
| Номер на схеме | 28 |
| Название детали | Винт С Цил.гол. 0002362270 |
| Ссылка на деталь | 0002362270 |
| Номер на схеме | 29 |
| Название детали | Кольцо Стопорное 0002427631 |
| Ссылка на деталь | 0002427631 |
| Номер на схеме | 30 |
| Название детали | Кольцо Уплотнит. 0002119080 |
| Ссылка на деталь | 0002119080 |
| Номер на схеме | 31 |
| Название детали | Кольцо Пружинное 0002332240 |
| Ссылка на деталь | 0002332240 |
| Номер на схеме | 32 |
| Название детали | Болт 6-Гр. 0000900360 |
| Ссылка на деталь | 0000900360 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Claas 4-trac-система, n 08 / 70, Управляемый Ведущий Мост Сзади, Ходовая Часть |
