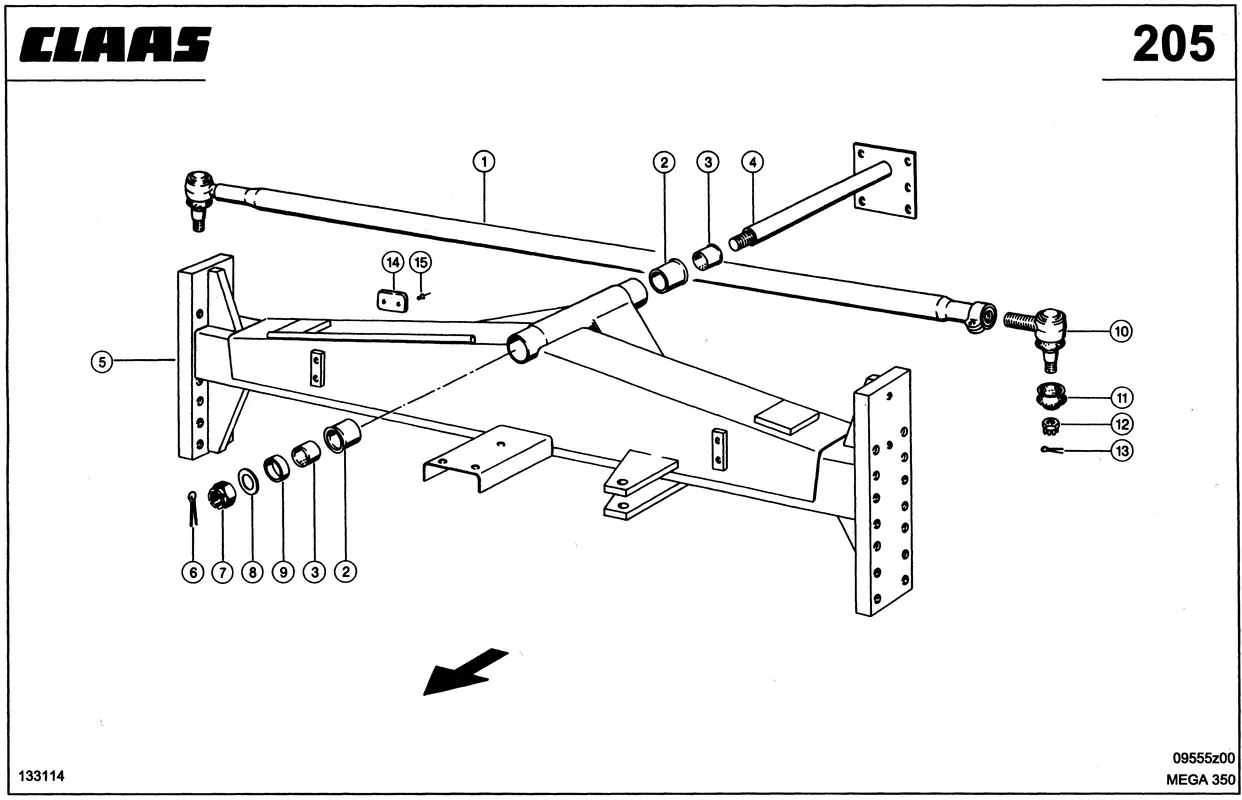

Claas 4-trac-система, n 08 / 70. Управляемый ведущий мост сзади. Запчасти для ходовой части зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Claas 4-trac-система, n 08 / 70. Управляемый ведущий мост сзади. Запчасти для ходовой части зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Тяга Рулевая Поп. 0006498381 |
| Ссылка на деталь | 0006498381 |
| Номер на схеме | 2 |
| Название детали | Втулка Смонт. 0006499130 |
| Ссылка на деталь | 0006499130 |
| Номер на схеме | 3 |
| Название детали | Втулка Подшипника 0006551431 |
| Ссылка на деталь | 0006551431 |
| Номер на схеме | 4 |
| Название детали | Палец 0006878301 |
| Ссылка на деталь | 0006878301 |
| Номер на схеме | 5 |
| Название детали | Корпус Упр. Моста 0006498982 |
| Ссылка на деталь | 0006498982 |
| Номер на схеме | 6 |
| Название детали | Шплинт 0002378830 |
| Ссылка на деталь | 0002378830 |
| Номер на схеме | 7 |
| Название детали | Гайка Корончатая 0002332740 |
| Ссылка на деталь | 0002332740 |
| Номер на схеме | 8 |
| Название детали | Шайба Подкладная 0002336660 |
| Ссылка на деталь | 0002336660 |
| Номер на схеме | 9 |
| Название детали | Кольцо Распорное 0006441500 |
| Ссылка на деталь | 0006441500 |
| Номер на схеме | 10 |
| Название детали | Шарнир Шаровой 0006433100 |
| Ссылка на деталь | 0006433100 |
| Номер на схеме | 11 |
| Название детали | Колпачок Уплотн. 0006433110 |
| Ссылка на деталь | 0006433110 |
| Номер на схеме | 12 |
| Название детали | Гайка Корончатая 0007631190 |
| Ссылка на деталь | 0007631190 |
| Номер на схеме | 13 |
| Название детали | Шплинт 0002441310 |
| Ссылка на деталь | 0002441310 |
| Номер на схеме | 14 |
| Название детали | Отражатель Красн. 0005915740 |
| Ссылка на деталь | 0005915740 |
| Номер на схеме | 15 |
| Название детали | Заклепка Глухая 0002391530 |
| Ссылка на деталь | 0002391530 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Mega-350 |
| Узел | Claas 4-trac-система, n 08 / 70, Управляемый Ведущий Мост Сзади, Ходовая Часть |
