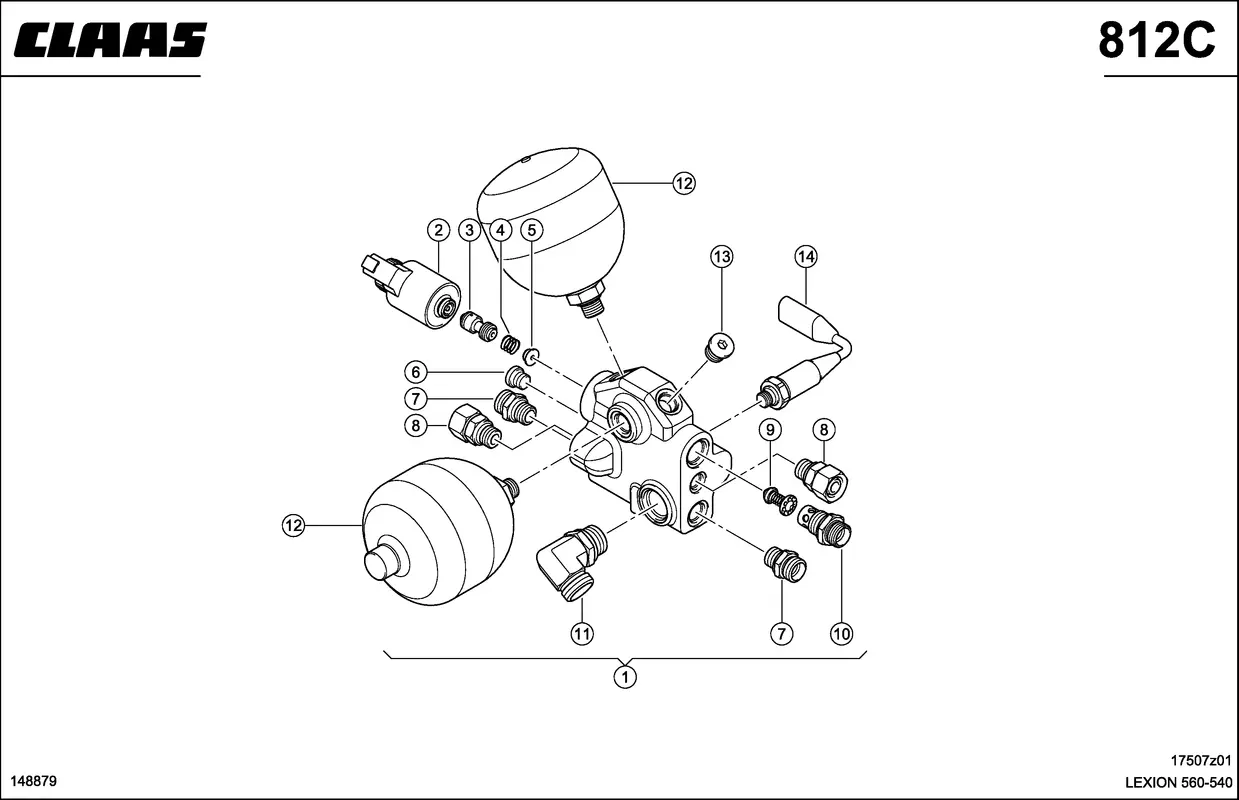

Демфирующий клапан. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 4
Демфирующий клапан. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 4
Описание
| Номер на схеме | 0 |
| Название детали | Блок Накопительн. 0000556220 |
| Ссылка на деталь | 0000556220 |
| Номер на схеме | 1 |
| Название детали | Блок Накопительн. 0000555501 |
| Ссылка на деталь | 0000555501 |
| Номер на схеме | 2 |
| Название детали | Соленоид 0000404430 |
| Ссылка на деталь | 0000404430 |
| Номер на схеме | 3 |
| Название детали | Распределитель 0000554900 |
| Ссылка на деталь | 0000554900 |
| Номер на схеме | 4 |
| Название детали | Пружина Сжатия 0000552400 |
| Ссылка на деталь | 0000552400 |
| Номер на схеме | 5 |
| Название детали | Центровка Рессоры 0000557030 |
| Ссылка на деталь | 0000557030 |
| Номер на схеме | 6 |
| Название детали | Пробка Резьбов. 0002130990 |
| Ссылка на деталь | 0002130990 |
| Номер на схеме | 7 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 8 |
| Название детали | Штуцер Резьбовой 0002184060 |
| Ссылка на деталь | 0002184060 |
| Номер на схеме | 9 |
| Название детали | Клапан Обратный 0002190900 |
| Ссылка на деталь | 0002190900 |
| Номер на схеме | 10 |
| Название детали | Соединение Резьб. 0000555450 |
| Ссылка на деталь | 0000555450 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0002159220 |
| Ссылка на деталь | 0002159220 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002190260 |
| Ссылка на деталь | 0002190260 |
| Номер на схеме | 12 |
| Название детали | Полоса 0005561900 |
| Ссылка на деталь | 0005561900 |
| Номер на схеме | 13 |
| Название детали | Пробка Резьбов. 0002131010 |
| Ссылка на деталь | 0002131010 |
| Номер на схеме | 14 |
| Название детали | Датчик Давления 0000142084 |
| Ссылка на деталь | 0000142084 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел |
