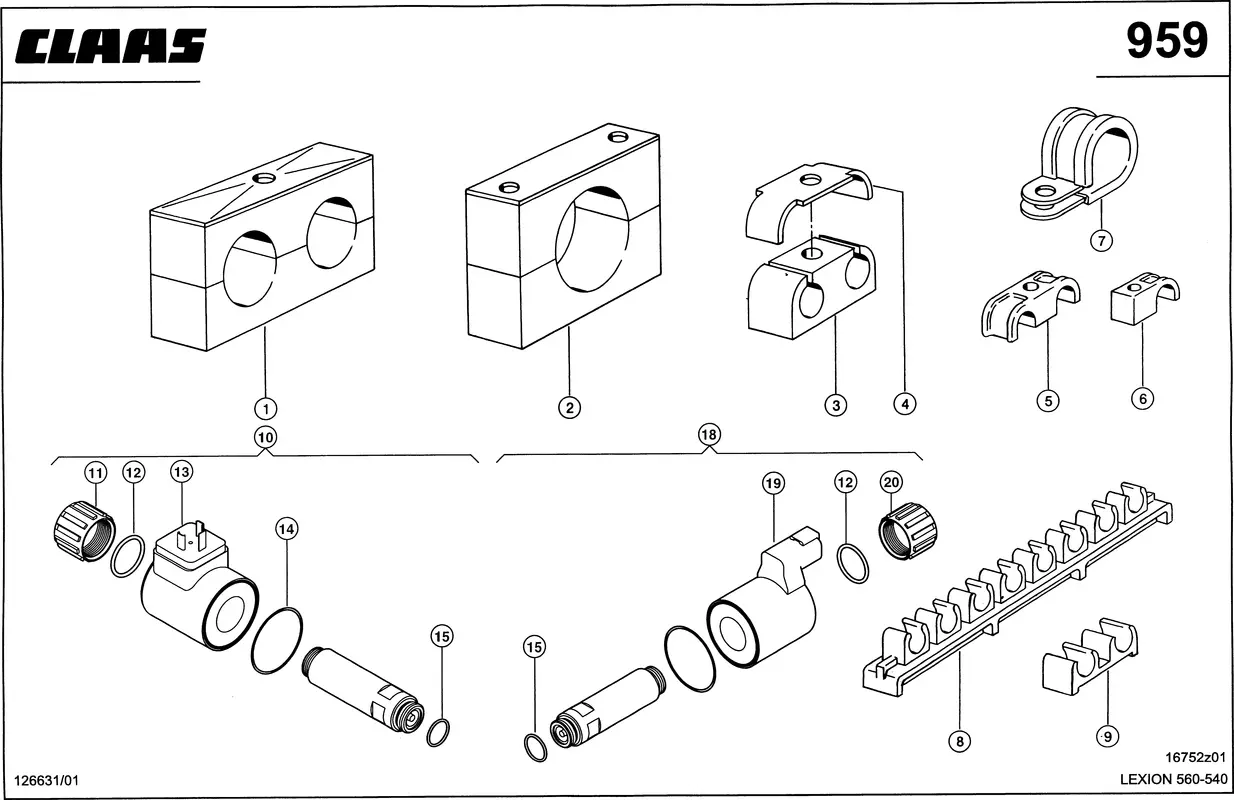

Детали крепления трубопроводов. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Детали крепления трубопроводов. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Хомут Сдвоенный 0006979590 |
| Ссылка на деталь | 0006979590 |
| Номер на схеме | 1 |
| Название детали | Пара Полузажимов 0006890600 |
| Ссылка на деталь | 0006890600 |
| Номер на схеме | 1 |
| Название детали | Хомут Сдвоенный 0006895560 |
| Ссылка на деталь | 0006895560 |
| Номер на схеме | 1 |
| Название детали | Хомут Сдвоенный 0006898190 |
| Ссылка на деталь | 0006898190 |
| Номер на схеме | 2 |
| Название детали | Хомут Одинарный 0005755890 |
| Ссылка на деталь | 0005755890 |
| Номер на схеме | 2 |
| Название детали | Хомут Одинарный 0005796720 |
| Ссылка на деталь | 0005796720 |
| Номер на схеме | 2 |
| Название детали | Хомут Одинарный 0005796870 |
| Ссылка на деталь | 0005796870 |
| Номер на схеме | 2 |
| Название детали | Пара Полузажимов 0007387621 |
| Ссылка на деталь | 0007387621 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0000714560 |
| Ссылка на деталь | 0000714560 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006071110 |
| Ссылка на деталь | 0006071110 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006071780 |
| Ссылка на деталь | 0006071780 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006836600 |
| Ссылка на деталь | 0006836600 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0007387630 |
| Ссылка на деталь | 0007387630 |
| Номер на схеме | 4 |
| Название детали | Скоба Крепежная 0000714540 |
| Ссылка на деталь | 0000714540 |
| Номер на схеме | 4 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 4 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 4 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 4 |
| Название детали | Скоба Крепежная 0006892370 |
| Ссылка на деталь | 0006892370 |
| Номер на схеме | 5 |
| Название детали | Хомут Сдвоенный 0007234980 |
| Ссылка на деталь | 0007234980 |
| Номер на схеме | 5 |
| Название детали | Хомут Сдвоенный 0007152410 |
| Ссылка на деталь | 0007152410 |
| Номер на схеме | 5 |
| Название детали | Хомут Сдвоенный 0007235000 |
| Ссылка на деталь | 0007235000 |
| Номер на схеме | 5 |
| Название детали | Хомут Сдвоенный 0007235010 |
| Ссылка на деталь | 0007235010 |
| Номер на схеме | 6 |
| Название детали | Хомут Одинарный 0000712410 |
| Ссылка на деталь | 0000712410 |
| Номер на схеме | 6 |
| Название детали | Хомут Одинарный 0000707280 |
| Ссылка на деталь | 0000707280 |
| Номер на схеме | 6 |
| Название детали | Хомут Одинарный 0002161170 |
| Ссылка на деталь | 0002161170 |
| Номер на схеме | 6 |
| Название детали | Хомут Одинарный 0007152420 |
| Ссылка на деталь | 0007152420 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002154110 |
| Ссылка на деталь | 0002154110 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002112390 |
| Ссылка на деталь | 0002112390 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002117090 |
| Ссылка на деталь | 0002117090 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002150790 |
| Ссылка на деталь | 0002150790 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002150830 |
| Ссылка на деталь | 0002150830 |
| Номер на схеме | 7 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 7 |
| Название детали | Хомут 0002156120 |
| Ссылка на деталь | 0002156120 |
| Номер на схеме | 7 |
| Название детали | Хомут 0002161560 |
| Ссылка на деталь | 0002161560 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002382470 |
| Ссылка на деталь | 0002382470 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002394381 |
| Ссылка на деталь | 0002394381 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 8 |
| Название детали | Держатель Провод. 0006671380 |
| Ссылка на деталь | 0006671380 |
| Номер на схеме | 9 |
| Название детали | Держатель Провод. 0007387750 |
| Ссылка на деталь | 0007387750 |
| Номер на схеме | 9 |
| Название детали | Держатель Провод. 0007387760 |
| Ссылка на деталь | 0007387760 |
| Номер на схеме | 10 |
| Название детали | Электромагнит 0002130181 |
| Ссылка на деталь | 0002130181 |
| Номер на схеме | 10 |
| Название детали | Электромагнит 0002130301 |
| Ссылка на деталь | 0002130301 |
| Номер на схеме | 10 |
| Название детали | Соленоид 0002131321 |
| Ссылка на деталь | 0002131321 |
| Номер на схеме | 10 |
| Название детали | Соленоид 0002133701 |
| Ссылка на деталь | 0002133701 |
| Номер на схеме | 10 |
| Название детали | Соленоид 0002132081 |
| Ссылка на деталь | 0002132081 |
| Номер на схеме | 10 |
| Название детали | Соленоид 0002131291 |
| Ссылка на деталь | 0002131291 |
| Номер на схеме | 10 |
| Название детали | Соленоид 0000840700 |
| Ссылка на деталь | 0000840700 |
| Номер на схеме | 10 |
| Название детали | Соленоид 0002182090 |
| Ссылка на деталь | 0002182090 |
| Номер на схеме | 10 |
| Название детали | Соленоид 0000833171 |
| Ссылка на деталь | 0000833171 |
| Номер на схеме | 11 |
| Название детали | Гайка Накидная 0002134550 |
| Ссылка на деталь | 0002134550 |
| Номер на схеме | 11 |
| Название детали | Гайка Накидная 0002181990 |
| Ссылка на деталь | 0002181990 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002115070 |
| Ссылка на деталь | 0002115070 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002181930 |
| Ссылка на деталь | 0002181930 |
| Номер на схеме | 13 |
| Название детали | Катушка 0002134450 |
| Ссылка на деталь | 0002134450 |
| Номер на схеме | 13 |
| Название детали | Катушка 0002134470 |
| Ссылка на деталь | 0002134470 |
| Номер на схеме | 13 |
| Название детали | Катушка 0002182100 |
| Ссылка на деталь | 0002182100 |
| Номер на схеме | 13 |
| Название детали | Катушка 0002134970 |
| Ссылка на деталь | 0002134970 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0009432290 |
| Ссылка на деталь | 0009432290 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнит. 0002135910 |
| Ссылка на деталь | 0002135910 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000404430 |
| Ссылка на деталь | 0000404430 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000393150 |
| Ссылка на деталь | 0000393150 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000393960 |
| Ссылка на деталь | 0000393960 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000394000 |
| Ссылка на деталь | 0000394000 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000395560 |
| Ссылка на деталь | 0000395560 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000398540 |
| Ссылка на деталь | 0000398540 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000404390 |
| Ссылка на деталь | 0000404390 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000394480 |
| Ссылка на деталь | 0000394480 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000397420 |
| Ссылка на деталь | 0000397420 |
| Номер на схеме | 18 |
| Название детали | Соленоид 0000404450 |
| Ссылка на деталь | 0000404450 |
| Номер на схеме | 18 |
| Название детали | Защита 0005525100 |
| Ссылка на деталь | 0005525100 |
| Номер на схеме | 19 |
| Название детали | Реле 0000393991 |
| Ссылка на деталь | 0000393991 |
| Номер на схеме | 19 |
| Название детали | Реле 0000393971 |
| Ссылка на деталь | 0000393971 |
| Номер на схеме | 19 |
| Название детали | Реле 0000404460 |
| Ссылка на деталь | 0000404460 |
| Номер на схеме | 19 |
| Название детали | Реле 0000397430 |
| Ссылка на деталь | 0000397430 |
| Номер на схеме | 20 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
| Номер на схеме | 20 |
| Название детали | Гайка Накидная 0002181990 |
| Ссылка на деталь | 0002181990 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Детали крепления трубопроводов |
