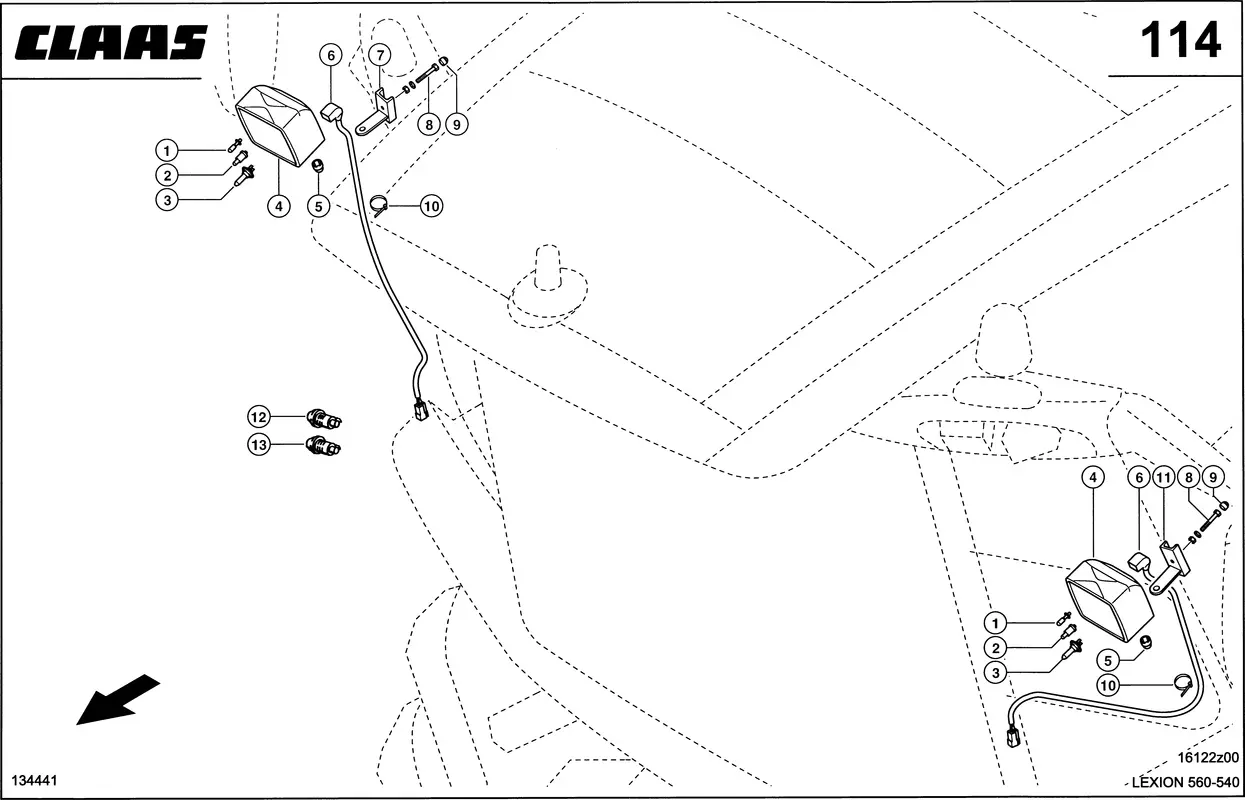

Дополн.-Исполнение. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Дополн.-Исполнение. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 113576215
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Лампа Накаливания 0002380910 |
Ссылка на деталь | 0002380910 |
Номер на схеме | 2 |
Название детали | Лампа Накаливания 0002379060 |
Ссылка на деталь | 0002379060 |
Номер на схеме | 3 |
Название детали | Лампа Накаливания 0002164220 |
Ссылка на деталь | 0002164220 |
Номер на схеме | 4 |
Название детали | Фара 0000137340 |
Ссылка на деталь | 0000137340 |
Номер на схеме | 5 |
Название детали | Колпак Защитный 0002136620 |
Ссылка на деталь | 0002136620 |
Номер на схеме | 6 |
Название детали | Кабель 0000150710 |
Ссылка на деталь | 0000150710 |
Номер на схеме | 7 |
Название детали | Держатель Лампы П 0005466840 |
Ссылка на деталь | 0005466840 |
Номер на схеме | 8 |
Название детали | Болт 6-Гр. 0002378540 |
Ссылка на деталь | 0002378540 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 9 |
Название детали | Колпачок 0002154320 |
Ссылка на деталь | 0002154320 |
Номер на схеме | 10 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 11 |
Название детали | Держатель Лампы Л 0005466820 |
Ссылка на деталь | 0005466820 |
Номер на схеме | 12 |
Название детали | Кнопка Нажимная 0000123770 |
Ссылка на деталь | 0000123770 |
Номер на схеме | 13 |
Название детали | Кнопка Нажимная 0000123780 |
Ссылка на деталь | 0000123780 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Дополн.-Исполнение, Освещение Дороги, Электрика / Электроника |
