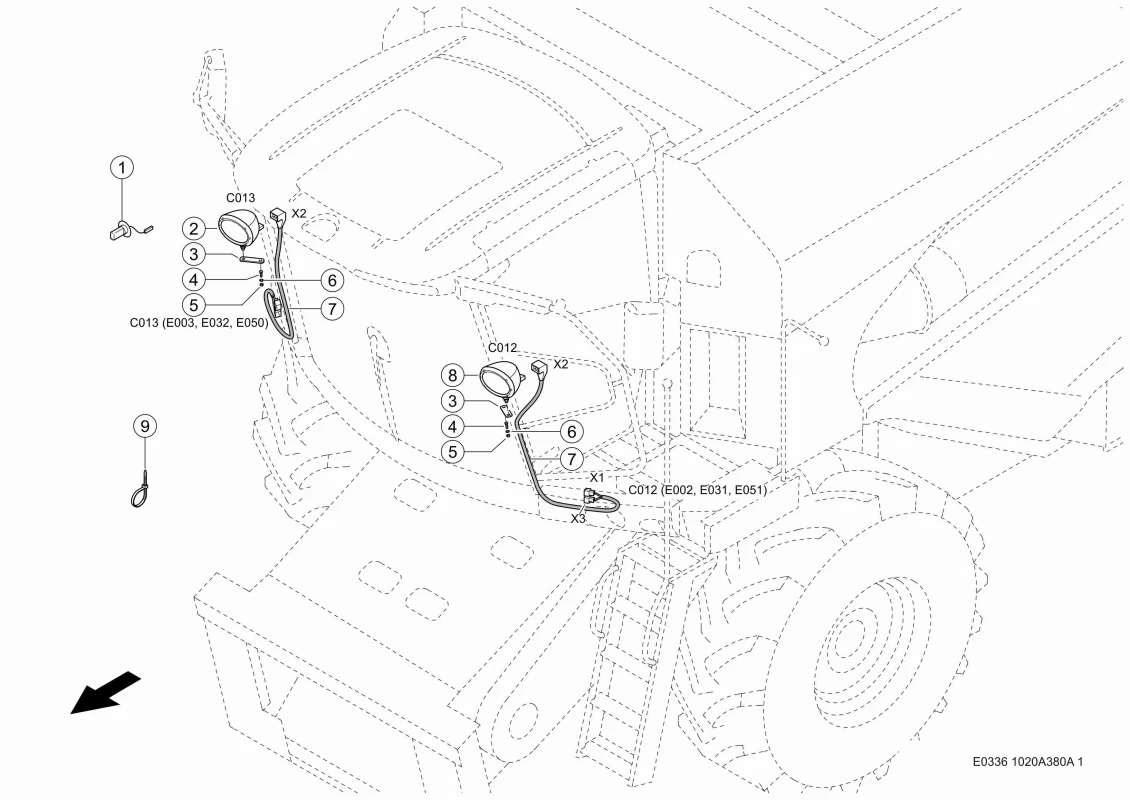

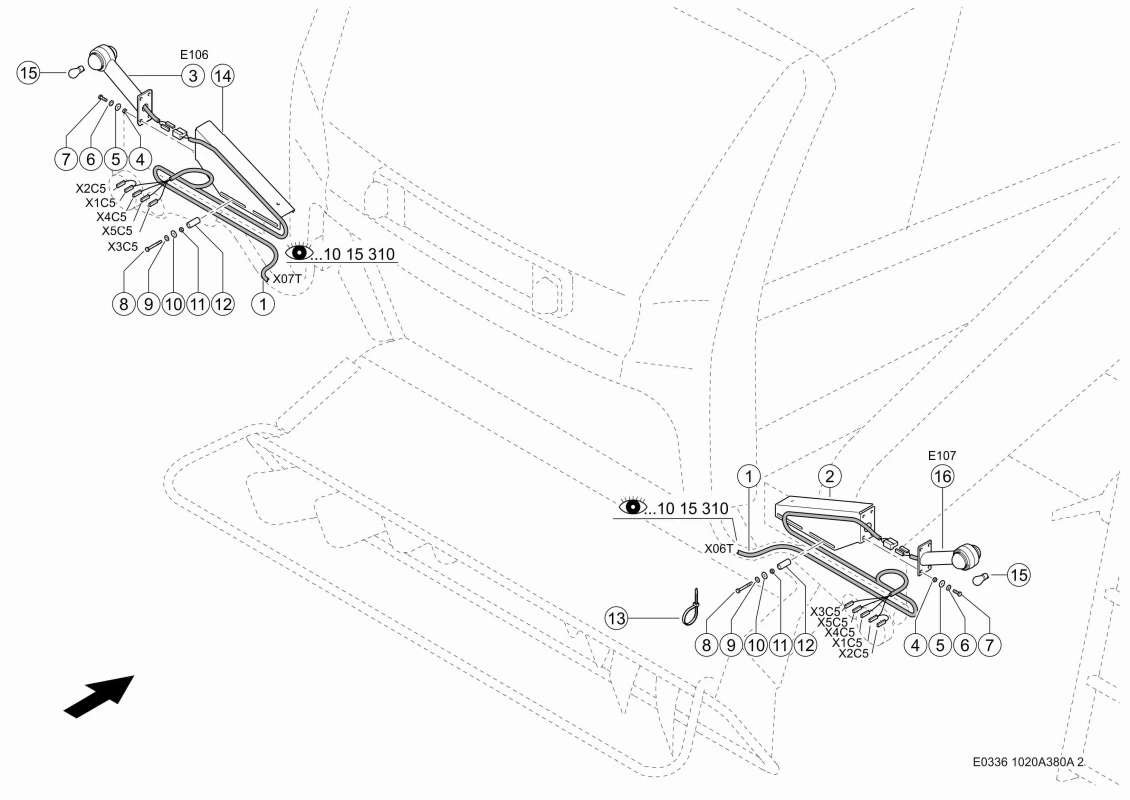

Дополнительное освещение. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Дополнительное освещение. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0000161932 |
| Ссылка на деталь | 0000161932 |
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 1 |
| Название детали | Лампа Накаливания 0002154270 |
| Ссылка на деталь | 0002154270 |
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 2 |
| Название детали | Провод 0007123880 |
| Ссылка на деталь | 0007123880 |
| Номер на схеме | 2 |
| Название детали | Фара 0000155610 |
| Ссылка на деталь | 0000155610 |
| Номер на схеме | 2 |
| Название детали | Держатель Правый 0005500620 |
| Ссылка на деталь | 0005500620 |
| Номер на схеме | 3 |
| Название детали | Пластина 0005654952 |
| Ссылка на деталь | 0005654952 |
| Номер на схеме | 3 |
| Название детали | Фонарь Стояночный 0006581760 |
| Ссылка на деталь | 0006581760 |
| Номер на схеме | 3 |
| Название детали | Фонарь Габарит. 0000147891 |
| Ссылка на деталь | 0000147891 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 4 |
| Название детали | Держатель Лампы П 0007945330 |
| Ссылка на деталь | 0007945330 |
| Номер на схеме | 5 |
| Название детали | Крепежный Хомут 0002154110 |
| Ссылка на деталь | 0002154110 |
| Номер на схеме | 5 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Фонарь Габарит. 0006439800 |
| Ссылка на деталь | 0006439800 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 6 |
| Название детали | Лампа Накаливания 0002379060 |
| Ссылка на деталь | 0002379060 |
| Номер на схеме | 6 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 6 |
| Название детали | Комплект Проводов 0000161433 |
| Ссылка на деталь | 0000161433 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 7 |
| Название детали | Комплект Проводов 0000161441 |
| Ссылка на деталь | 0000161441 |
| Номер на схеме | 7 |
| Название детали | Комплект Проводов 0000161612 |
| Ссылка на деталь | 0000161612 |
| Номер на схеме | 7 |
| Название детали | Удлинитель 0006439860 |
| Ссылка на деталь | 0006439860 |
| Номер на схеме | 8 |
| Название детали | Комплект Проводов 0000161681 |
| Ссылка на деталь | 0000161681 |
| Номер на схеме | 8 |
| Название детали | Фара 0000155610 |
| Ссылка на деталь | 0000155610 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002355090 |
| Ссылка на деталь | 0002355090 |
| Номер на схеме | 8 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 9 |
| Название детали | Комплект Проводов 0000161691 |
| Ссылка на деталь | 0000161691 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 9 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 9 |
| Название детали | Винт С Цил.гол. 0002420440 |
| Ссылка на деталь | 0002420440 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002372160 |
| Ссылка на деталь | 0002372160 |
| Номер на схеме | 9 |
| Название детали | Кольцо Пружинное 0002364901 |
| Ссылка на деталь | 0002364901 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 10 |
| Название детали | Фонарь Габарит. 0006439800 |
| Ссылка на деталь | 0006439800 |
| Номер на схеме | 10 |
| Название детали | Лампа Накаливания 0002335460 |
| Ссылка на деталь | 0002335460 |
| Номер на схеме | 11 |
| Название детали | Лампа Накаливания 0001779060 |
| Ссылка на деталь | 0001779060 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 12 |
| Название детали | Трубка 0007347721 |
| Ссылка на деталь | 0007347721 |
| Номер на схеме | 12 |
| Название детали | Фонарь Стояночный 0006581760 |
| Ссылка на деталь | 0006581760 |
| Номер на схеме | 13 |
| Название детали | Лампа Накаливания 0002335460 |
| Ссылка на деталь | 0002335460 |
| Номер на схеме | 13 |
| Название детали | Стяжка Кабельная 0007556460 |
| Ссылка на деталь | 0007556460 |
| Номер на схеме | 14 |
| Название детали | Держатель Левый 0005500630 |
| Ссылка на деталь | 0005500630 |
| Номер на схеме | 14 |
| Название детали | Лампа Накаливания 0001779060 |
| Ссылка на деталь | 0001779060 |
| Номер на схеме | 15 |
| Название детали | Лампа Накаливания 0002449810 |
| Ссылка на деталь | 0002449810 |
| Номер на схеме | 16 |
| Название детали | Фонарь Габарит. 0000147891 |
| Ссылка на деталь | 0000147891 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Дополнительное освещение, Освещение Дороги, Электрика / Электроника |
