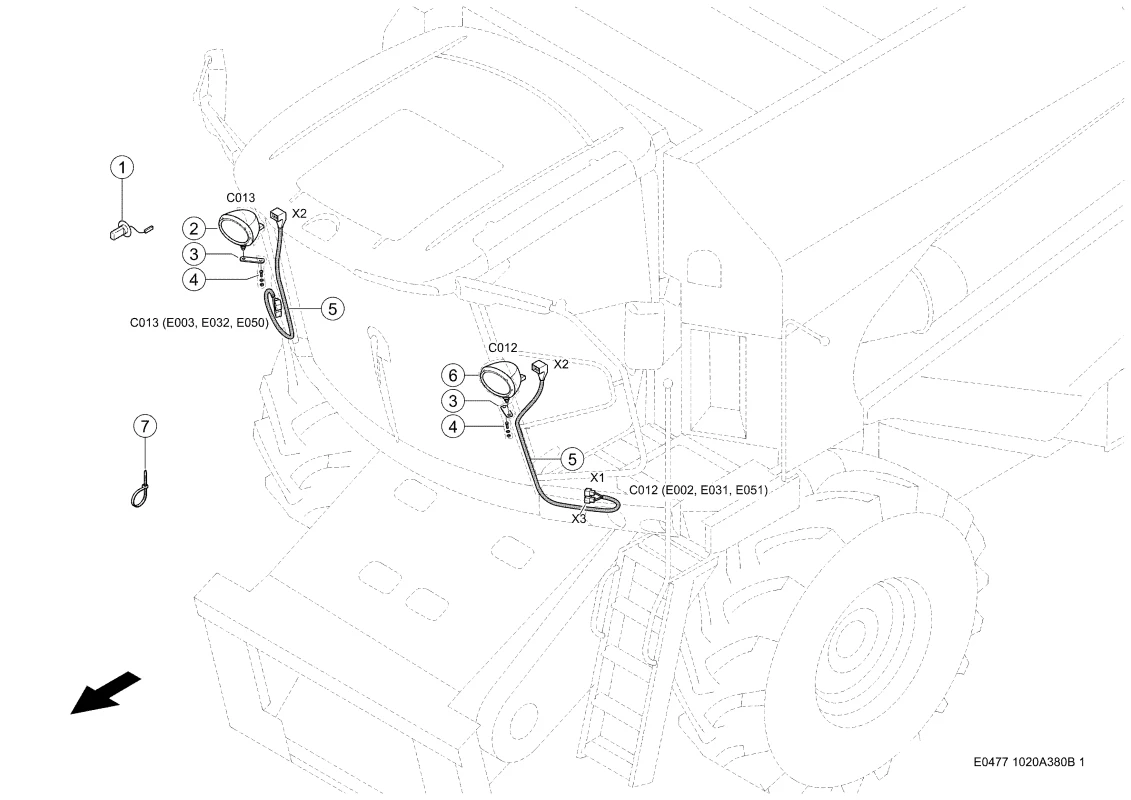

Дополнительное освещение. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Дополнительное освещение. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Артикул: 166677771 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Лампа Накаливания 0002154270 |
Ссылка на деталь | 0002154270 |
Номер на схеме | 2 |
Название детали | Фара 0000155610 |
Ссылка на деталь | 0000155610 |
Номер на схеме | 3 |
Название детали | Пластина 0005654952 |
Ссылка на деталь | 0005654952 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 4 |
Название детали | Плоская Шайба 0002369122 |
Ссылка на деталь | 0002369122 |
Номер на схеме | 4 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 5 |
Название детали | Комплект Проводов 0000161612 |
Ссылка на деталь | 0000161612 |
Номер на схеме | 6 |
Название детали | Фара 0000155610 |
Ссылка на деталь | 0000155610 |
Номер на схеме | 7 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Дополнительное освещение, Освещение Дороги, Электрика / Электроника |
