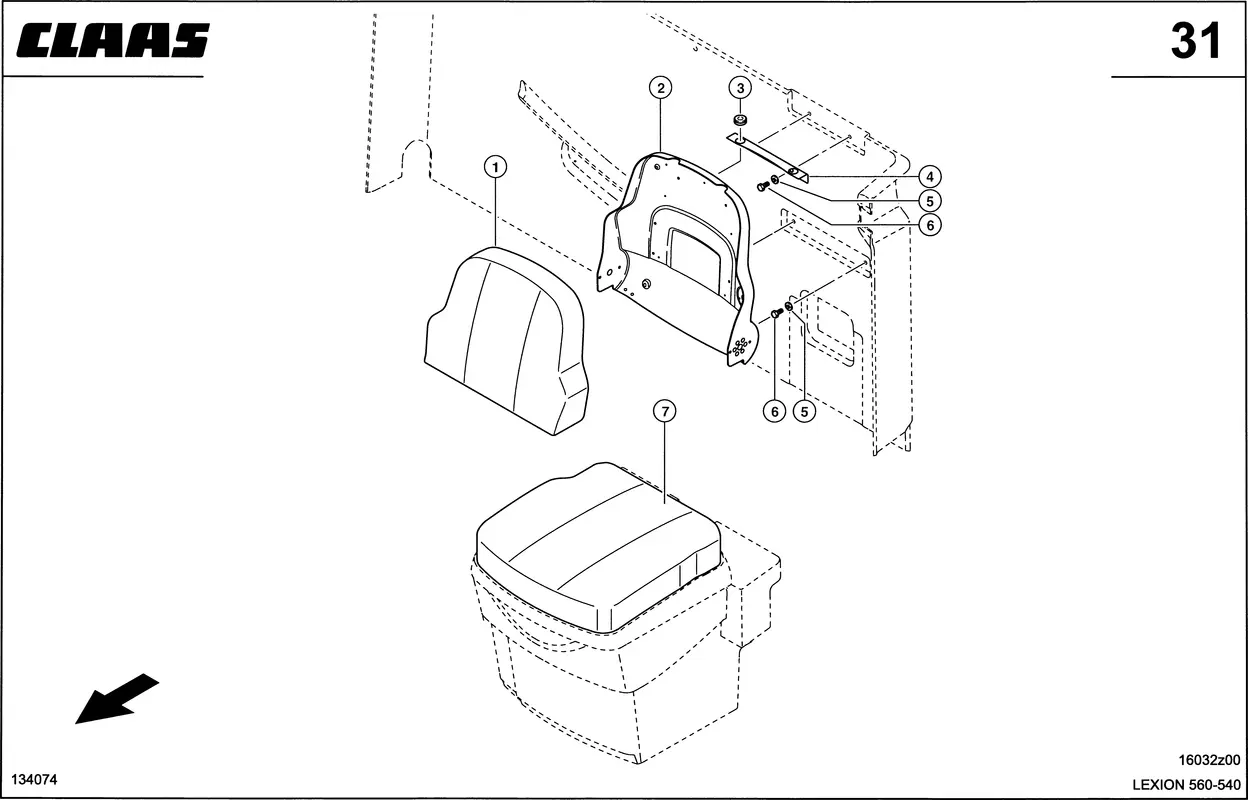

Дополнительное сидение. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Дополнительное сидение. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 175476667
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Подушка Спинки 0005468030 |
Ссылка на деталь | 0005468030 |
Номер на схеме | 2 |
Название детали | Сиденье Пассажира 0005468020 |
Ссылка на деталь | 0005468020 |
Номер на схеме | 3 |
Название детали | Провод 0007123880 |
Ссылка на деталь | 0007123880 |
Номер на схеме | 4 |
Название детали | Уголок 0005467740 |
Ссылка на деталь | 0005467740 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 6 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 7 |
Название детали | Подушка Сиденья 0005467070 |
Ссылка на деталь | 0005467070 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Дополнительное сидение, Кабина / площадка водителя, Площадка Водителя |
