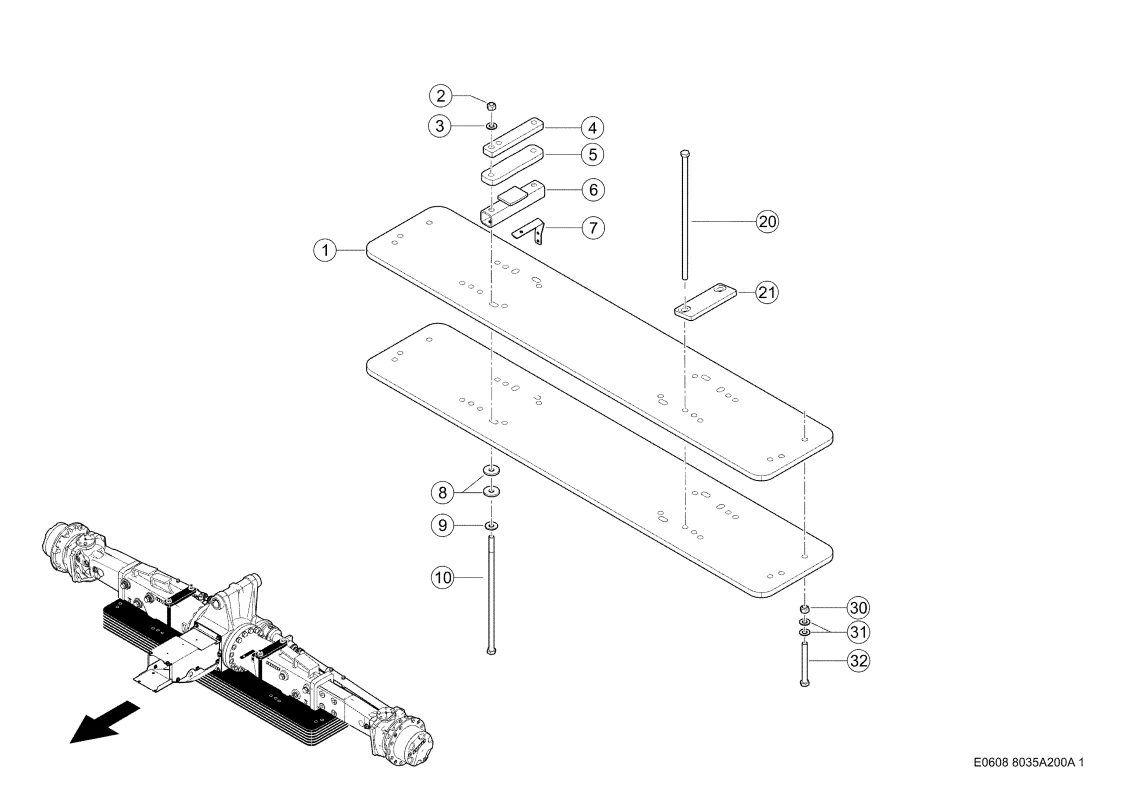

Дополнительный груз сзади. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 2
Дополнительный груз сзади. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Груз. Дополн. 0006696843 |
| Ссылка на деталь | 0006696843 |
| Номер на схеме | 2 |
| Название детали | Гайка Стопорная 0002380470 |
| Ссылка на деталь | 0002380470 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393910 |
| Ссылка на деталь | 0002393910 |
| Номер на схеме | 4 |
| Название детали | Пластина 0014997420 |
| Ссылка на деталь | 0014997420 |
| Номер на схеме | 5 |
| Название детали | Пластина 0014997310 |
| Ссылка на деталь | 0014997310 |
| Номер на схеме | 6 |
| Название детали | Крепление 0014997320 |
| Ссылка на деталь | 0014997320 |
| Номер на схеме | 7 |
| Название детали | Держатель 0014997410 |
| Ссылка на деталь | 0014997410 |
| Номер на схеме | 8 |
| Название детали | Шайба 0007203720 |
| Ссылка на деталь | 0007203720 |
| Номер на схеме | 9 |
| Название детали | Шайба Тарельчатая 0002336710 |
| Ссылка на деталь | 0002336710 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002174660 |
| Ссылка на деталь | 0002174660 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002162400 |
| Ссылка на деталь | 0002162400 |
| Номер на схеме | 21 |
| Название детали | Пластина 0007315251 |
| Ссылка на деталь | 0007315251 |
| Номер на схеме | 30 |
| Название детали | Гайка Стопорная 0002380470 |
| Ссылка на деталь | 0002380470 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393910 |
| Ссылка на деталь | 0002393910 |
| Номер на схеме | 32 |
| Название детали | Болт 6-Гр. 0002423960 |
| Ссылка на деталь | 0002423960 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Балласт / Дополнительный Груз, Дополнительный груз сзади, Навесные детали / пневматика |
