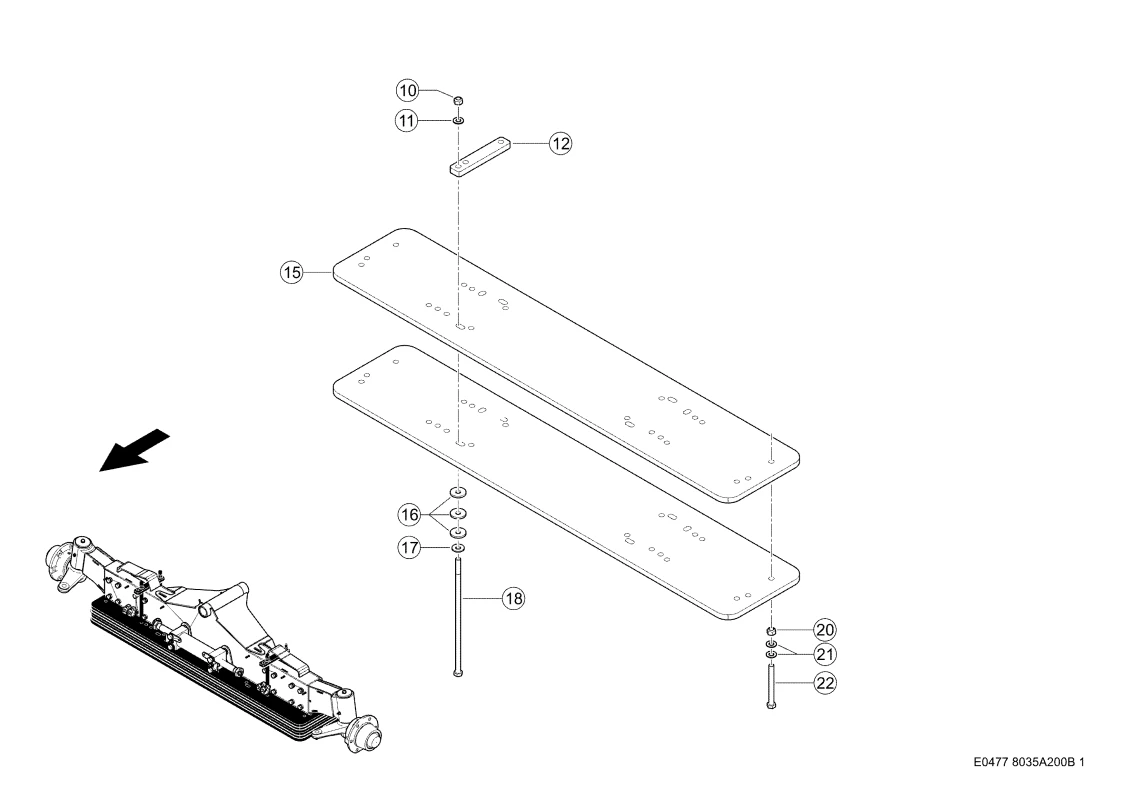

Дополнительный груз сзади. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1

Дополнительный груз сзади. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1

Артикул: 139778261 Категории: ,

Описание

Номер на схеме 10
Название детали Гайка Стопорная 0002380470
Ссылка на деталь 0002380470
Номер на схеме 11
Название детали Шайба Контактная 0002393910
Ссылка на деталь 0002393910
Номер на схеме 12
Название детали Пластина 0014997420
Ссылка на деталь 0014997420
Номер на схеме 15
Название детали Груз. Дополн. 0006696843
Ссылка на деталь 0006696843
Номер на схеме 15
Название детали Груз. Дополн. 0006696843
Ссылка на деталь 0006696843
Номер на схеме 15
Название детали Груз. Дополн. 0006696843
Ссылка на деталь 0006696843
Номер на схеме 16
Название детали Шайба 0007203720
Ссылка на деталь 0007203720
Номер на схеме 16
Название детали Шайба 0007203720
Ссылка на деталь 0007203720
Номер на схеме 17
Название детали Шайба Тарельчатая 0002336710
Ссылка на деталь 0002336710
Номер на схеме 18
Название детали Болт 6-Гр. 0002153900
Ссылка на деталь 0002153900
Номер на схеме 18
Название детали Болт 6-Гр. 0002161670
Ссылка на деталь 0002161670
Номер на схеме 18
Название детали Болт 6-Гр. 0002174660
Ссылка на деталь 0002174660
Номер на схеме 20
Название детали Гайка Стопорная 0002380470
Ссылка на деталь 0002380470
Номер на схеме 21
Название детали Шайба Контактная 0002393910
Ссылка на деталь 0002393910
Номер на схеме 22
Название детали Болт 6-Гр. 0002424670
Ссылка на деталь 0002424670
Номер на схеме 22
Название детали Болт 6-Гр. 0002378880
Ссылка на деталь 0002378880
Номер на схеме 22
Название детали Болт 6-Гр. 0002423960
Ссылка на деталь 0002423960
