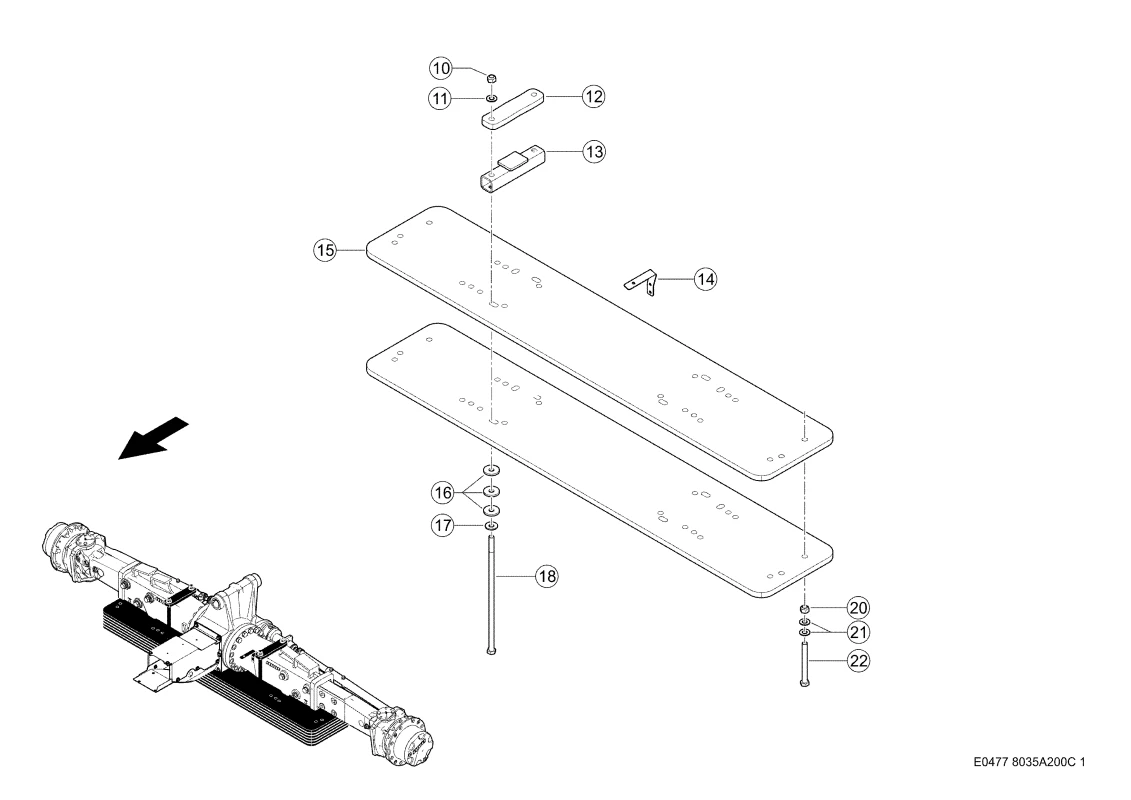

Дополнительный груз сзади. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 2
Дополнительный груз сзади. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 2
Артикул: 132378259
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 10 |
Название детали | Гайка Стопорная 0002380470 |
Ссылка на деталь | 0002380470 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393910 |
Ссылка на деталь | 0002393910 |
Номер на схеме | 12 |
Название детали | Пластина 0014997310 |
Ссылка на деталь | 0014997310 |
Номер на схеме | 13 |
Название детали | Крепление 0014997320 |
Ссылка на деталь | 0014997320 |
Номер на схеме | 14 |
Название детали | Держатель 0014997410 |
Ссылка на деталь | 0014997410 |
Номер на схеме | 15 |
Название детали | Груз. Дополн. 0006696843 |
Ссылка на деталь | 0006696843 |
Номер на схеме | 15 |
Название детали | Груз. Дополн. 0006696843 |
Ссылка на деталь | 0006696843 |
Номер на схеме | 15 |
Название детали | Груз. Дополн. 0006696843 |
Ссылка на деталь | 0006696843 |
Номер на схеме | 16 |
Название детали | Шайба 0007203720 |
Ссылка на деталь | 0007203720 |
Номер на схеме | 16 |
Название детали | Шайба 0007203720 |
Ссылка на деталь | 0007203720 |
Номер на схеме | 17 |
Название детали | Шайба Тарельчатая 0002336710 |
Ссылка на деталь | 0002336710 |
Номер на схеме | 18 |
Название детали | Болт 6-Гр. 0002153900 |
Ссылка на деталь | 0002153900 |
Номер на схеме | 18 |
Название детали | Болт 6-Гр. 0002161670 |
Ссылка на деталь | 0002161670 |
Номер на схеме | 18 |
Название детали | Болт 6-Гр. 0002174660 |
Ссылка на деталь | 0002174660 |
Номер на схеме | 20 |
Название детали | Гайка Стопорная 0002380470 |
Ссылка на деталь | 0002380470 |
Номер на схеме | 21 |
Название детали | Шайба Контактная 0002393910 |
Ссылка на деталь | 0002393910 |
Номер на схеме | 22 |
Название детали | Болт 6-Гр. 0002424670 |
Ссылка на деталь | 0002424670 |
Номер на схеме | 22 |
Название детали | Болт 6-Гр. 0002378880 |
Ссылка на деталь | 0002378880 |
Номер на схеме | 22 |
Название детали | Болт 6-Гр. 0002423960 |
Ссылка на деталь | 0002423960 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Балласт / Дополнительный Груз, Дополнительный груз сзади, Навесные детали / пневматика |
