Двери и окружение. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Двери и окружение. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999

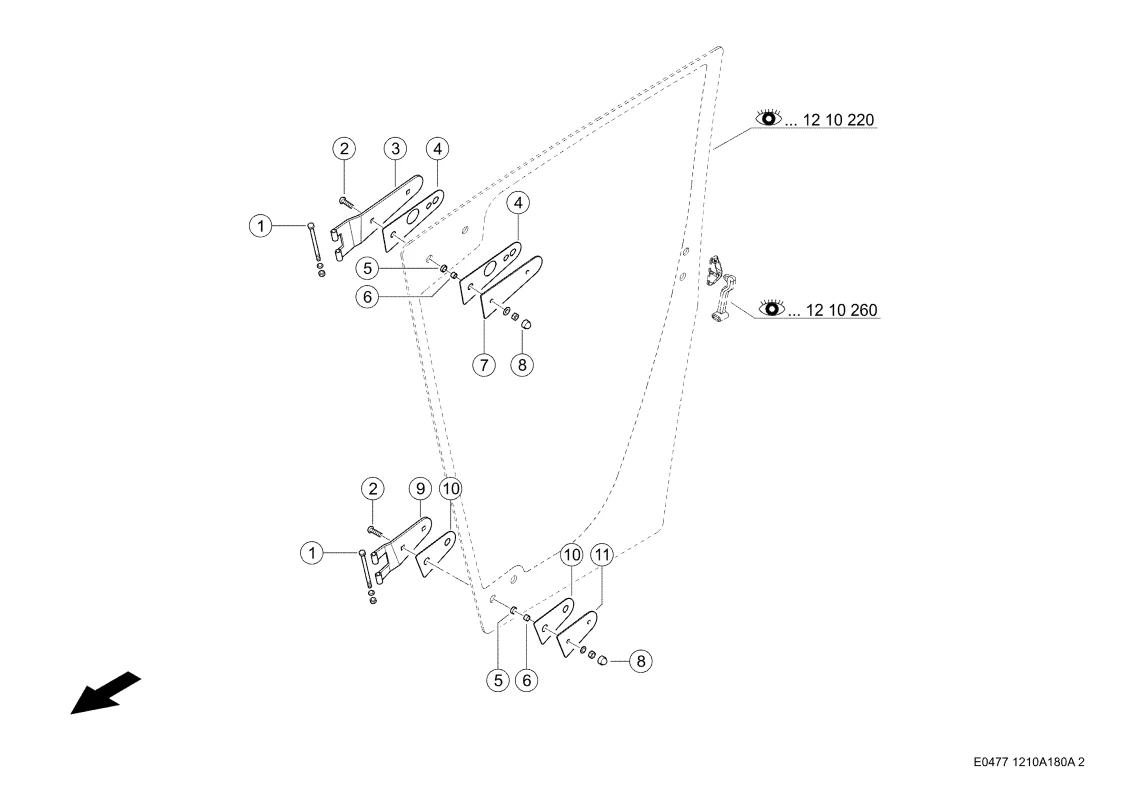

Описание
| Номер на схеме | 1 |
| Название детали | Элемент Упругий 0005598100 |
| Ссылка на деталь | 0005598100 |
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002442370 |
| Ссылка на деталь | 0002442370 |
| Номер на схеме | 1 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 1 |
| Название детали | Дверь 0005470903 |
| Ссылка на деталь | 0005470903 |
| Номер на схеме | 1 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 2 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 2 |
| Название детали | Винт Полупотайной 0002173521 |
| Ссылка на деталь | 0002173521 |
| Номер на схеме | 2 |
| Название детали | Кольцо Пружинное 0002351331 |
| Ссылка на деталь | 0002351331 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 2 |
| Название детали | Дверь 0005368761 |
| Ссылка на деталь | 0005368761 |
| Номер на схеме | 3 |
| Название детали | Шарнир Правый 0005652891 |
| Ссылка на деталь | 0005652891 |
| Номер на схеме | 3 |
| Название детали | Крышка 0005581820 |
| Ссылка на деталь | 0005581820 |
| Номер на схеме | 4 |
| Название детали | Мат Резиновый 0005649631 |
| Ссылка на деталь | 0005649631 |
| Номер на схеме | 4 |
| Название детали | Колпак Защитный 0002166200 |
| Ссылка на деталь | 0002166200 |
| Номер на схеме | 5 |
| Название детали | Держатель 0005657830 |
| Ссылка на деталь | 0005657830 |
| Номер на схеме | 5 |
| Название детали | Кольцо Резиновое 0005649620 |
| Ссылка на деталь | 0005649620 |
| Номер на схеме | 6 |
| Название детали | Мат Резиновый 0005649552 |
| Ссылка на деталь | 0005649552 |
| Номер на схеме | 6 |
| Название детали | Втулка 0005649611 |
| Ссылка на деталь | 0005649611 |
| Номер на схеме | 7 |
| Название детали | Кольцо Резиновое 0005649620 |
| Ссылка на деталь | 0005649620 |
| Номер на схеме | 7 |
| Название детали | Пластина 0005652860 |
| Ссылка на деталь | 0005652860 |
| Номер на схеме | 8 |
| Название детали | Колпак Защитный 0002166200 |
| Ссылка на деталь | 0002166200 |
| Номер на схеме | 8 |
| Название детали | Втулка 0005649611 |
| Ссылка на деталь | 0005649611 |
| Номер на схеме | 9 |
| Название детали | Шарнир Левый 0005652931 |
| Ссылка на деталь | 0005652931 |
| Номер на схеме | 9 |
| Название детали | Шарнир 0005649513 |
| Ссылка на деталь | 0005649513 |
| Номер на схеме | 10 |
| Название детали | Мат Резиновый 0005649591 |
| Ссылка на деталь | 0005649591 |
| Номер на схеме | 10 |
| Название детали | Винт Полупотайной 0002173521 |
| Ссылка на деталь | 0002173521 |
| Номер на схеме | 10 |
| Название детали | Кольцо Пружинное 0002351331 |
| Ссылка на деталь | 0002351331 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 11 |
| Название детали | Пластина 0005649600 |
| Ссылка на деталь | 0005649600 |
| Номер на схеме | 11 |
| Название детали | Пластина 0005649600 |
| Ссылка на деталь | 0005649600 |
| Номер на схеме | 12 |
| Название детали | Мат Резиновый 0005649591 |
| Ссылка на деталь | 0005649591 |
| Номер на схеме | 13 |
| Название детали | Шарнир 0005649443 |
| Ссылка на деталь | 0005649443 |
| Номер на схеме | 15 |
| Название детали | Колпачок 0002154320 |
| Ссылка на деталь | 0002154320 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 16 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 17 |
| Название детали | Замок Дверной 0005470202 |
| Ссылка на деталь | 0005470202 |
| Номер на схеме | 18 |
| Название детали | Уплотнение 0005468870 |
| Ссылка на деталь | 0005468870 |
| Номер на схеме | 19 |
| Название детали | Шайба Запорная 0005468890 |
| Ссылка на деталь | 0005468890 |
| Номер на схеме | 20 |
| Название детали | Крышка 0005468880 |
| Ссылка на деталь | 0005468880 |
| Номер на схеме | 21 |
| Название детали | Колпак Защитный 0002163350 |
| Ссылка на деталь | 0002163350 |
| Номер на схеме | 22 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 24 |
| Название детали | Держатель 0005651351 |
| Ссылка на деталь | 0005651351 |
| Номер на схеме | 25 |
| Название детали | Винт Потайной 0002172230 |
| Ссылка на деталь | 0002172230 |
| Номер на схеме | 26 |
| Название детали | Мат Резиновый 0005651321 |
| Ссылка на деталь | 0005651321 |
| Номер на схеме | 27 |
| Название детали | Выключатель 7700058081 |
| Ссылка на деталь | 7700058081 |
| Номер на схеме | 28 |
| Название детали | Болт 0002172650 |
| Ссылка на деталь | 0002172650 |
| Номер на схеме | 29 |
| Название детали | Болт 6-Гр. 0002442370 |
| Ссылка на деталь | 0002442370 |
| Номер на схеме | 29 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 29 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 30 |
| Название детали | Ручка 0005362181 |
| Ссылка на деталь | 0005362181 |
| Номер на схеме | 32 |
| Название детали | Тонкая Шестигранная Гайка 0005468830 |
| Ссылка на деталь | 0005468830 |
| Номер на схеме | 33 |
| Название детали | Шайба 0005468780 |
| Ссылка на деталь | 0005468780 |
| Номер на схеме | 34 |
| Название детали | Втулка Распорная 0005468791 |
| Ссылка на деталь | 0005468791 |
| Номер на схеме | 35 |
| Название детали | Шайба Уплотнительная 0005468800 |
| Ссылка на деталь | 0005468800 |
| Номер на схеме | 36 |
| Название детали | Втулка Распорная 0005468810 |
| Ссылка на деталь | 0005468810 |
| Номер на схеме | 37 |
| Название детали | Шайба Уплотнительная 0005468820 |
| Ссылка на деталь | 0005468820 |
| Номер на схеме | 38 |
| Название детали | Ручка 0005362160 |
| Ссылка на деталь | 0005362160 |
| Номер на схеме | 40 |
| Название детали | Цилиндр Замыкающ. 0005362120 |
| Ссылка на деталь | 0005362120 |
| Номер на схеме | 40 |
| Название детали | Цилиндр Замыкающ. 0005362220 |
| Ссылка на деталь | 0005362220 |
| Номер на схеме | 41 |
| Название детали | Ключ Центральный 0005362110 |
| Ссылка на деталь | 0005362110 |
| Номер на схеме | 41 |
| Название детали | Ключ Центральный 0005362210 |
| Ссылка на деталь | 0005362210 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Двери и окружение, Кабина |
