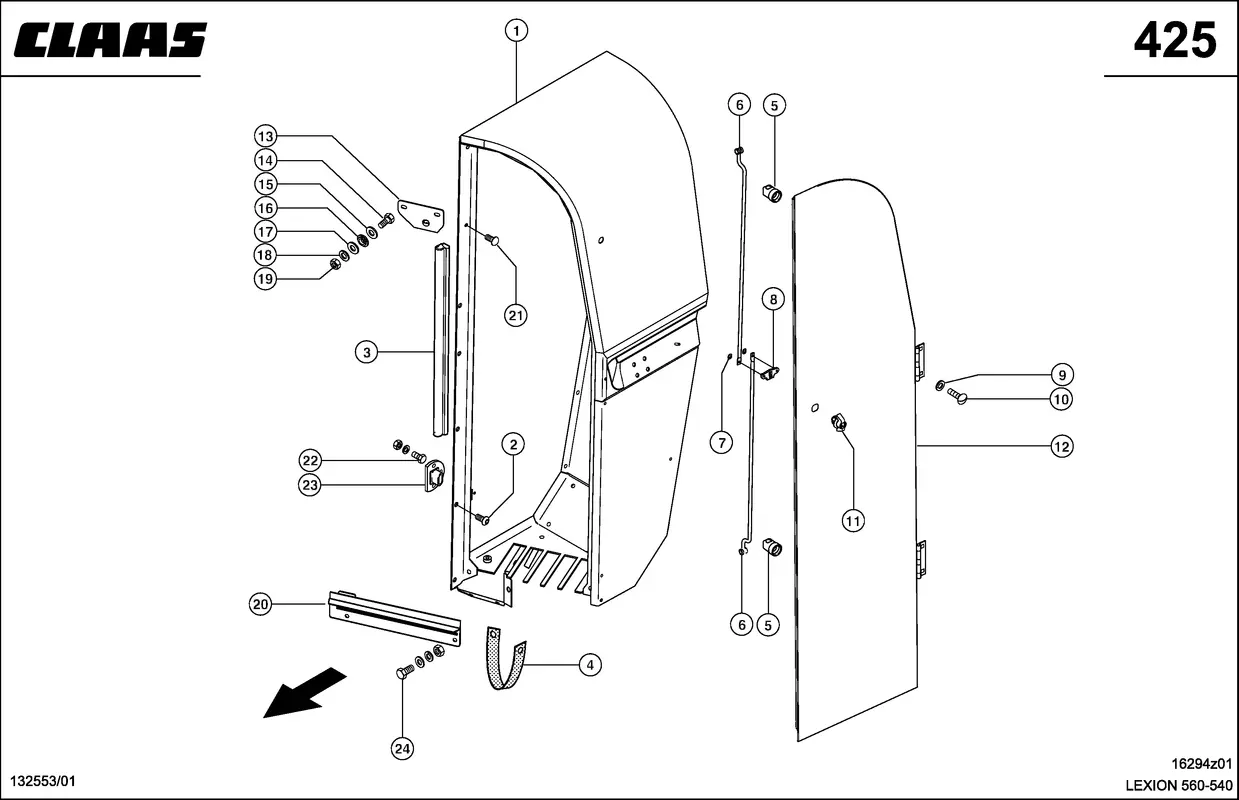

Электрический ящик. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Электрический ящик. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Электрошкаф 0007942404 |
| Ссылка на деталь | 0007942404 |
| Номер на схеме | 2 |
| Название детали | Винт С Плоской Головкой С Внутр. Шестигр 0009636680 |
| Ссылка на деталь | 0009636680 |
| Номер на схеме | 3 |
| Название детали | Профиль Уплотн. 0001365171 |
| Ссылка на деталь | 0001365171 |
| Номер на схеме | 4 |
| Название детали | Кабель Заземления 0000135150 |
| Ссылка на деталь | 0000135150 |
| Номер на схеме | 5 |
| Название детали | Направляющая 0007489880 |
| Ссылка на деталь | 0007489880 |
| Номер на схеме | 6 |
| Название детали | Штанга Рул. Тяги 0007828540 |
| Ссылка на деталь | 0007828540 |
| Номер на схеме | 7 |
| Название детали | Шайба Опорная 0002392030 |
| Ссылка на деталь | 0002392030 |
| Номер на схеме | 8 |
| Название детали | Планка Соедин. 0007828520 |
| Ссылка на деталь | 0007828520 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 10 |
| Название детали | Винт Полупотайной 0006367921 |
| Ссылка на деталь | 0006367921 |
| Номер на схеме | 11 |
| Название детали | Заглушка 0007828510 |
| Ссылка на деталь | 0007828510 |
| Номер на схеме | 12 |
| Название детали | Дверь 0007942624 |
| Ссылка на деталь | 0007942624 |
| Номер на схеме | 13 |
| Название детали | Стопор 0007942380 |
| Ссылка на деталь | 0007942380 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 15 |
| Название детали | Диск 0002379570 |
| Ссылка на деталь | 0002379570 |
| Номер на схеме | 16 |
| Название детали | Втулка Изолирующ. 0006083621 |
| Ссылка на деталь | 0006083621 |
| Номер на схеме | 17 |
| Название детали | Шайба Изолирующая 0006083631 |
| Ссылка на деталь | 0006083631 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 19 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 20 |
| Название детали | Стопор 0007924501 |
| Ссылка на деталь | 0007924501 |
| Номер на схеме | 20 |
| Название детали | Стопор 0007942341 |
| Ссылка на деталь | 0007942341 |
| Номер на схеме | 20 |
| Название детали | Профиль Уплотн. 0001365171 |
| Ссылка на деталь | 0001365171 |
| Номер на схеме | 21 |
| Название детали | Винт С Плоской Головкой С Внутр. Шестигр 0007555280 |
| Ссылка на деталь | 0007555280 |
| Номер на схеме | 22 |
| Название детали | Винт Полупотайной 0006367921 |
| Ссылка на деталь | 0006367921 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 23 |
| Название детали | Крепление 0007585430 |
| Ссылка на деталь | 0007585430 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 24 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Центральное Электрооборудование, Электрика / Электроника, Электрический ящик |
