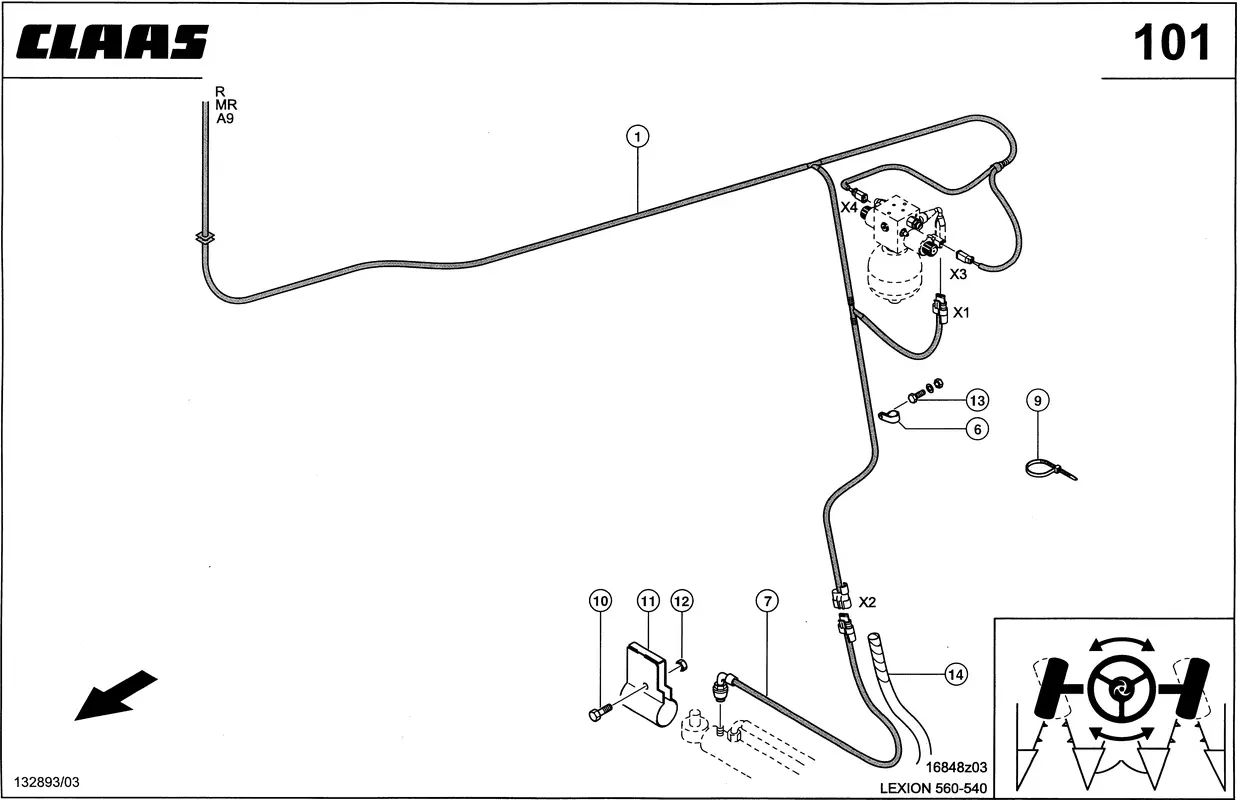

Электрика, claas autopilot. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Электрика, “claas autopilot”. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 153777303
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кпл. Кабелей 0000153760 |
Ссылка на деталь | 0000153760 |
Номер на схеме | 1 |
Название детали | Кпл. Кабелей 0000153060 |
Ссылка на деталь | 0000153060 |
Номер на схеме | 1 |
Название детали | Кпл. Кабелей 0000148221 |
Ссылка на деталь | 0000148221 |
Номер на схеме | 3 |
Название детали | Винт С Цил.Гол. 0002114940 |
Ссылка на деталь | 0002114940 |
Номер на схеме | 4 |
Название детали | Штепсель Приборный 0006281990 |
Ссылка на деталь | 0006281990 |
Номер на схеме | 5 |
Название детали | Уплотнение 0001774601 |
Ссылка на деталь | 0001774601 |
Номер на схеме | 6 |
Название детали | Хомут 0002154030 |
Ссылка на деталь | 0002154030 |
Номер на схеме | 6 |
Название детали | Крепежный Хомут 0008129910 |
Ссылка на деталь | 0008129910 |
Номер на схеме | 7 |
Название детали | Провод 0000145240 |
Ссылка на деталь | 0000145240 |
Номер на схеме | 9 |
Название детали | Стяжка Кабельная 0007556460 |
Ссылка на деталь | 0007556460 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002355210 |
Ссылка на деталь | 0002355210 |
Номер на схеме | 11 |
Название детали | Хомут 0000116550 |
Ссылка на деталь | 0000116550 |
Номер на схеме | 12 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 13 |
Название детали | Болт 6-Гр. 0002374640 |
Ссылка на деталь | 0002374640 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 14 |
Название детали | Шланг Спиральный 0002137050 |
Ссылка на деталь | 0002137050 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Автоматическое Рулевое Управление, Рулевое Управление, Электрика, "claas autopilot" |
