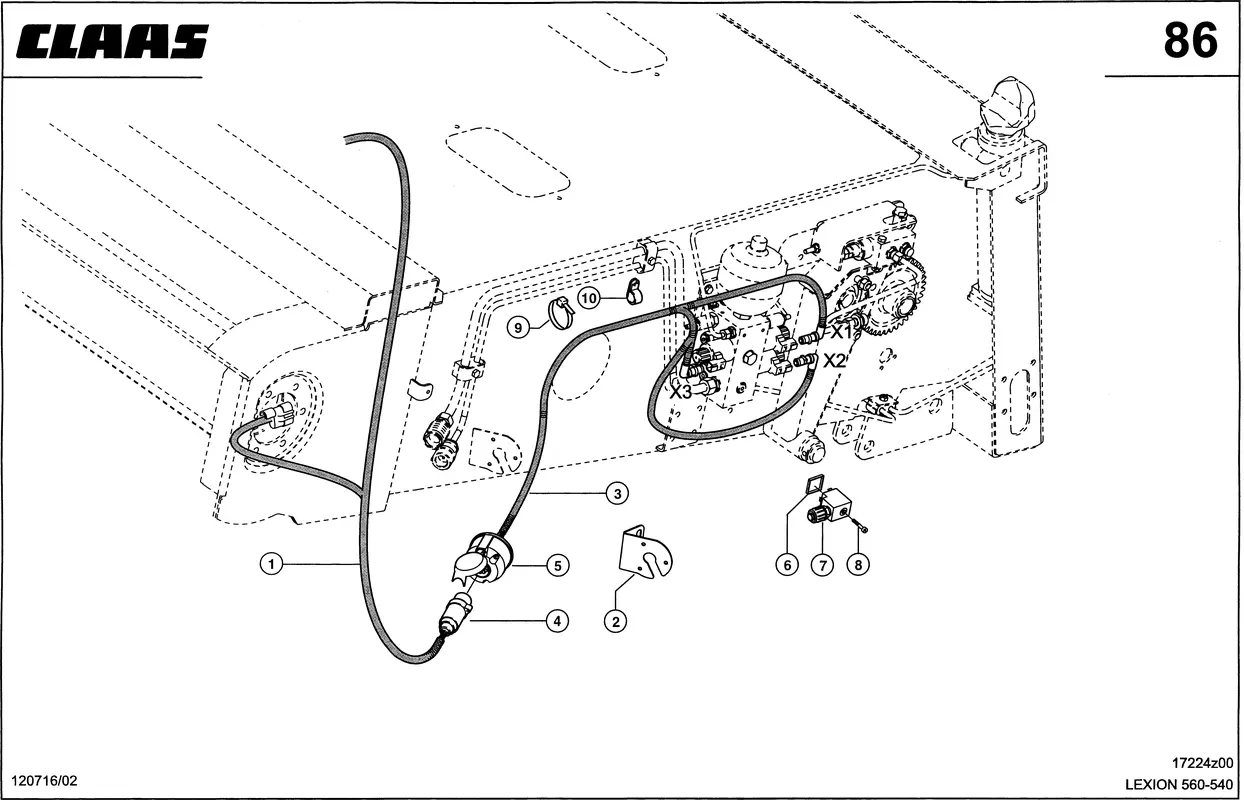

Электрика, наклонная камера. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Электрика, наклонная камера. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 134778297
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кпл.Главн.Кабеля 0000153340 |
Ссылка на деталь | 0000153340 |
Номер на схеме | 1 |
Название детали | Кпл.Главн.Кабеля 0000148191 |
Ссылка на деталь | 0000148191 |
Номер на схеме | 1 |
Название детали | Провод 0000153480 |
Ссылка на деталь | 0000153480 |
Номер на схеме | 2 |
Название детали | Держатель 0005174781 |
Ссылка на деталь | 0005174781 |
Номер на схеме | 3 |
Название детали | Провод 0000153282 |
Ссылка на деталь | 0000153282 |
Номер на схеме | 3 |
Название детали | Провод 0000148060 |
Ссылка на деталь | 0000148060 |
Номер на схеме | 3 |
Название детали | Провод 0000153991 |
Ссылка на деталь | 0000153991 |
Номер на схеме | 4 |
Название детали | Палец Стопорн. 0006738182 |
Ссылка на деталь | 0006738182 |
Номер на схеме | 5 |
Название детали | Розетка 0006583601 |
Ссылка на деталь | 0006583601 |
Номер на схеме | 5 |
Название детали | Винт С Цил.Гол. 0002428880 |
Ссылка на деталь | 0002428880 |
Номер на схеме | 5 |
Название детали | Провод 0007123880 |
Ссылка на деталь | 0007123880 |
Номер на схеме | 5 |
Название детали | Шайба С Зубцами 0002150310 |
Ссылка на деталь | 0002150310 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 6 |
Название детали | Уплотнение 0001774601 |
Ссылка на деталь | 0001774601 |
Номер на схеме | 7 |
Название детали | Штепсель Приборный 0006281990 |
Ссылка на деталь | 0006281990 |
Номер на схеме | 7 |
Название детали | Диод 0000507240 |
Ссылка на деталь | 0000507240 |
Номер на схеме | 8 |
Название детали | Винт С Цил.Гол. 0002114940 |
Ссылка на деталь | 0002114940 |
Номер на схеме | 9 |
Название детали | Стяжка Кабельная 0006977980 |
Ссылка на деталь | 0006977980 |
Номер на схеме | 10 |
Название детали | Хомут 0002154030 |
Ссылка на деталь | 0002154030 |
Номер на схеме | 10 |
Название детали | Хомут Кабельный 0000131530 |
Ссылка на деталь | 0000131530 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Электрика / Электроника, Электрика, наклонная камера |
