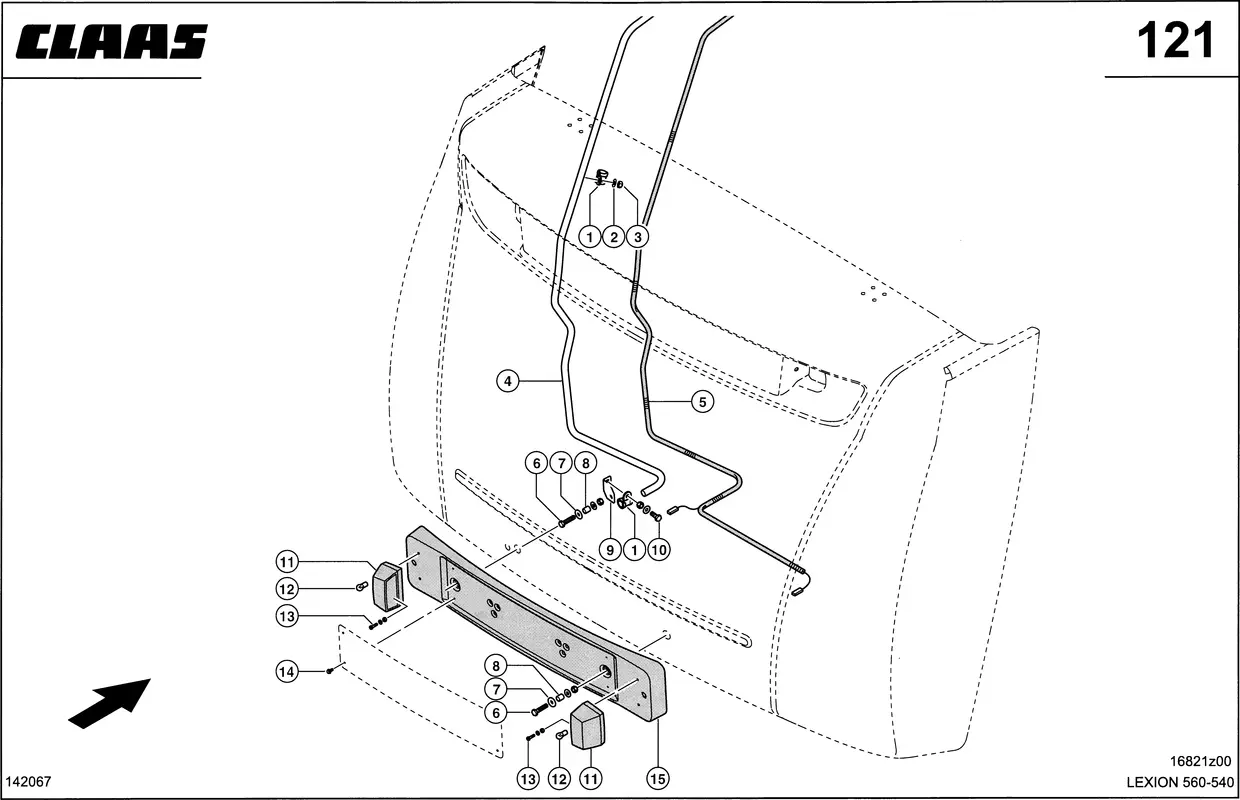

Электрика, освещение номерного знака. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Электрика, освещение номерного знака. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 137476610
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Крепежный Хомут 0008129910 |
Ссылка на деталь | 0008129910 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 4 |
Название детали | Трубопровод Каб. 0007592910 |
Ссылка на деталь | 0007592910 |
Номер на схеме | 5 |
Название детали | Комплект Проводов 0000151101 |
Ссылка на деталь | 0000151101 |
Номер на схеме | 6 |
Название детали | Болт 6-Гр. 0002362130 |
Ссылка на деталь | 0002362130 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 6 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 8 |
Название детали | Втулка Распорная 0006570620 |
Ссылка на деталь | 0006570620 |
Номер на схеме | 9 |
Название детали | Щиток Опорный 0007593180 |
Ссылка на деталь | 0007593180 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 10 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 10 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 11 |
Название детали | Фара 0007946400 |
Ссылка на деталь | 0007946400 |
Номер на схеме | 12 |
Название детали | Лампа Накаливания 0002449810 |
Ссылка на деталь | 0002449810 |
Номер на схеме | 13 |
Название детали | Винт С Цил.Гол. 0002369930 |
Ссылка на деталь | 0002369930 |
Номер на схеме | 13 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002372150 |
Ссылка на деталь | 0002372150 |
Номер на схеме | 14 |
Название детали | Болт 0002165320 |
Ссылка на деталь | 0002165320 |
Номер на схеме | 15 |
Название детали | Держатель 0007946880 |
Ссылка на деталь | 0007946880 |
Номер на схеме | 15 |
Название детали | Держатель 0007946890 |
Ссылка на деталь | 0007946890 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Освещение Дороги, Электрика / Электроника, Электрика, освещение номерного знака |
