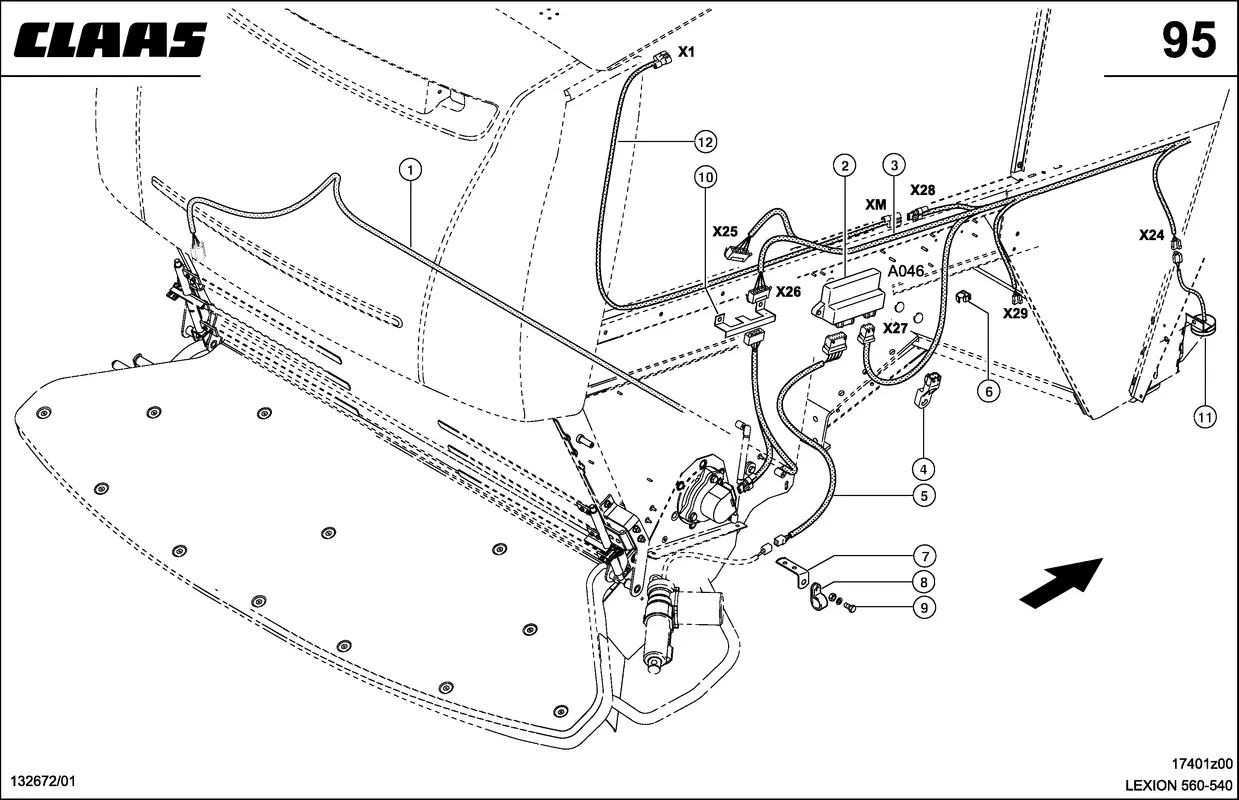

Электрика, подключение измельчитель соло. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Электрика, подключение измельчитель соло. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Провод 0000148280 |
| Ссылка на деталь | 0000148280 |
| Номер на схеме | 2 |
| Название детали | Модуль 0000146433 |
| Ссылка на деталь | 0000146433 |
| Номер на схеме | 2 |
| Название детали | Кольцо Пружинное 0002351311 |
| Ссылка на деталь | 0002351311 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 2 |
| Название детали | Плоская Шайба 0002342220 |
| Ссылка на деталь | 0002342220 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 3 |
| Название детали | Кпл.Главн.Кабеля 0000153340 |
| Ссылка на деталь | 0000153340 |
| Номер на схеме | 3 |
| Название детали | Кпл.Главн.Кабеля 0000148191 |
| Ссылка на деталь | 0000148191 |
| Номер на схеме | 4 |
| Название детали | Штепсель Ложный 0000150861 |
| Ссылка на деталь | 0000150861 |
| Номер на схеме | 5 |
| Название детали | Провод 0000148241 |
| Ссылка на деталь | 0000148241 |
| Номер на схеме | 6 |
| Название детали | Хомут Кабельный 0000131540 |
| Ссылка на деталь | 0000131540 |
| Номер на схеме | 6 |
| Название детали | Хомут Кабельный 0000131530 |
| Ссылка на деталь | 0000131530 |
| Номер на схеме | 6 |
| Название детали | Хомут Кабельный 0000131520 |
| Ссылка на деталь | 0000131520 |
| Номер на схеме | 7 |
| Название детали | Уголок 0006593591 |
| Ссылка на деталь | 0006593591 |
| Номер на схеме | 8 |
| Название детали | Хомут 0002154030 |
| Ссылка на деталь | 0002154030 |
| Номер на схеме | 8 |
| Название детали | Крепежный Хомут 0002154110 |
| Ссылка на деталь | 0002154110 |
| Номер на схеме | 8 |
| Название детали | Хомут 0002154040 |
| Ссылка на деталь | 0002154040 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 10 |
| Название детали | Держатель Штепс. 0000130190 |
| Ссылка на деталь | 0000130190 |
| Номер на схеме | 11 |
| Название детали | Сигнализатор 0008255150 |
| Ссылка на деталь | 0008255150 |
| Номер на схеме | 12 |
| Название детали | Провод 0000150460 |
| Ссылка на деталь | 0000150460 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Кабельные Комплекты, Электрика / Электроника, Электрика, подключение измельчитель соло |
